| 0504-768 |
대우중공업
|
DNR-130R(매각완료)
화낙15M
스핀들 130파이
주축 10~2000rpm
테이블 1600x1800, 0.001도, 90도, 핀타입
XYZW 2000x1600x1100x700
BT50
장비중량 26톤
기어, 베어링 일부 교체함.
|
1997년 |
\0 |
 |
|
| |
|
| |
| 0505-310 |
노무라(Nomura)
|
HBN-135QF
FANUC 31i-MB (10.4” LCD)
스핀들 지름 135mm
XYZW : 6,200x4,000x700x350mm
스핀들+퀼 이동량 : 1,050mm
스핀들 회전속도 : 6~1,800rpm
스핀들 모터 : 화낙 αi140/6000 AC 37/45kW
로터리테이블 NRT-20/25B
테이블 사이즈 : 2,000x2,500mm
가공중량 : 30,000kgs
V축 이동량 : 2,000mm
테이블 최소 인덱싱 각도 : 0.001 도
BT50
ATC없음
X/Y/B/V 축 linear scale
주축관통냉각, 열교환기, 칩컨베어
포터블 스크린 컨트롤 (iPendant)
장비 사이즈: 13480*9400*7570mm
장비 중량: 30,000kg
|
2019년 |
\0 |
                     |
|
| |
|
| |
| 0505-309 |
미쓰비시(MITSUBISHI)
|
MAF-RS150C(AQ타입) 2APC
스핀들 ø150
화낙15M
스핀들 : BT50, 3000rpm, 주축관통, 이동량 900
NC로터리테이블 미쓰비시 DIT-AH
2000x3000
90도자동 인덱싱 임의각도
0.001도인덱싱 최대회전반경 Ø3500, V축 이동거리1500
자체중량 15톤
ATC 400개(170+60+170) 또는 230개선택 설치가능
90도앵글헤드자동탈부착, 2000rpm, 15도 자동인텍싱
각축이동량(XYZW) 5250x2500x1100x900
전력 160kW
총중량 약 50톤(본체 약 35톤, 로터리테이블 15톤)
칩컨베어 4개, 절삭유탱크장치
공장 사용중
CNC Floor Boring Machine
Mitsubishi MAF-RS150C , Year 2005
Fanuc 15M
spindle dia. 150mm
BT50, 3000rpm, Thru coolant
XYZW 5250x2500x1100x900mm
Rotary Table 2000x3000mm (90degree auto indexing, 0.001degree)
V axis movement 1500mm
Table weight 15tons
2APC
ATC400
Chip conveyor 4EA
|
2005년 |
\0 |
             |
|
| |

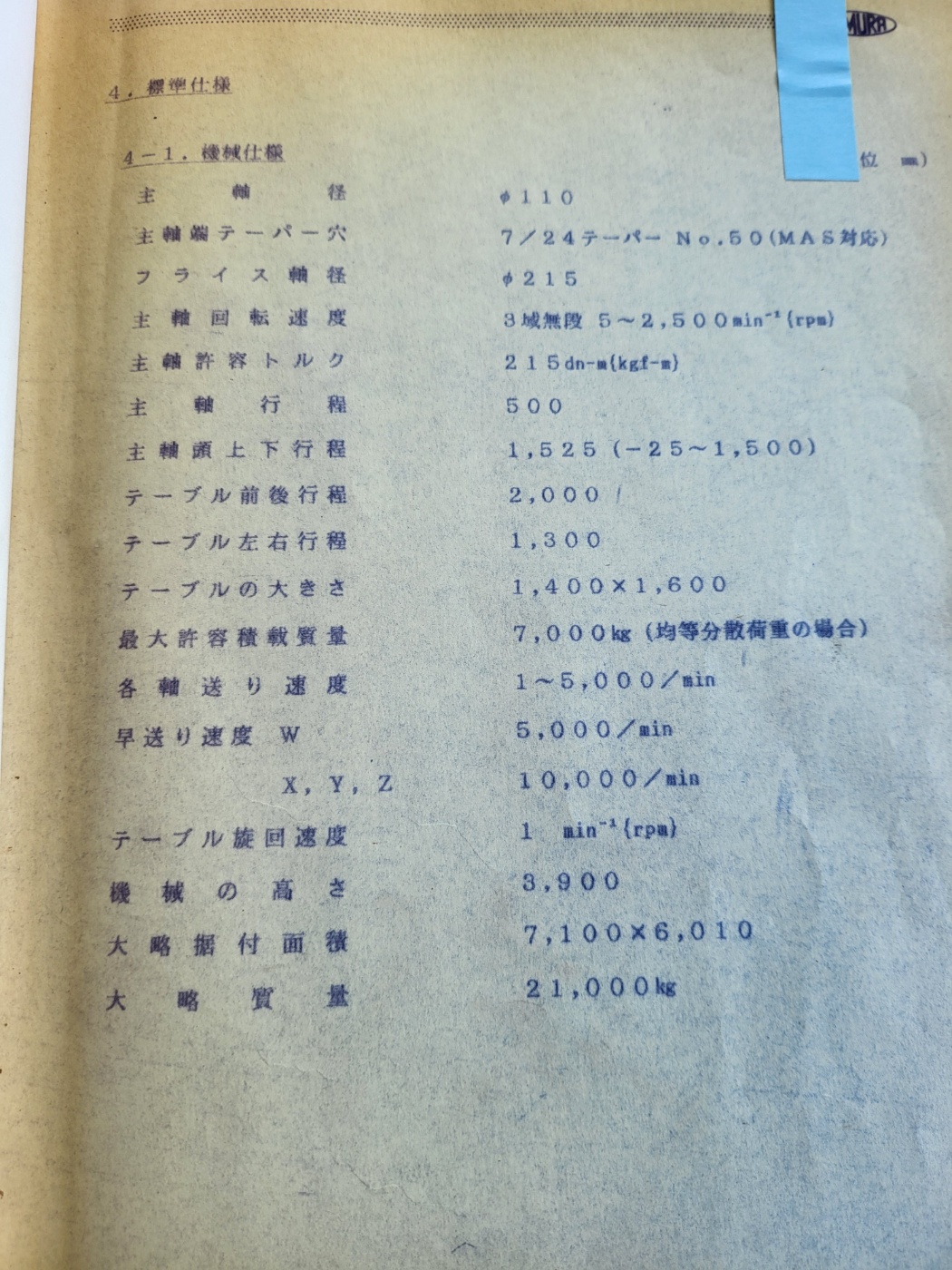

| 0504-762 |
노무라
|
BN-110SF(삭제)
화낙0M
XYZW 2000x1625x1400x500
로터리테이블 1400x1600
90도 인덱싱
가공중량 7톤
설치공간 6150x4970x3900
중량 22톤
일본사용중
Fanuc-0M
XYZW 2000x1625x1400x500
Rotary table 1400x1600
90degree indexing
Work weight 7tons
Floor space 6150x4970x3900
Machine weight 22tons
동영상
youtu.be/fW3lBk5gj_Q
|
1989년 |
\0 |
|
|
| |
|
| |
|
| |
| 0504-758 |
대우
|
DNB-130R(매각완료)
화낙15M
보링스핀들 지름 130
밀링스핀들 지름 225
XYZW 3000x2000x1100x700
로터리테이블 1600x1800, 90도 핀방식
2000rpm 18.5/22kW
설치공간7100x5000x4200
중량 26톤
동영상
youtu.be/F9WJ3fC1wL0
|
1997년 |
\0 |
|
|
| |
| 0504-756 |
한국정밀
|
HB-18(200파이)
XYZW 3000x2300x1300x400
로터리테이블 1600x1800 0.001도 인덱싱
ATC40
12000rpm
리니어스케일
금형가공중
|
2005년 |
\0 |
|
|
| |
| 0505-307 |
TITAN
|
AFP-180 2대 세트
레트로핏 2001년
하이덴하인 TNC426
180파이
고정테이블 8,000x3,600mm
1.25~630rpm, 60kW
램사이즈 420x420
각축 이동량
X축(양측기계 총 이동량, 리니어가이드 방식) 10,500mm
Y축(주축기어박스상하) 3,800mm
Z+W(램+스핀들) 1,900mm
U축(로터리테이블 이동량) 3,500mm
B축(로터리테이블 인덱싱) 0.001도
CNC 로터리테이블 2개
2500x2000, 이동량 3500, 가공중량 30톤, 0.001도
칩컨베어 1개(길이방향으로)
작업자부스
설치면적 16000x8000x4000
총 중량 (테이블들 제외) 130,000kg
|
|
\0 |
        |
|
| |
|
| |
| 0501-281 |
기아
|
(매각완료)킹슈퍼 100파이(KB-10A)
100파이
테이블 1,200x1,400mm
가공중량 6,000kg
분할각도 90도
XYZW 1,800x1,750x1,500x710mm
10~1,000rpm 11kW
설치면적(폭x길이) 3,620x4,845mm
기계높이 3,550mm
기계중량 19,000kg
동영상
youtu.be/jZqxcnH_fZ4
* 로터리 테이블에 원형 스케일 디지탈을 설치 요청시 150만원 추가
|
1996년 |
\0 |
 |
|
| |
| 0505-305 |
시바우라
|
Ø130
비전380
로터리테이블 2500x3500 0.001도
고정테이블
XYZW 12000x2500x900x900
1000rpm
절삭유장치 ATC 없음
|
|
\0 |
|
|
| |
| |
| |
|
|
| |
|
|
|
|
