동영상
youtube.com/shorts/wno399Fp50M

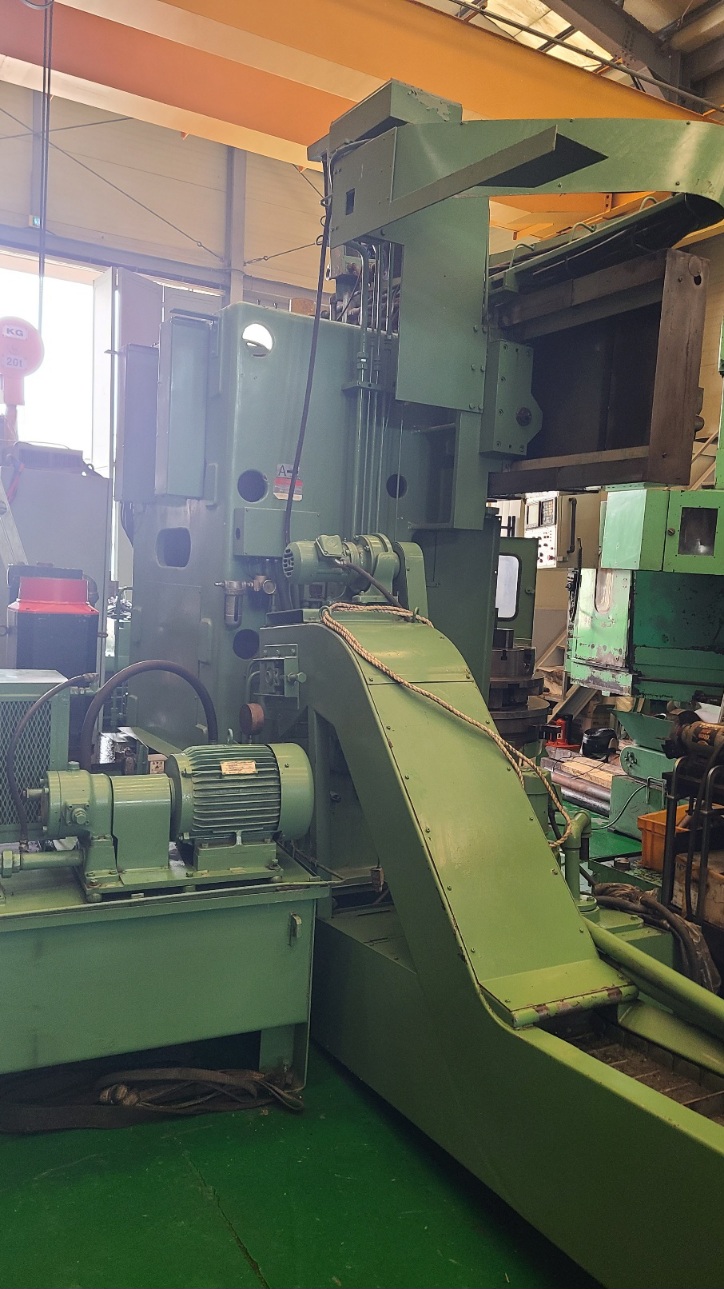

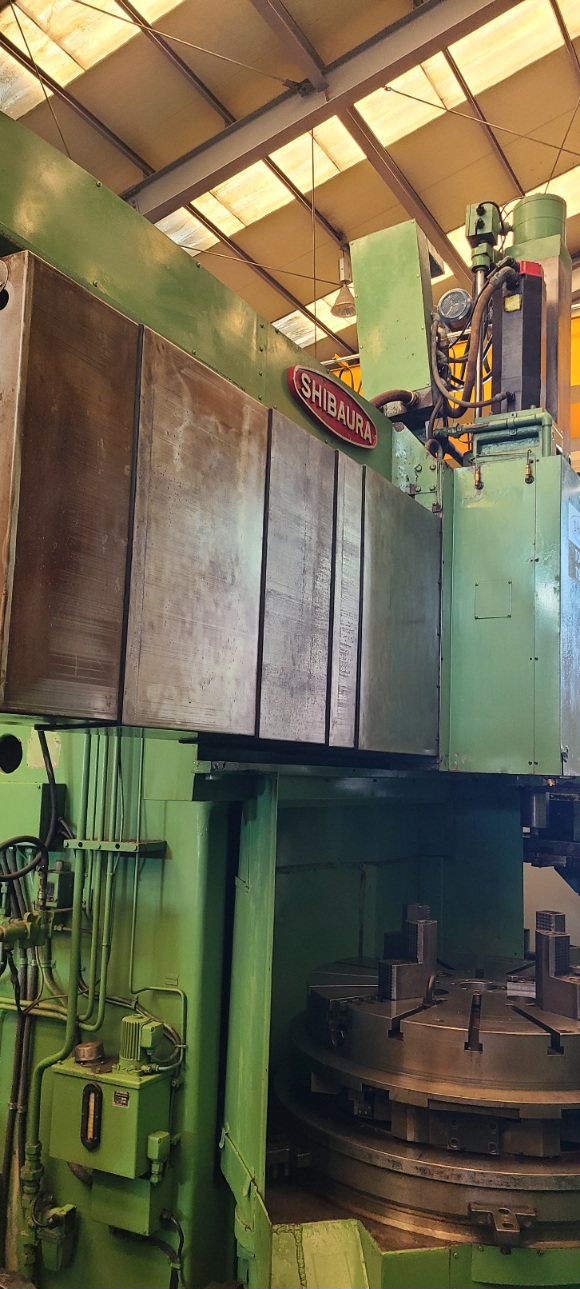

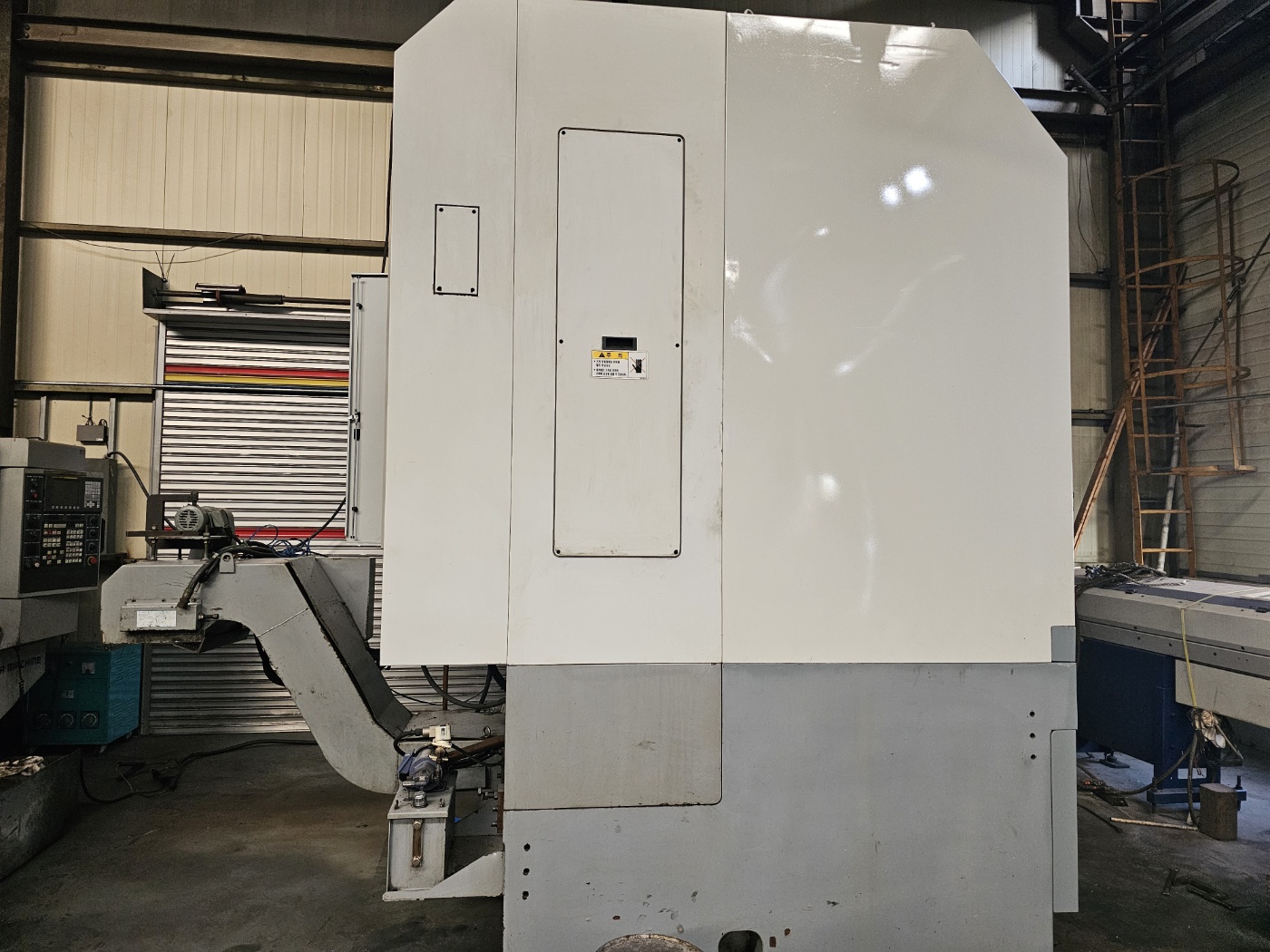

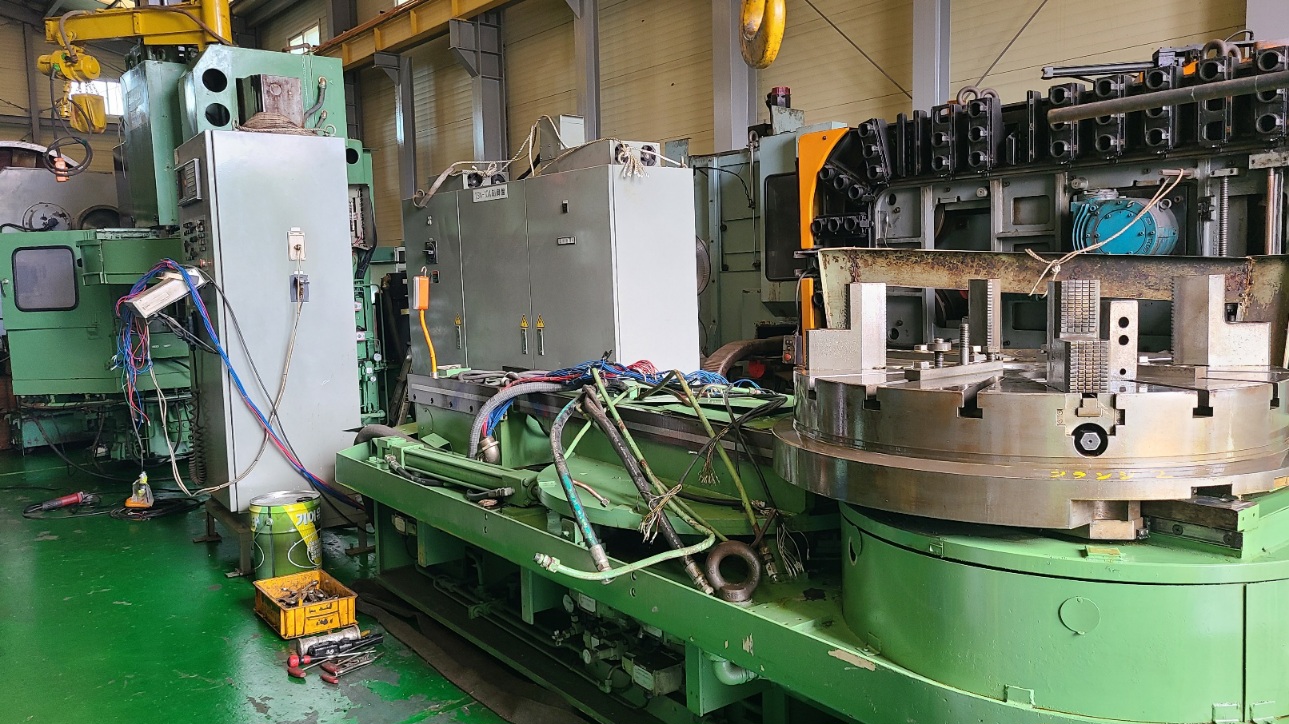

램타입, 2APC타입
화낙16T
4본척 Ø1000mm
스윙 Ø1400mm
최대가공사이즈(외경x높이) 1200x430mm

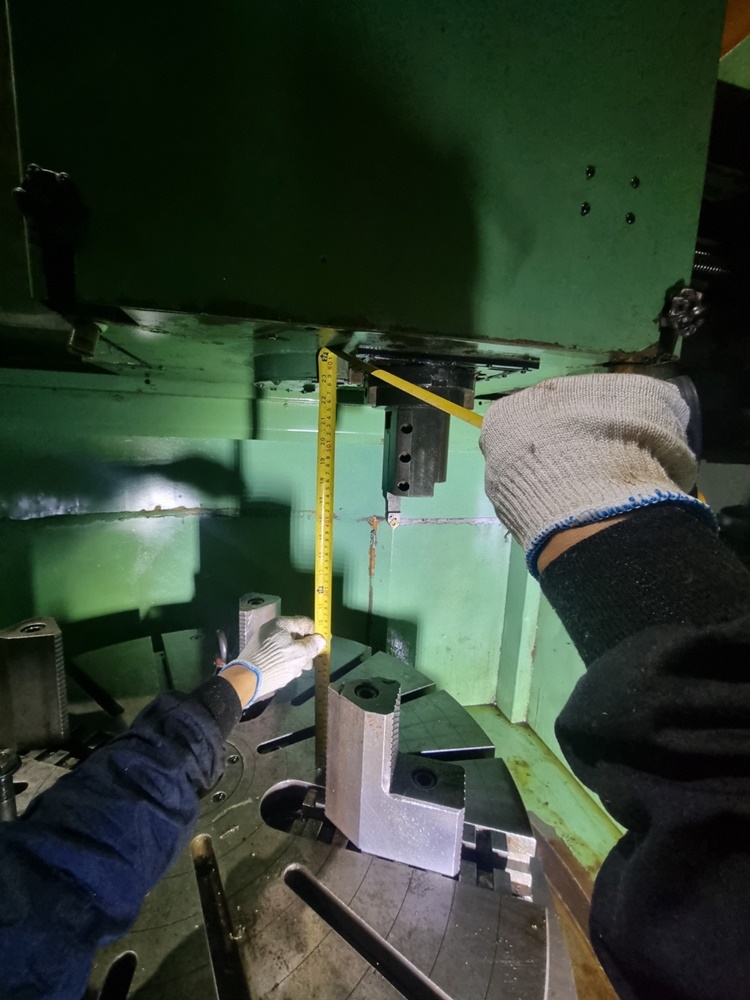

크로스레일까지 통과높이 500mm
툴홀더 밑면까지 통과높이 450mm
램 사이즈 180x180mm
메인모터 화낙 AC 37kW
ATC16EA
BT50

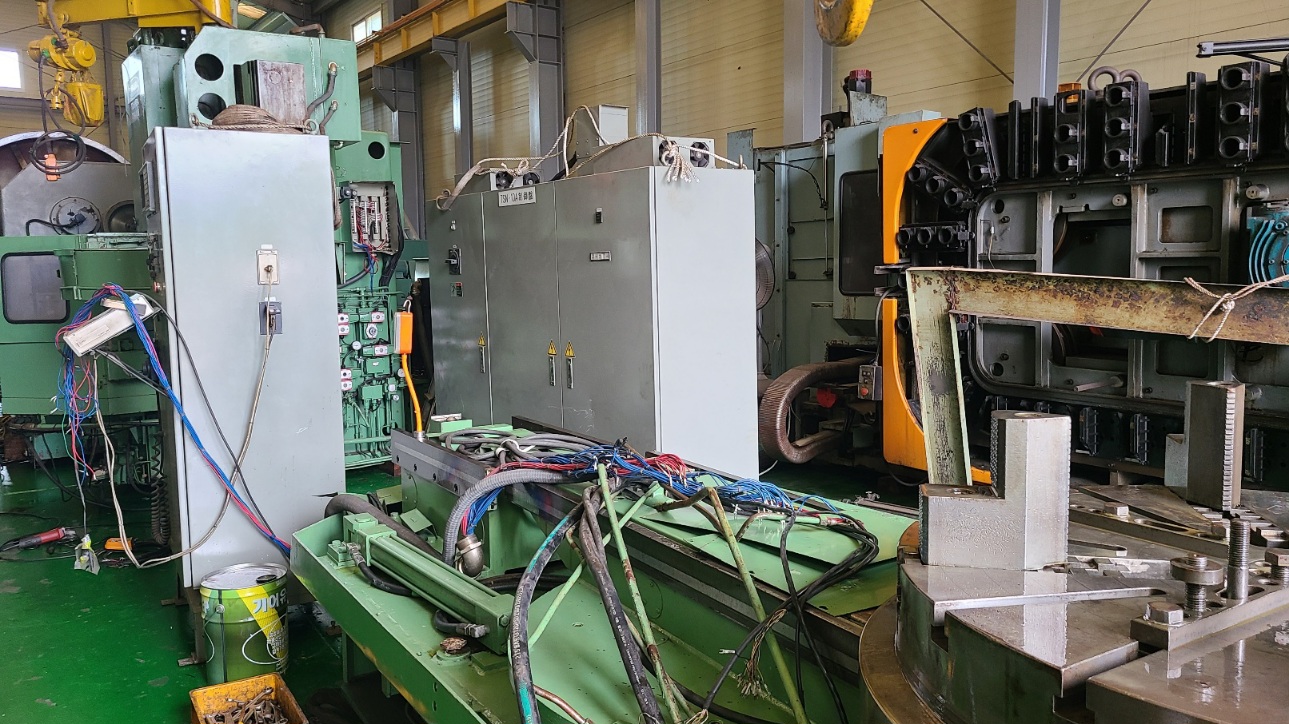

수입후 APC제외하고 가조립 시운전까지 완료.
일본에서는 2APC로 설치하여 운용하였음.

설치시운전조건(운송비, 하차시 중장비 사용료, 기초공사비 제외)
2APC로 설치시 별도 비용발생

동영상
youtu.be/FWsf7lhhA88

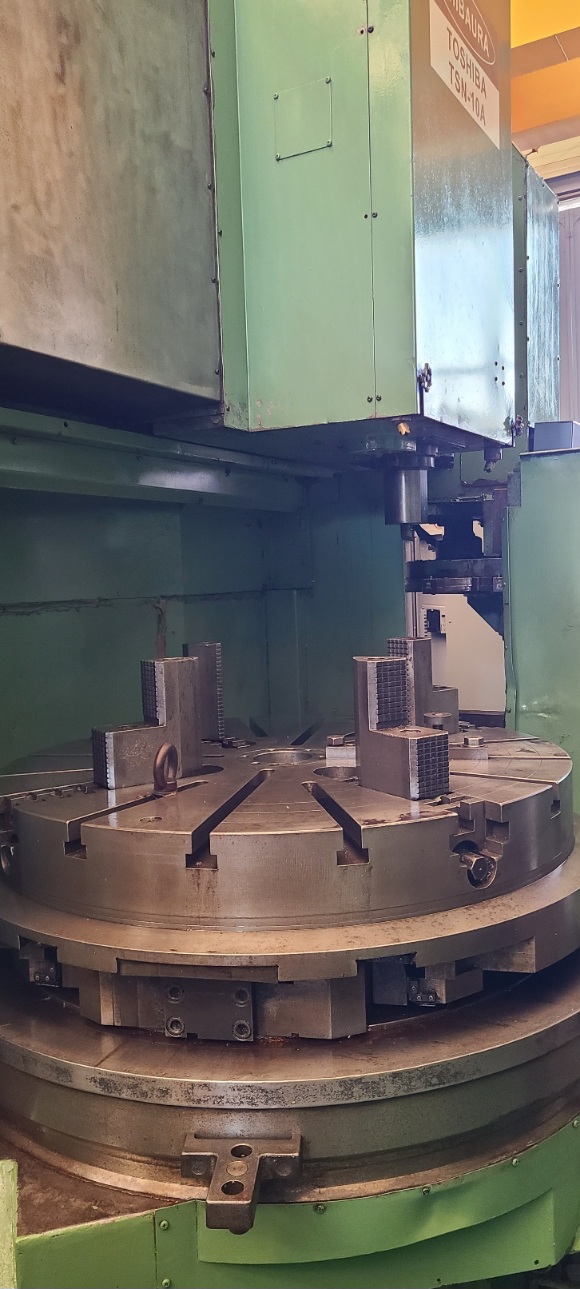

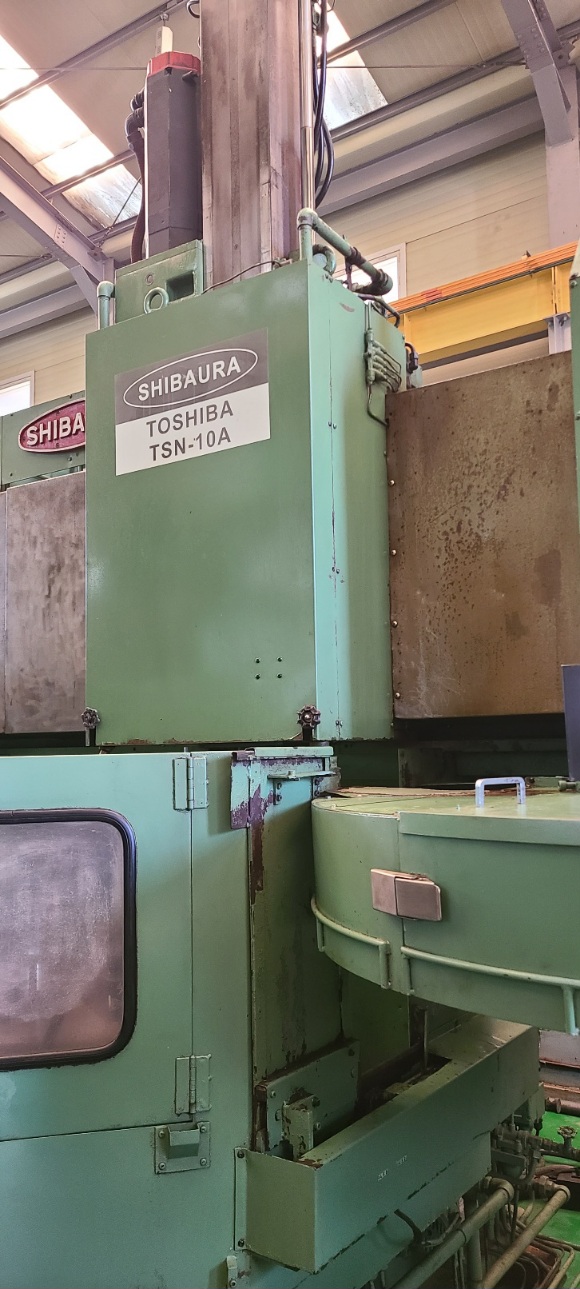

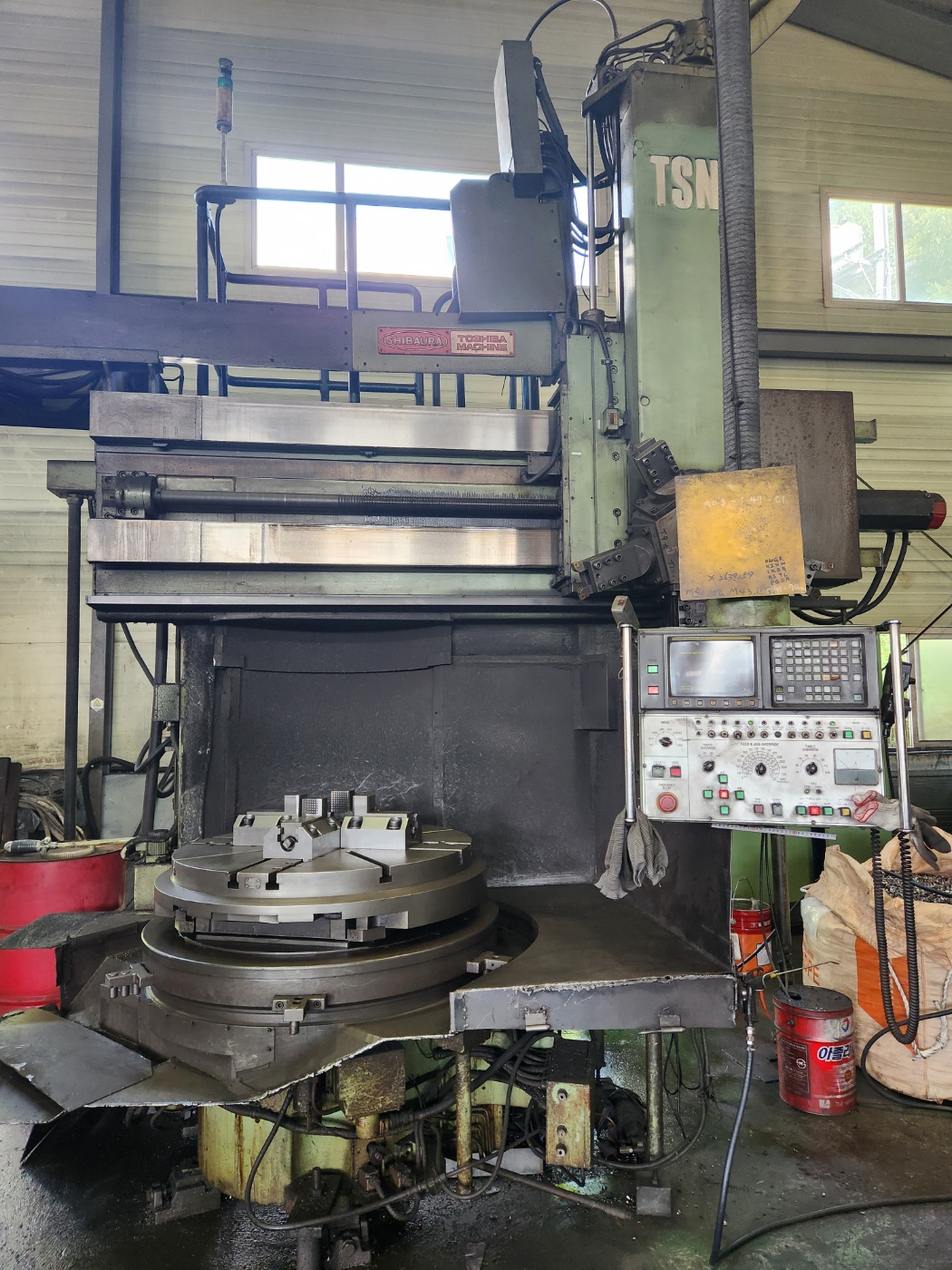

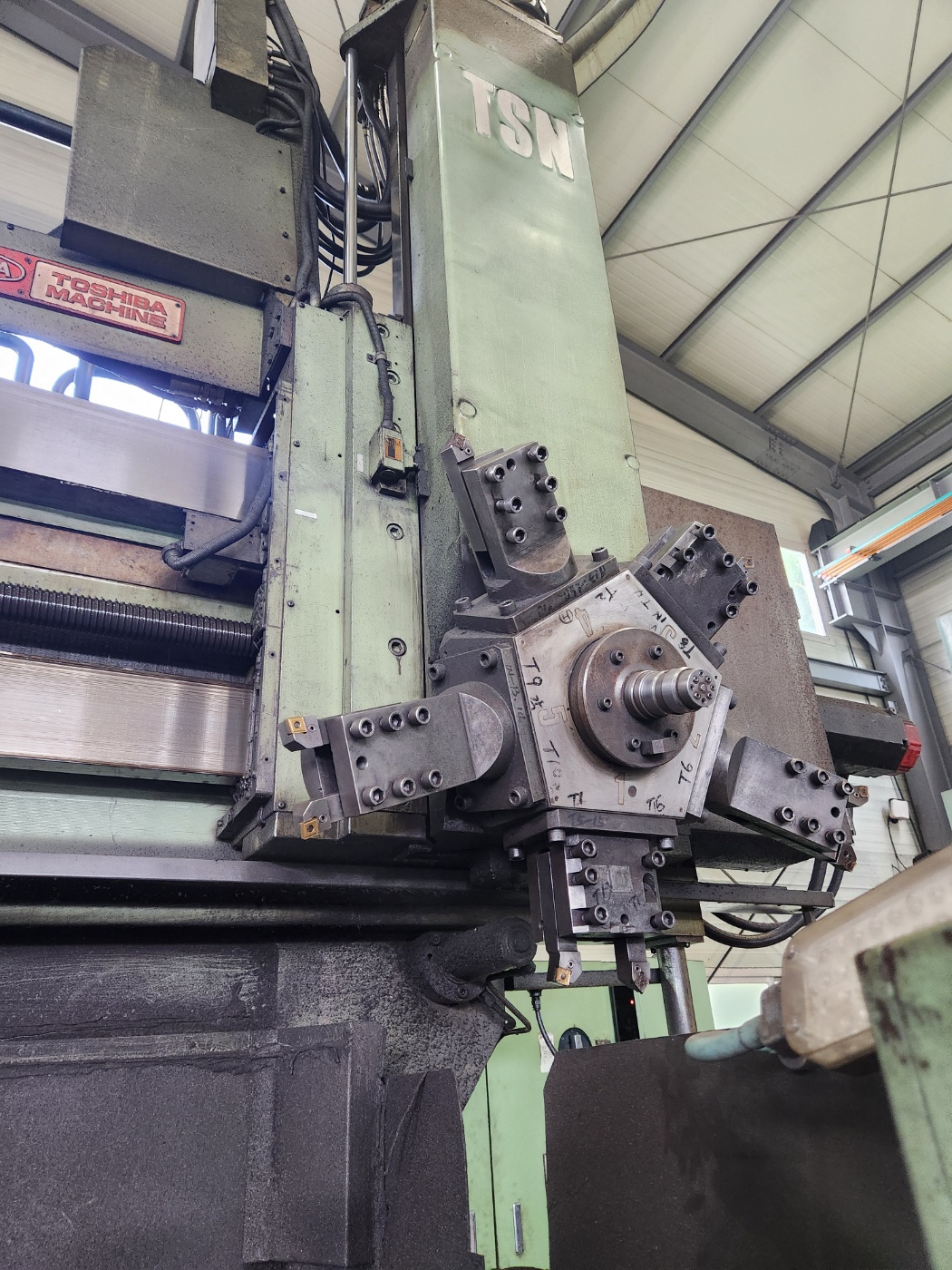

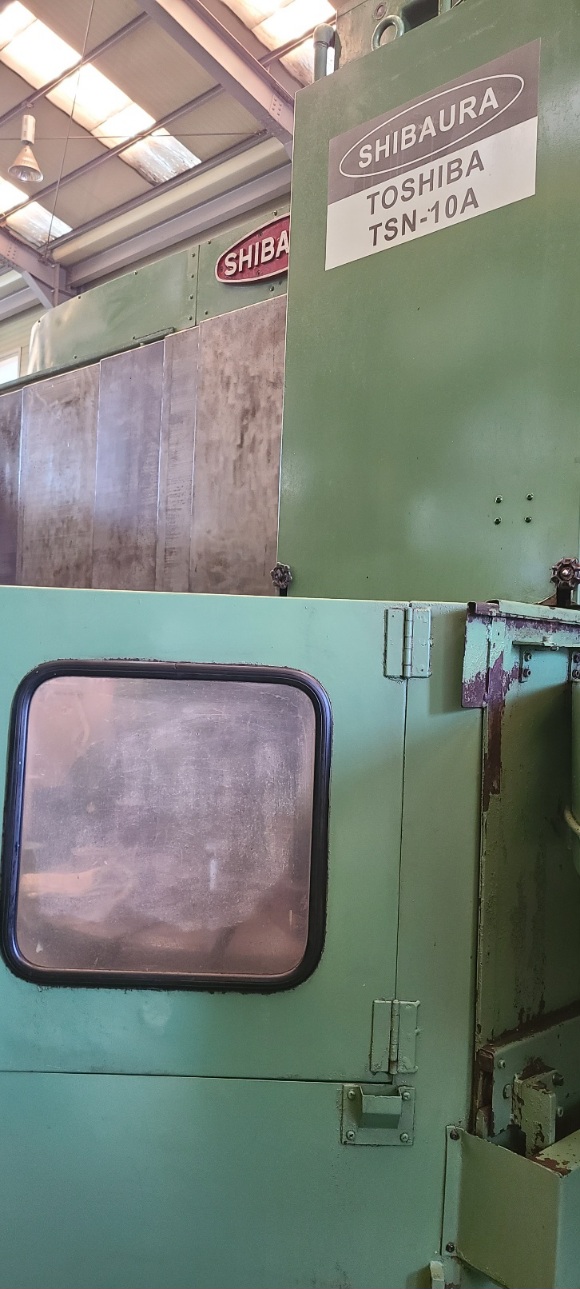

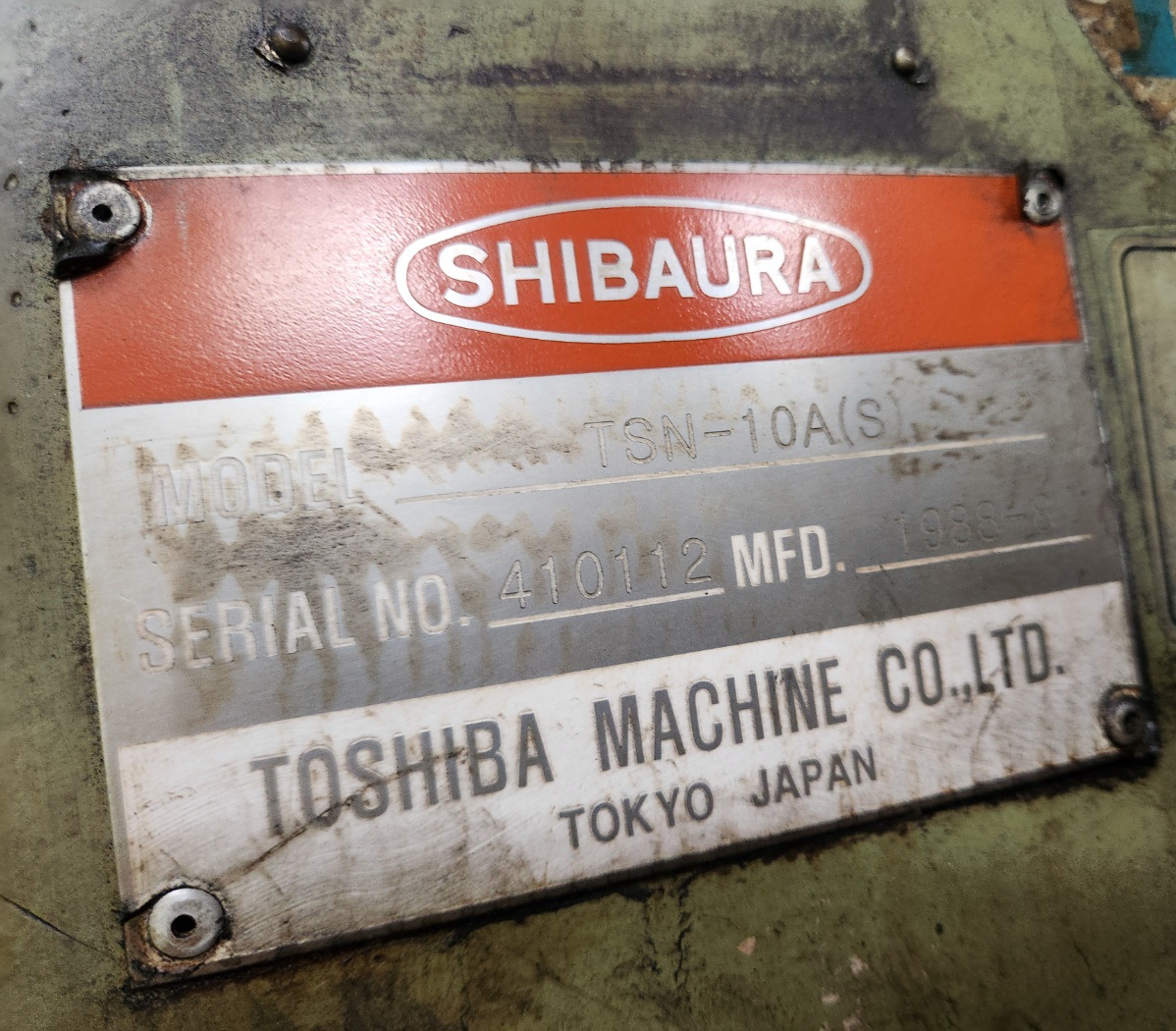

Toshiba TSN-10A, Year 1997

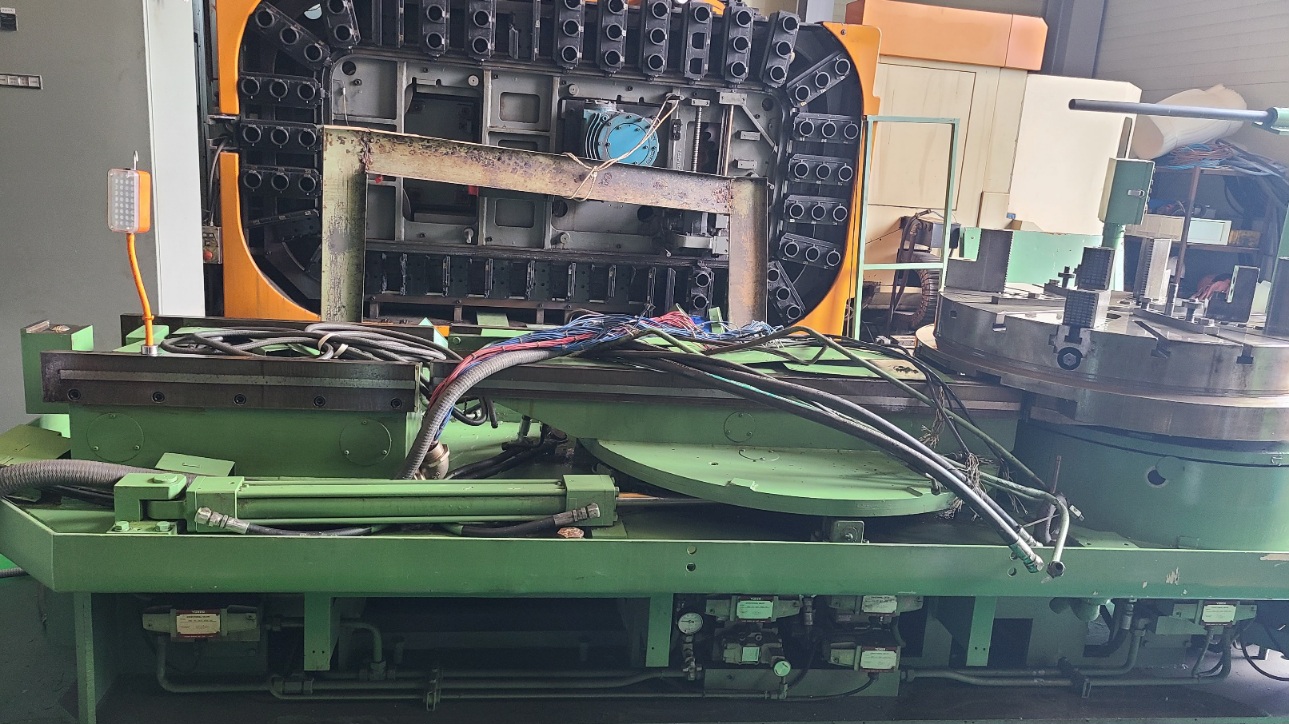

2APC type
Fanuc-16T
4 jaw chuck 1,000mm
Work size 1200x430mm
Height under crossrail 500mm
Height under toolholder 450mm
Ram size 180x180mm
main motor Fanuc AC 37kW
ATC16
BT50

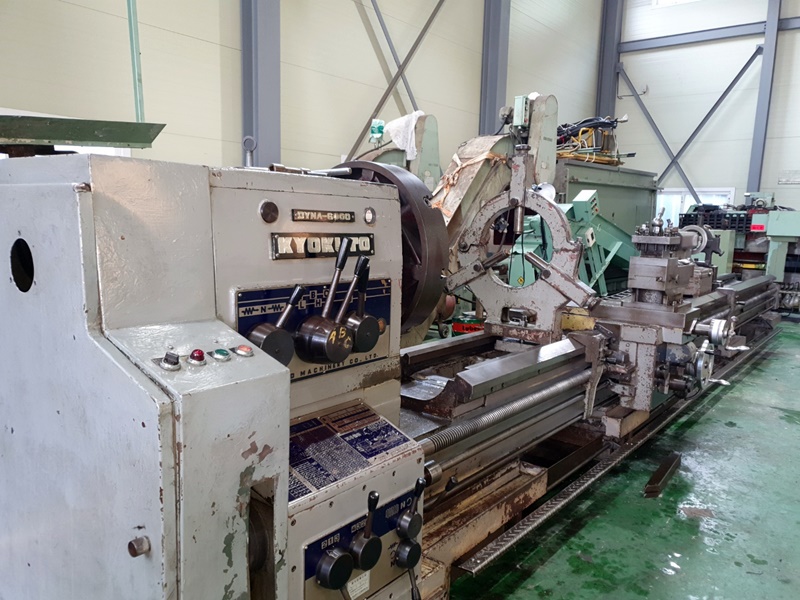

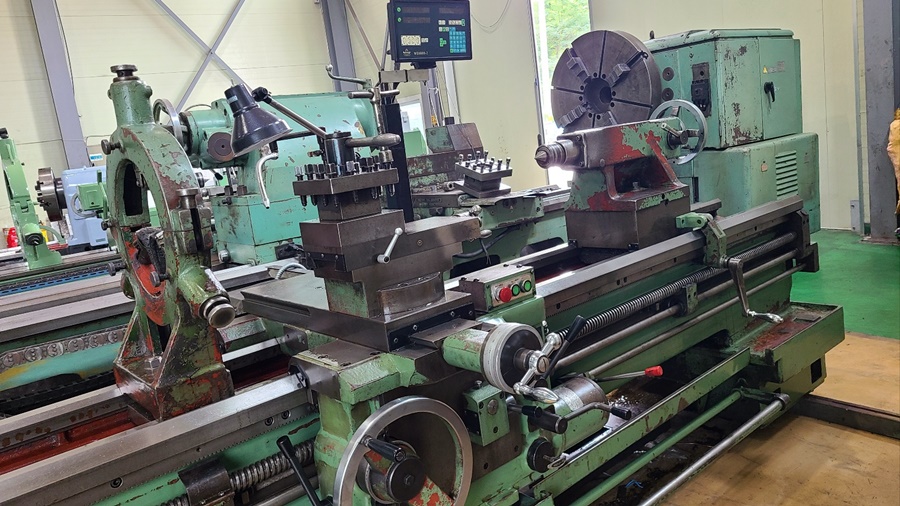

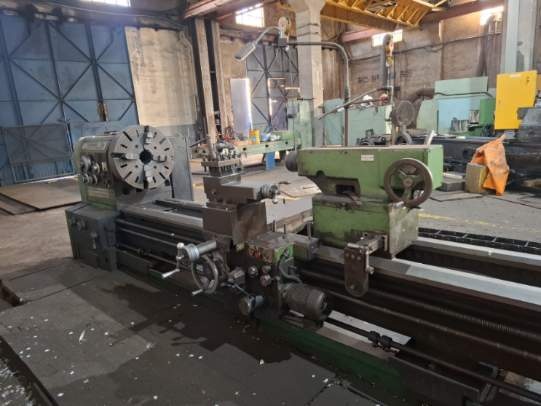

디지탈
방진구1
A급
정삭가능

https://youtu.be/F6xApMQakFA

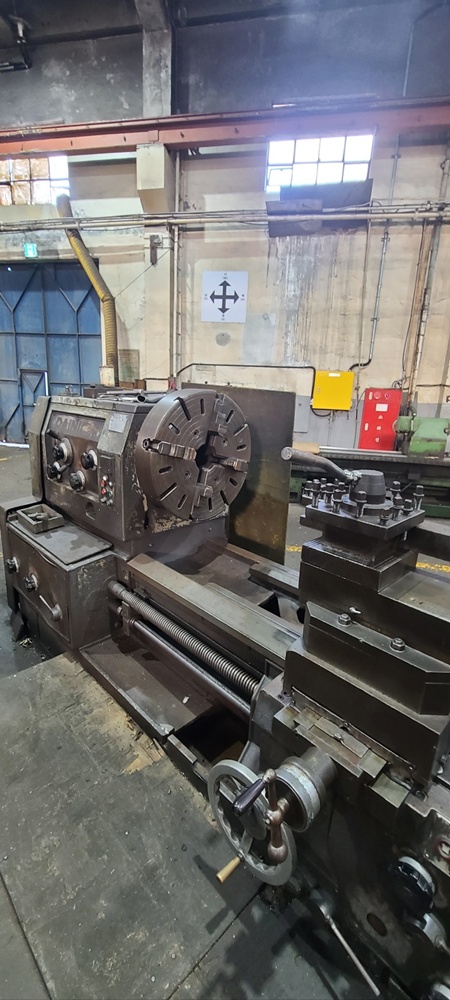

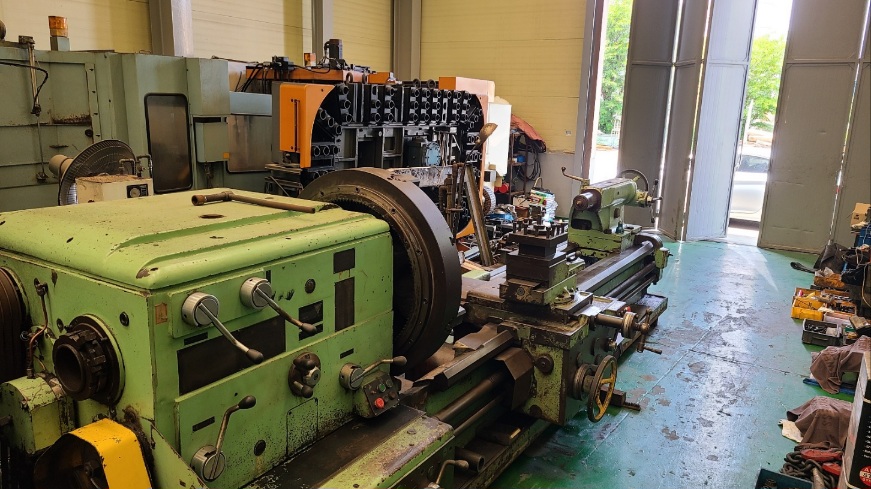

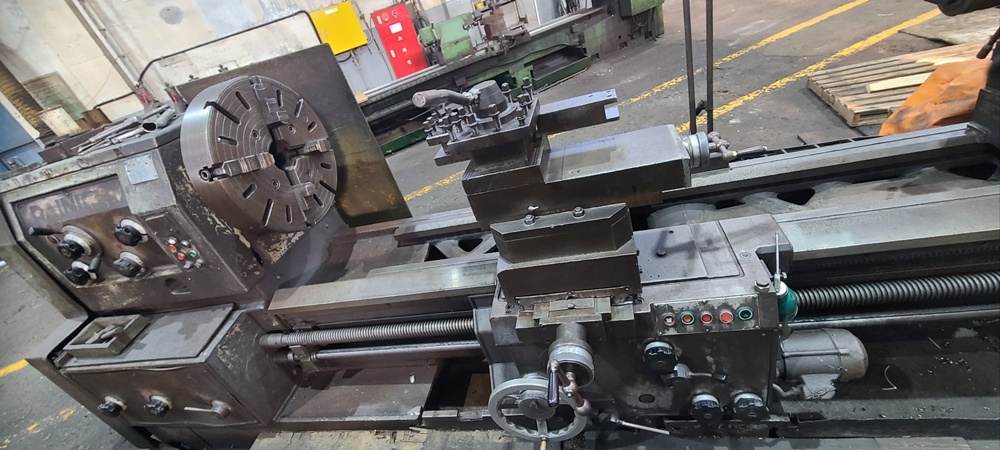

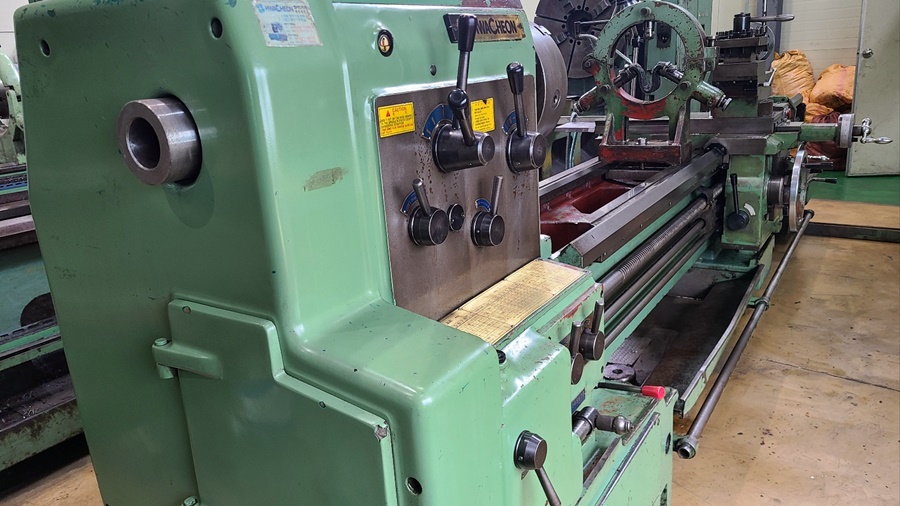

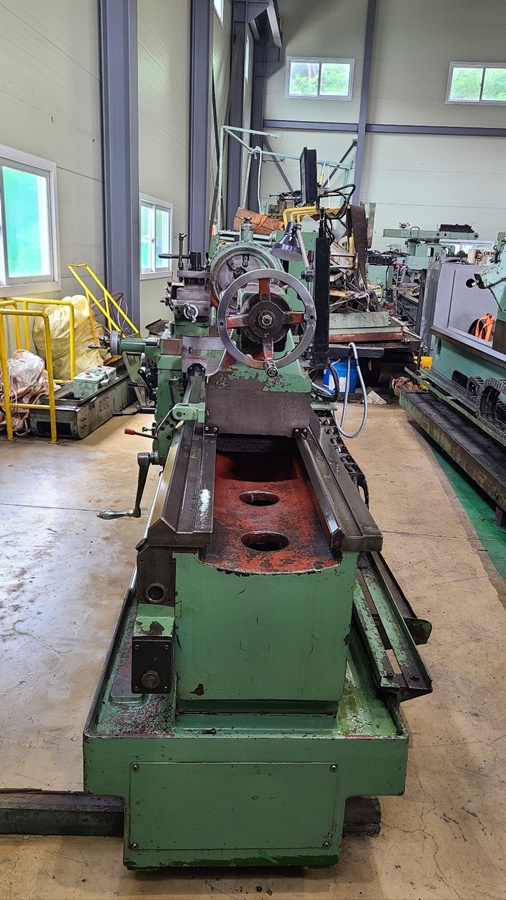

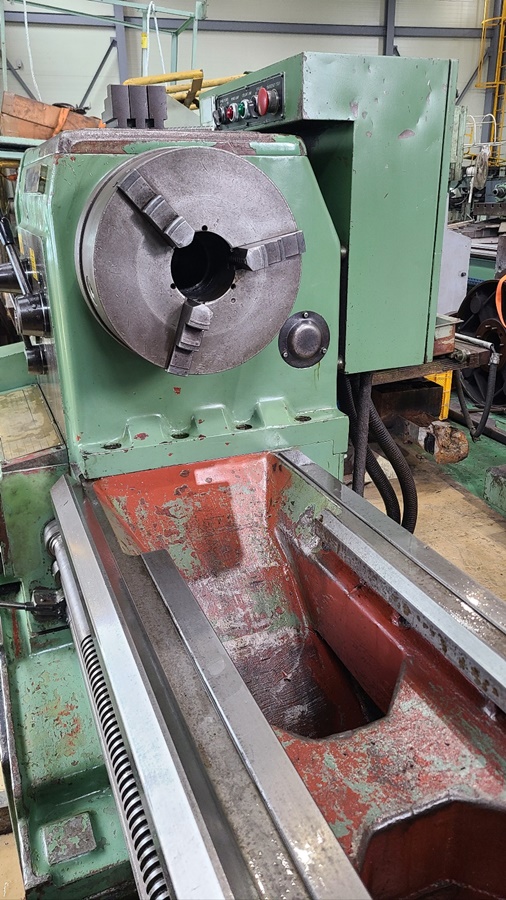

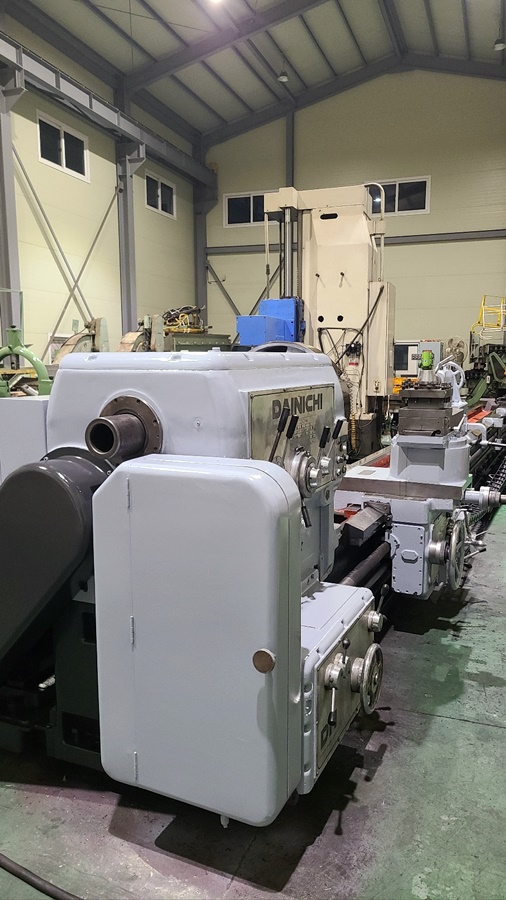

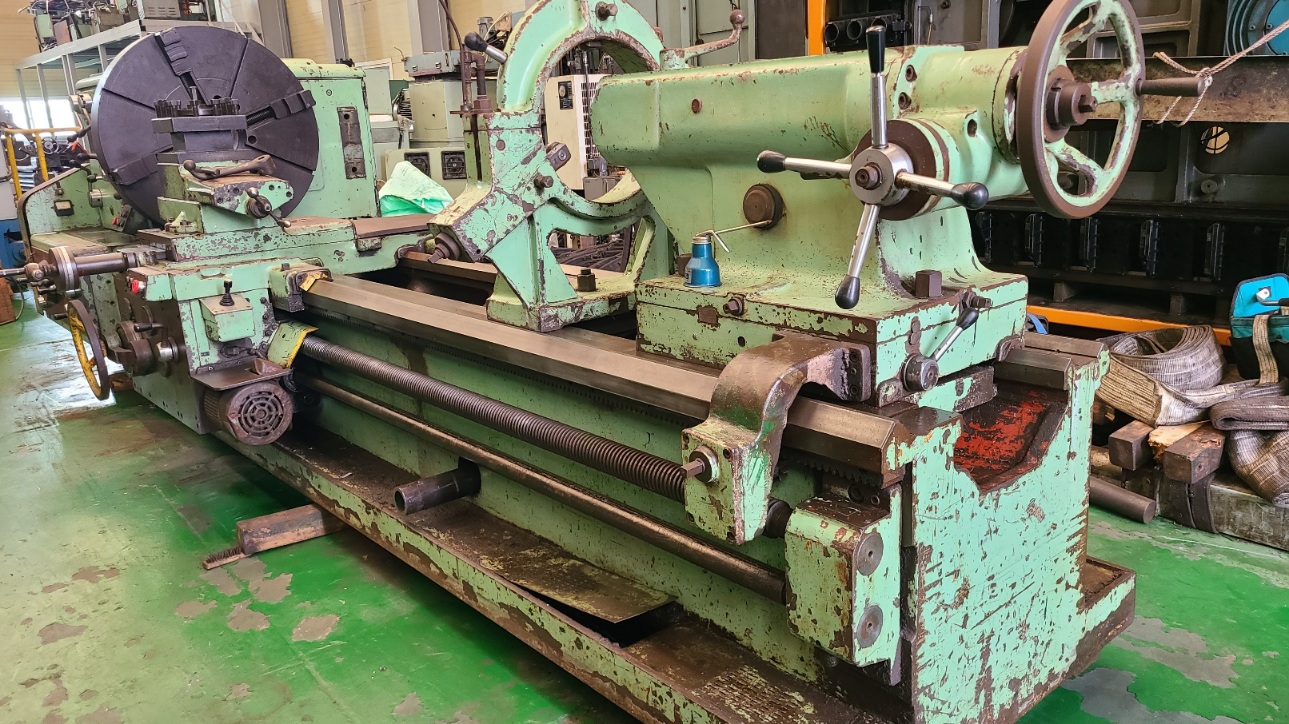

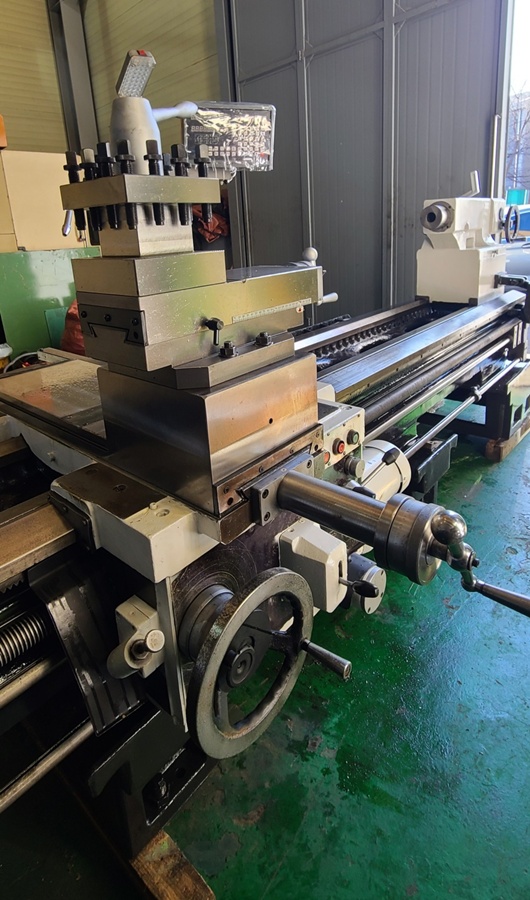

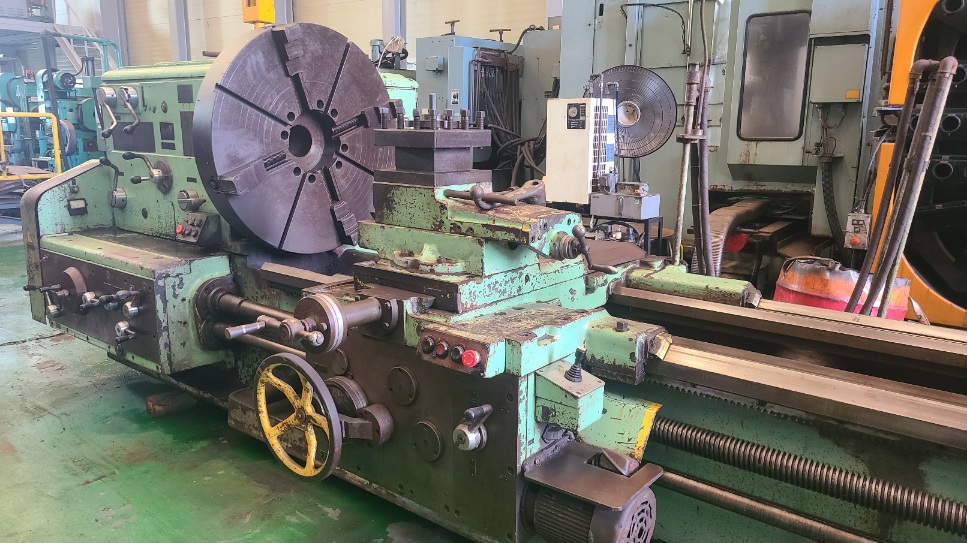

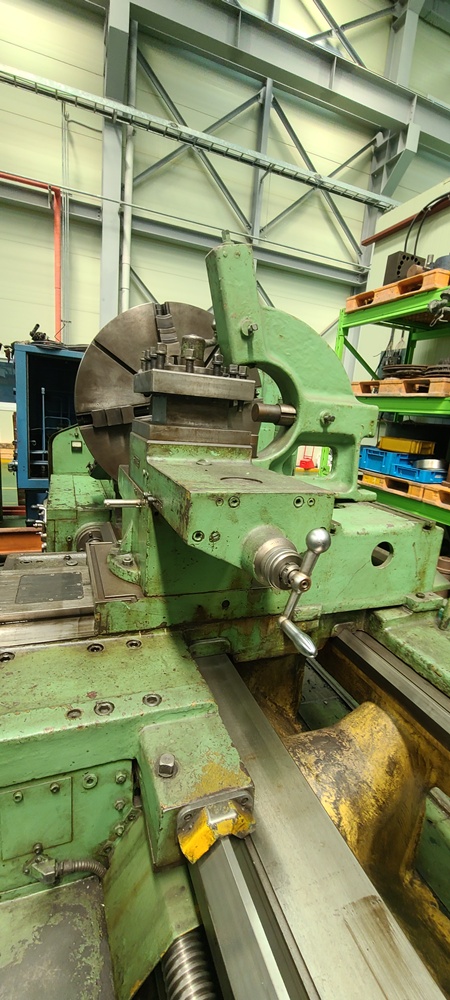

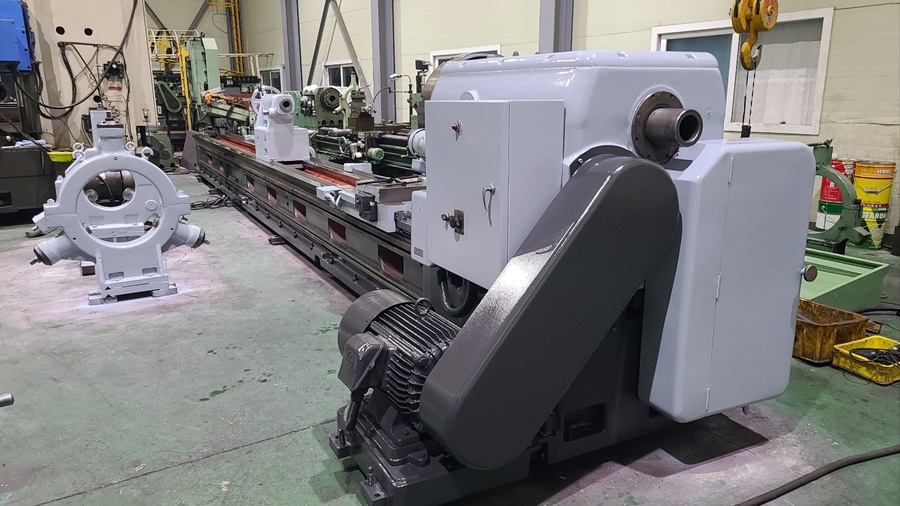

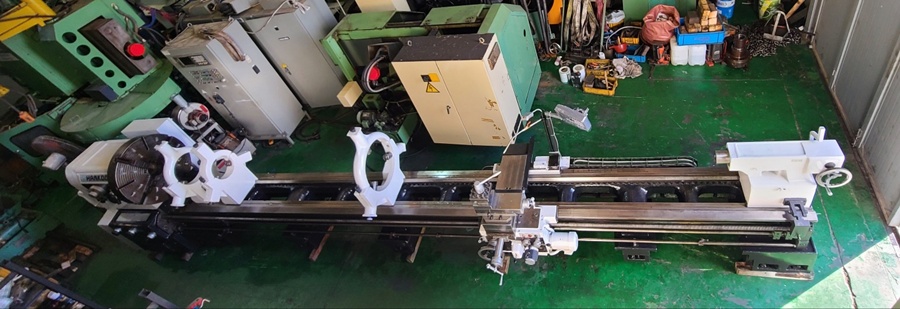

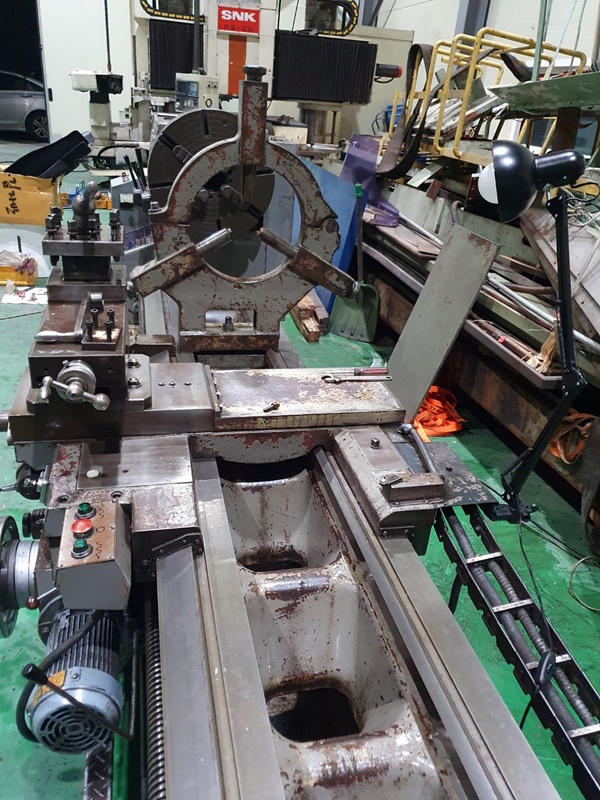

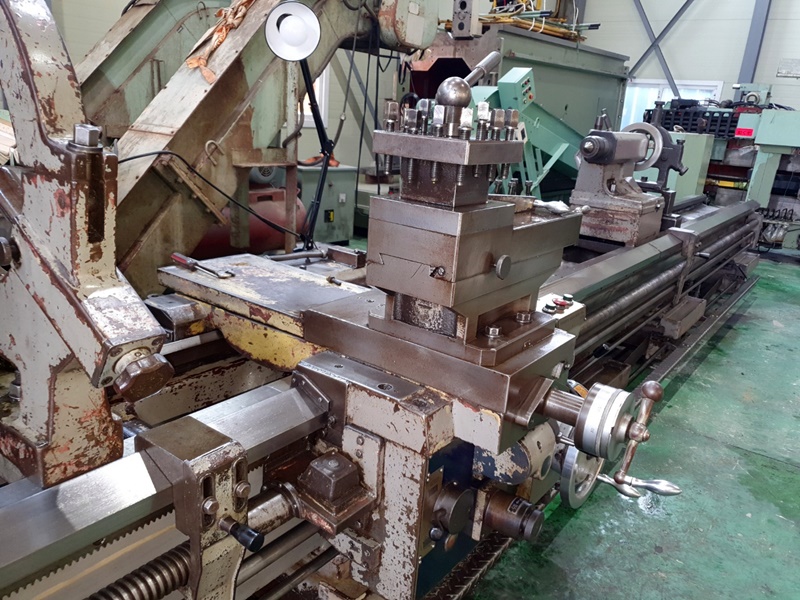

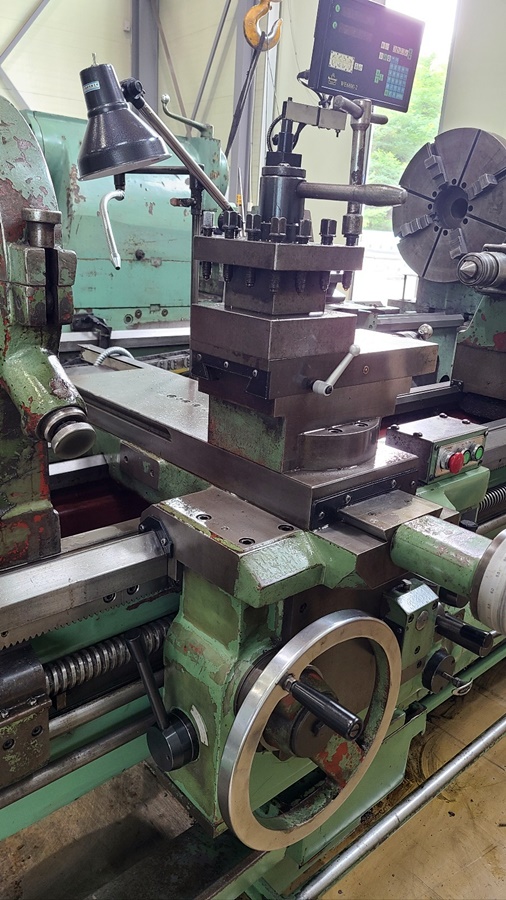

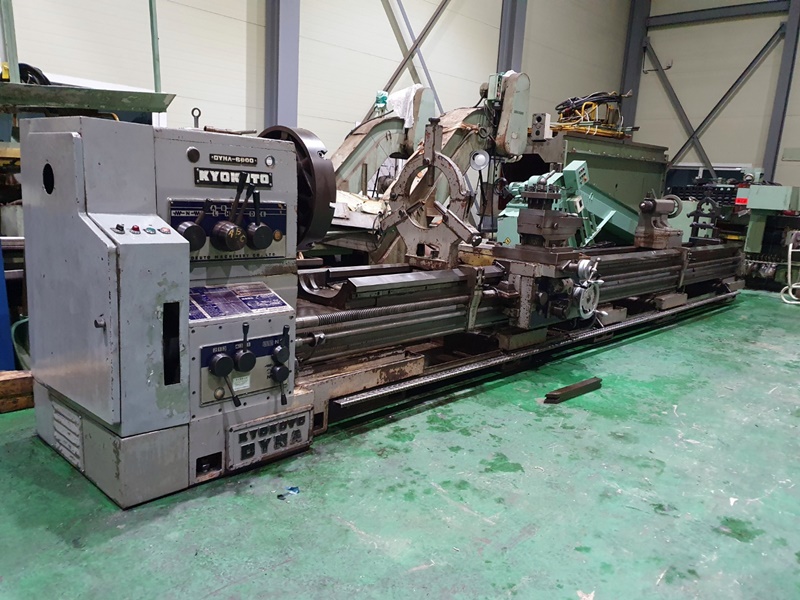

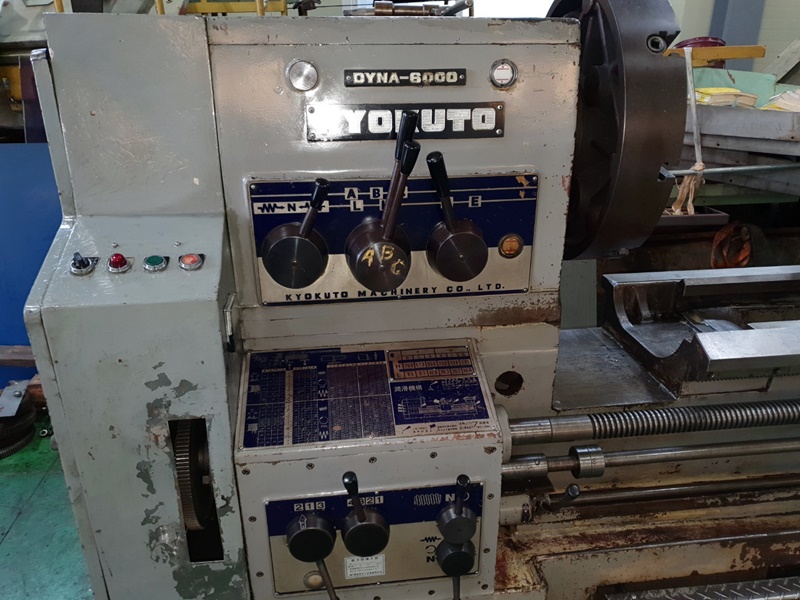

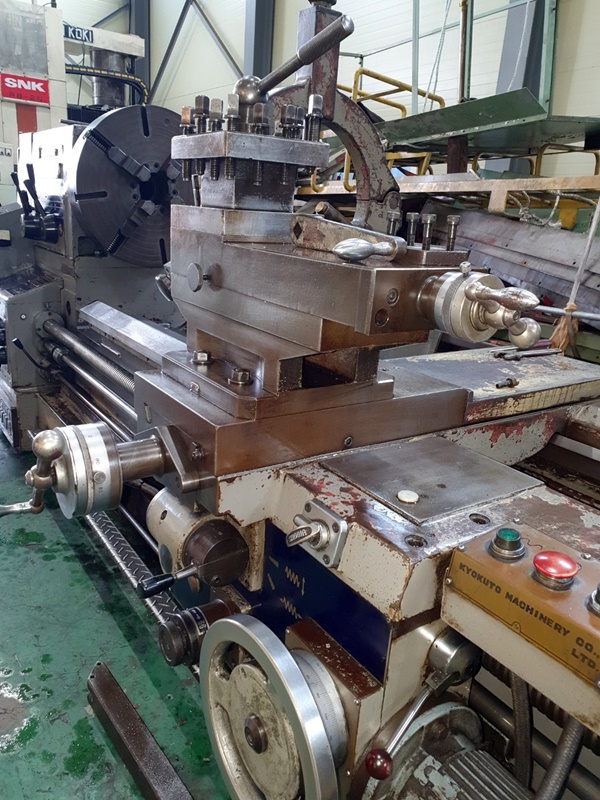

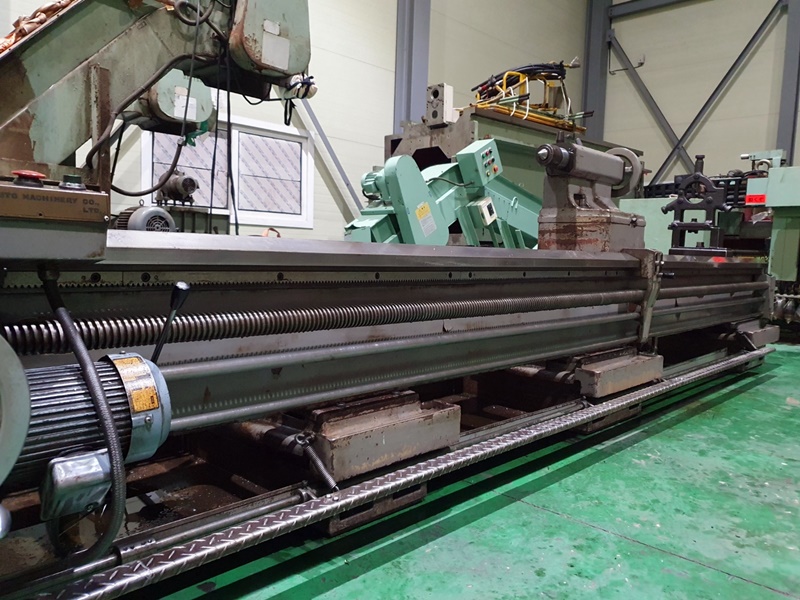

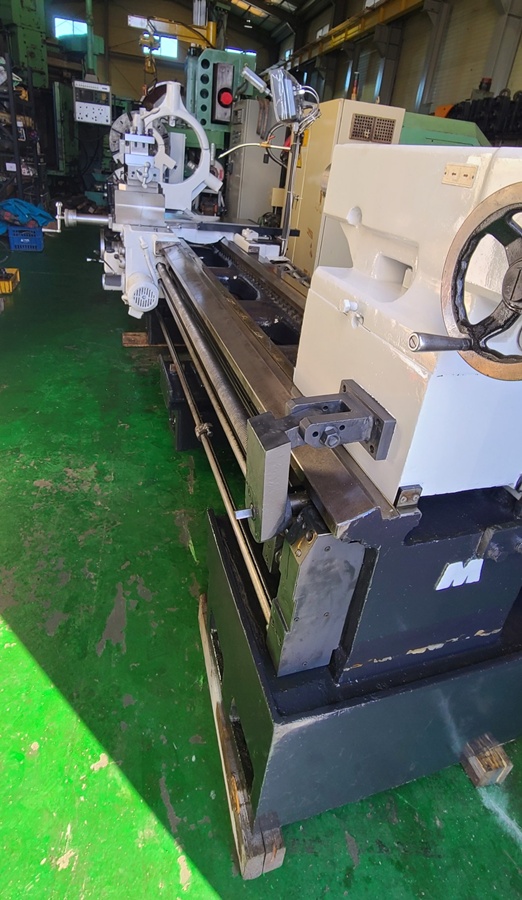

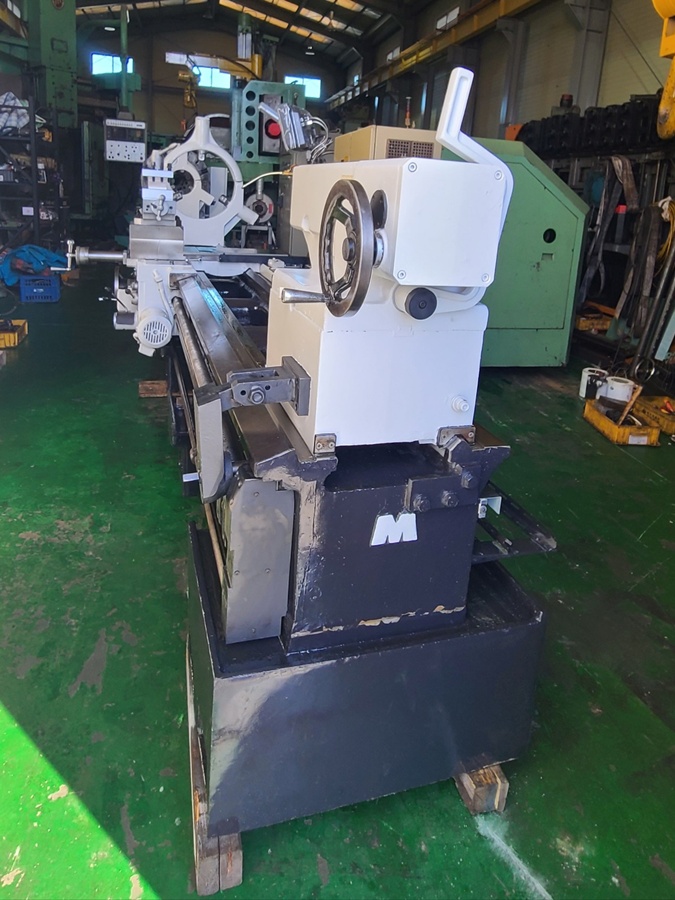

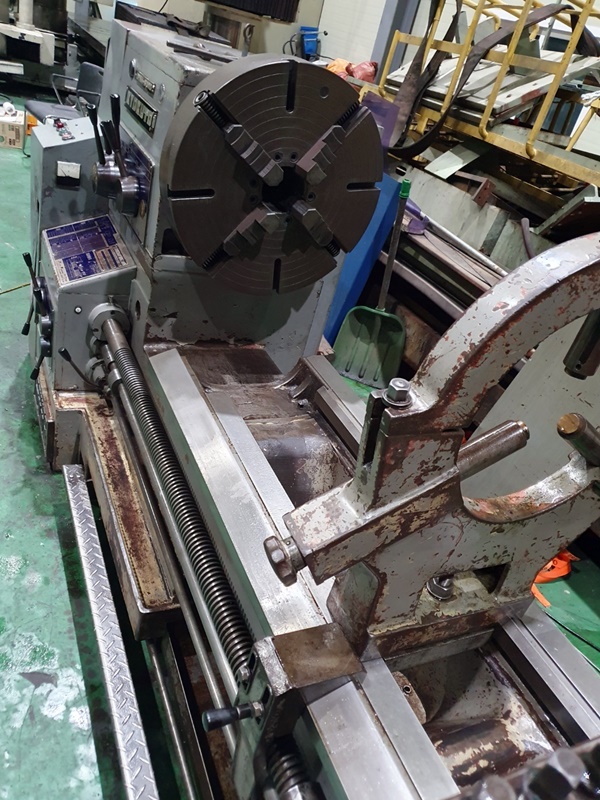

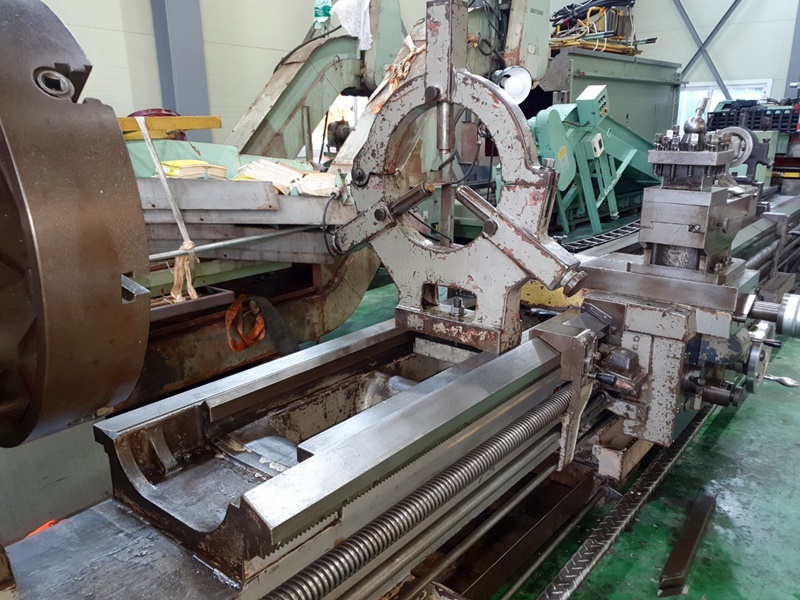

4본척 600mm
베드스윙 1120mm
공구대스윙 800mm
센터간거리 8000mm
소음 및 베드상태 A급

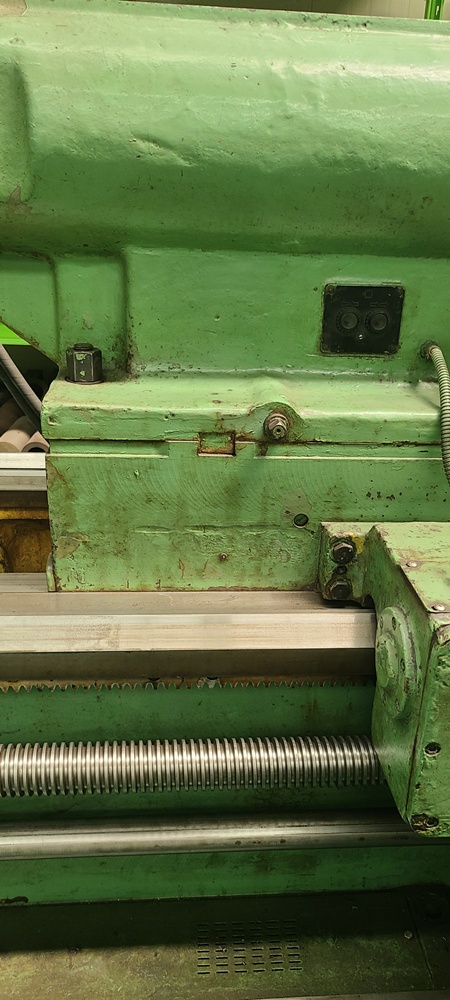

열처리연마베드

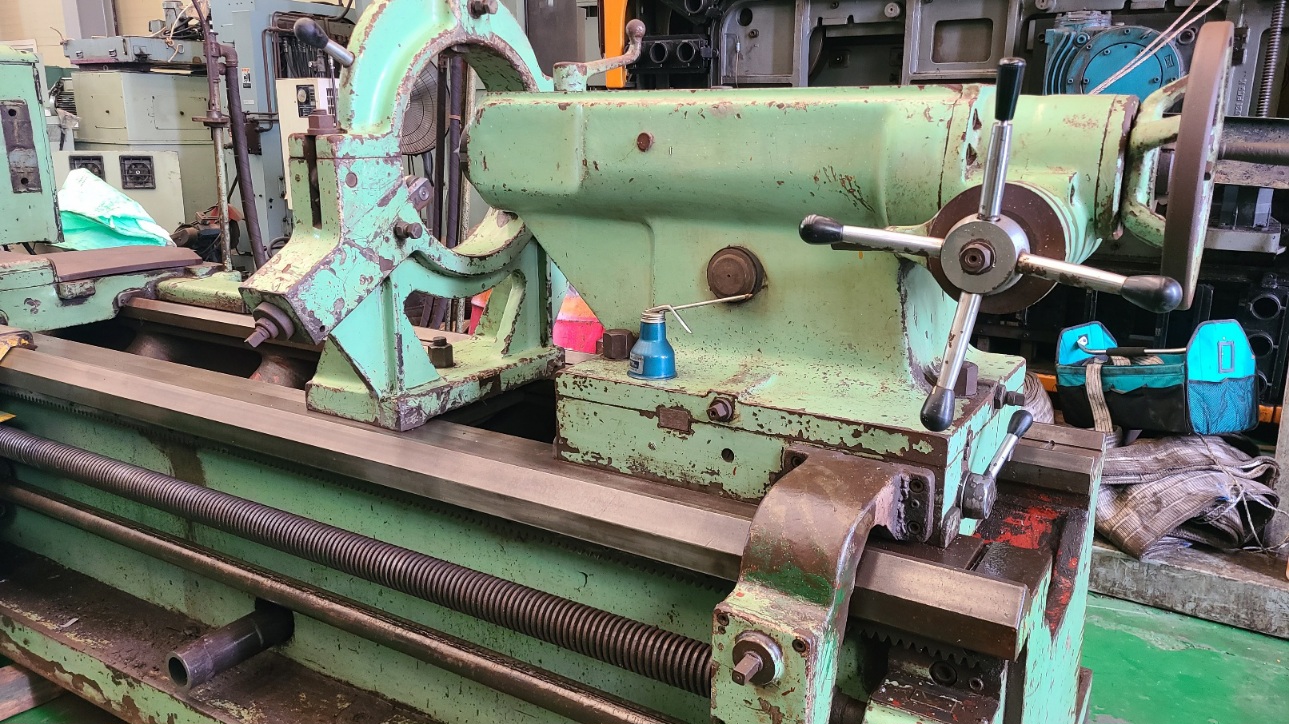

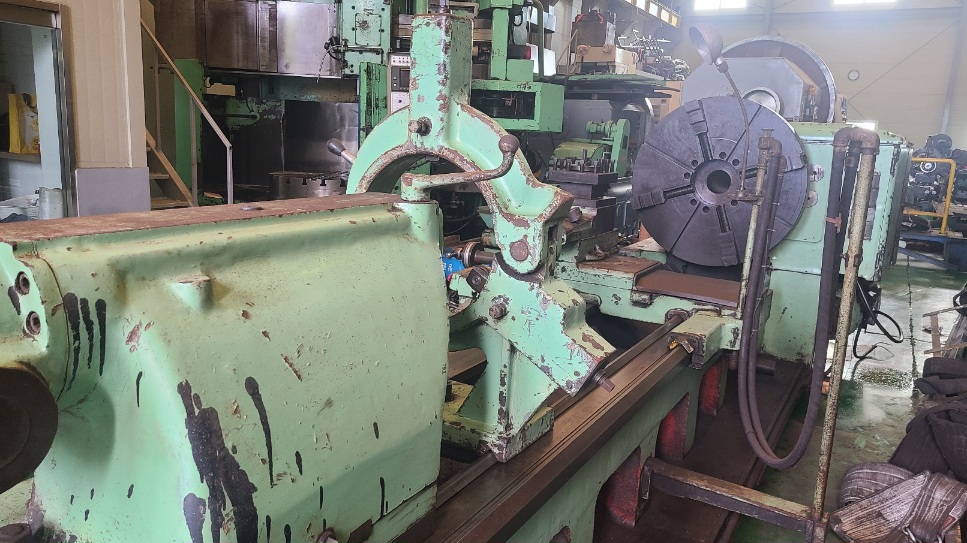

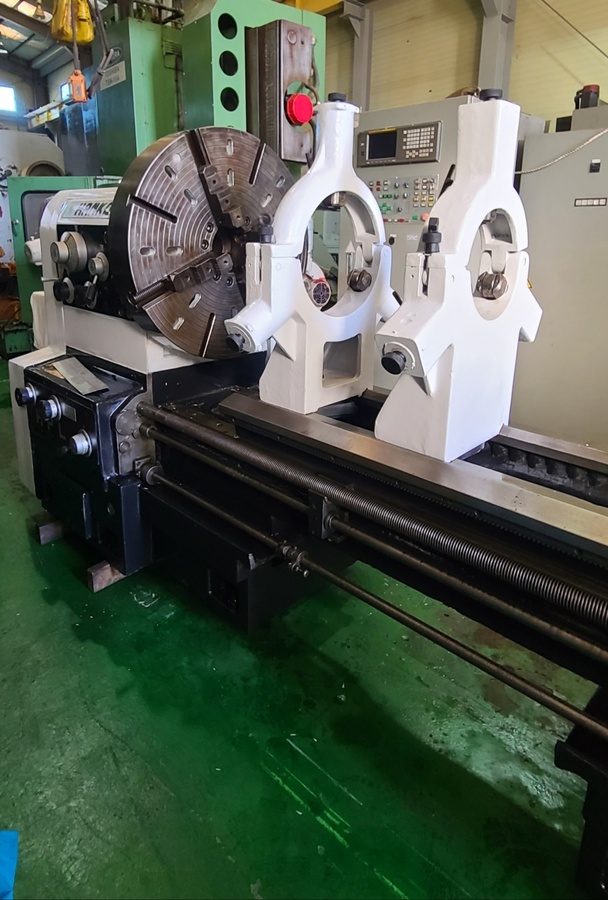

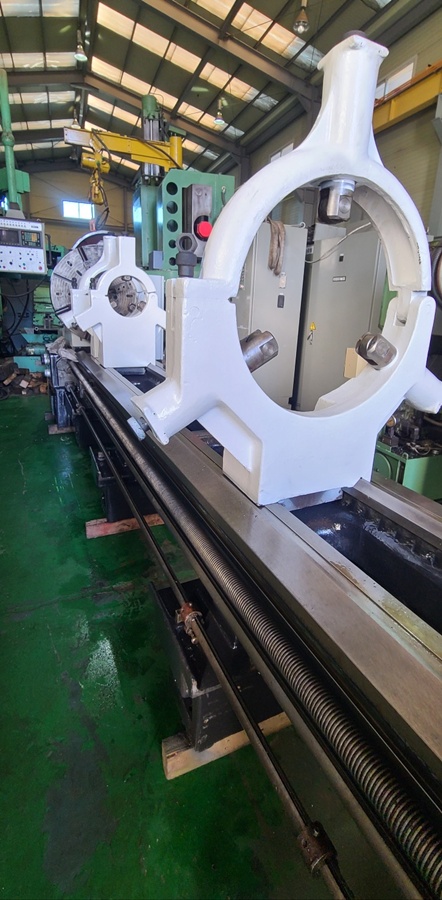

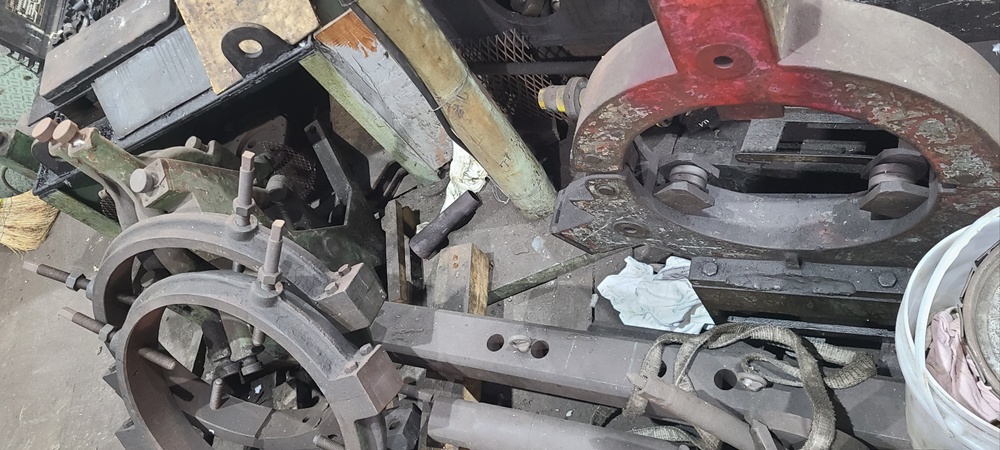

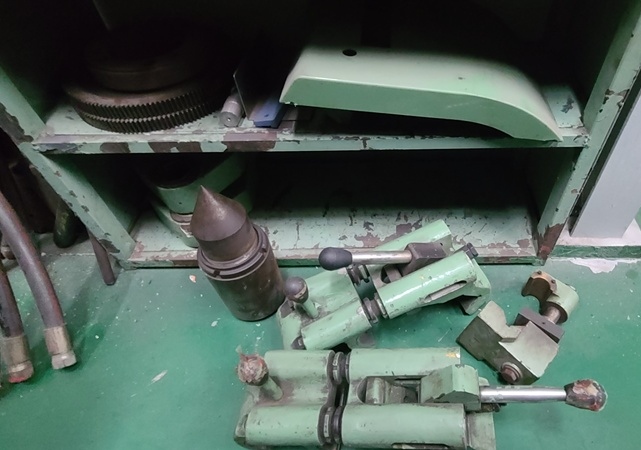

3점 볼베어링 방진구  중.대형 각1개
심압대 센터6번

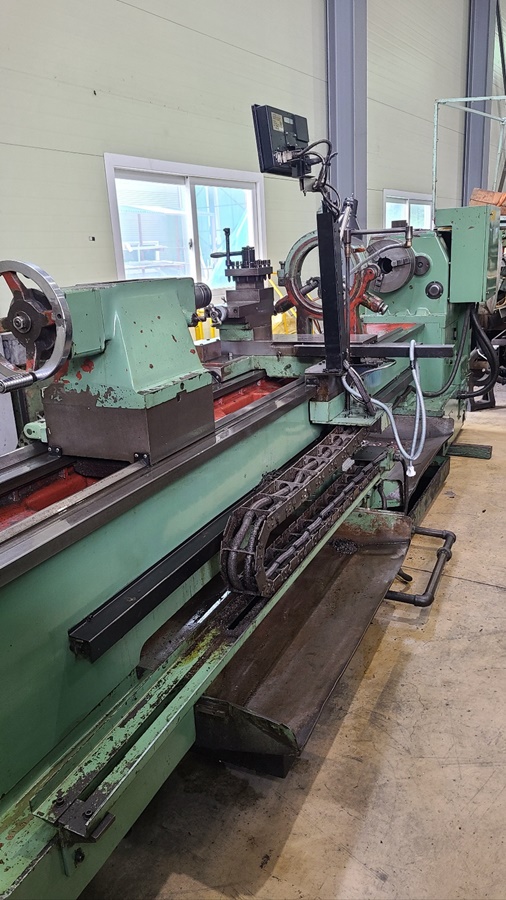

디지탈 2축 신품 설치 포함
수입 후 도색작업 완료, 화성매장 보관중
중량 14톤

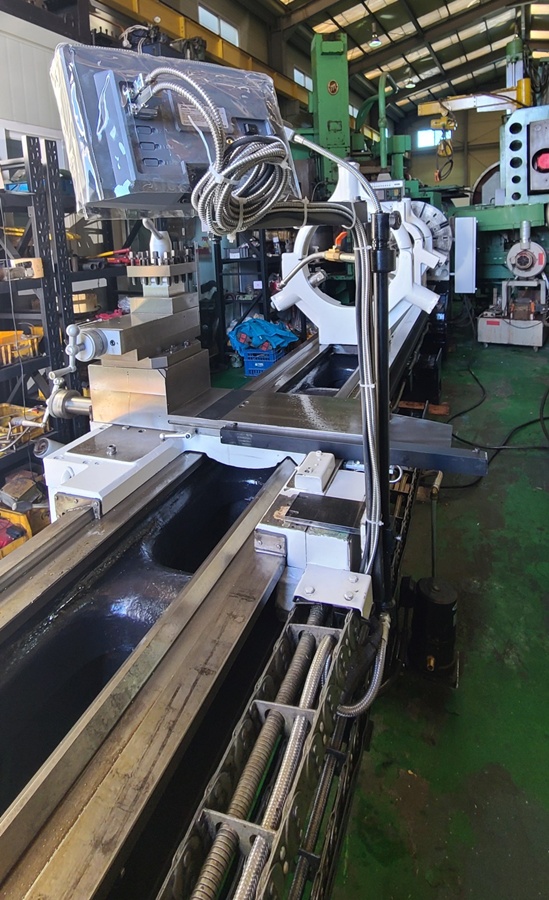

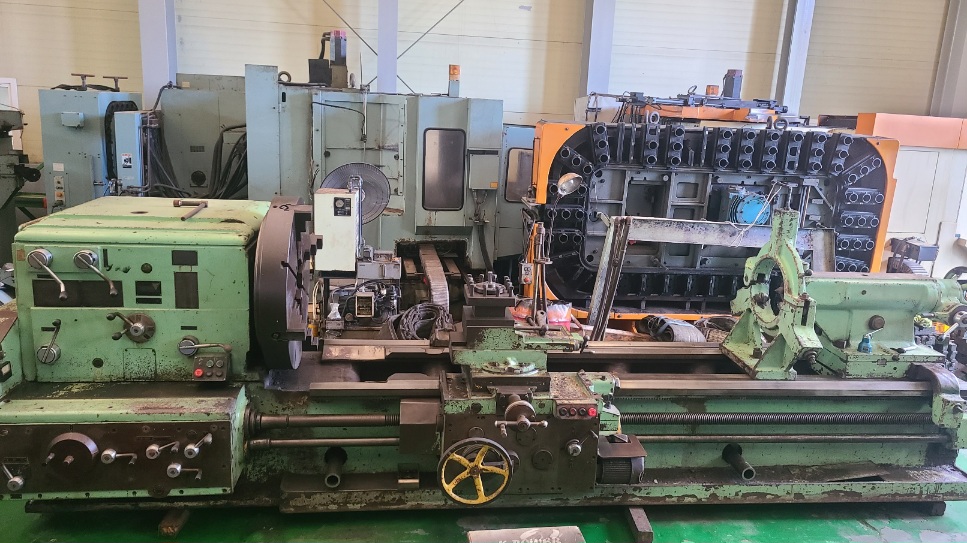

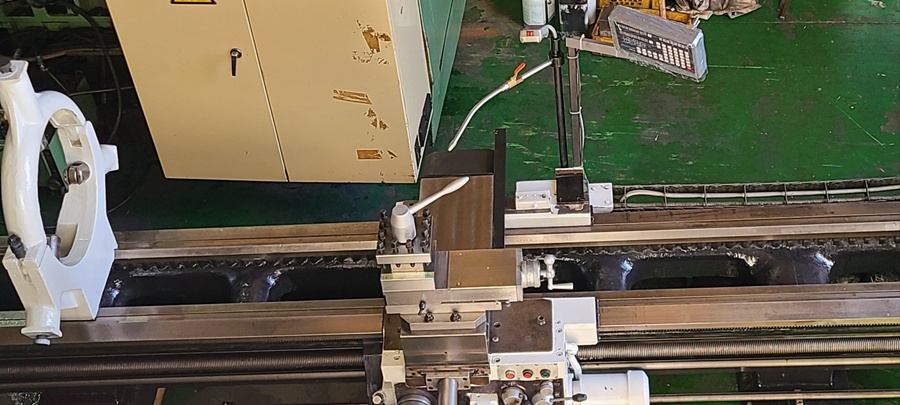

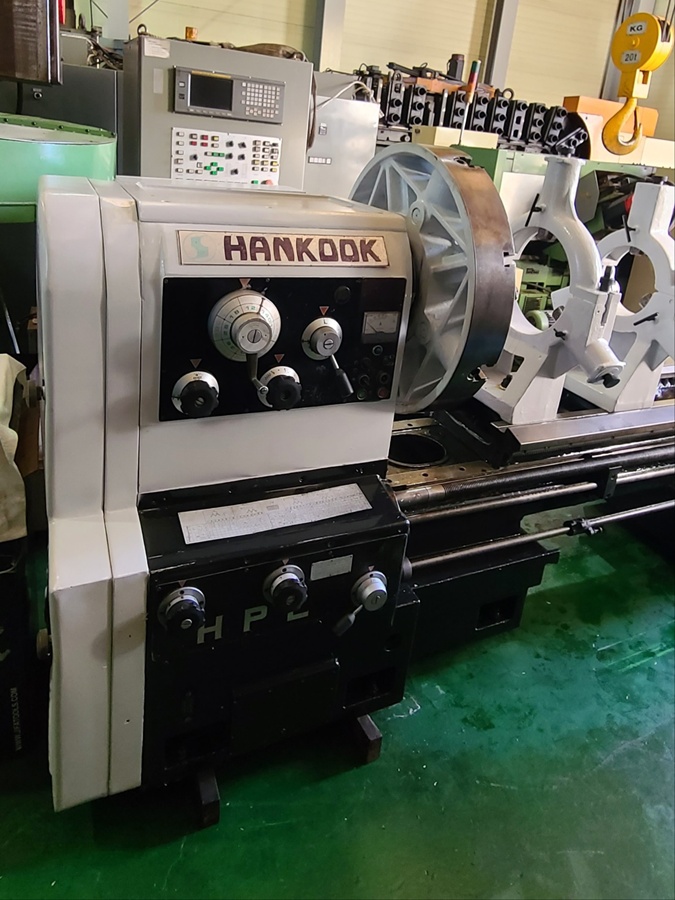

<세미 NC 개조 판매>
납기 45일 이내
화낙 16T(2축 NC) 시스템 적용
주축 서보모터 화낙 37kW, 주축 프로그램 변속 적용(저속-고속 기어간 변속은 수동 방식)
2축 볼스크류 장착, 나사작업가능, 공구대 및 심압대 범용 방식 그대로 사용,

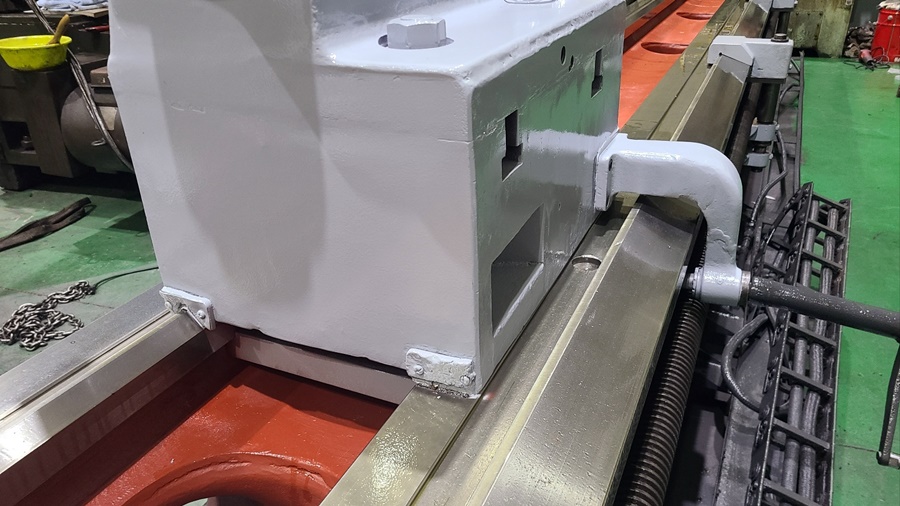

베드 전체 정밀 연마 및 정도 수리 후 개조

1억4천만원 (유압4각 자동터렛 추가시 1억6천만원)

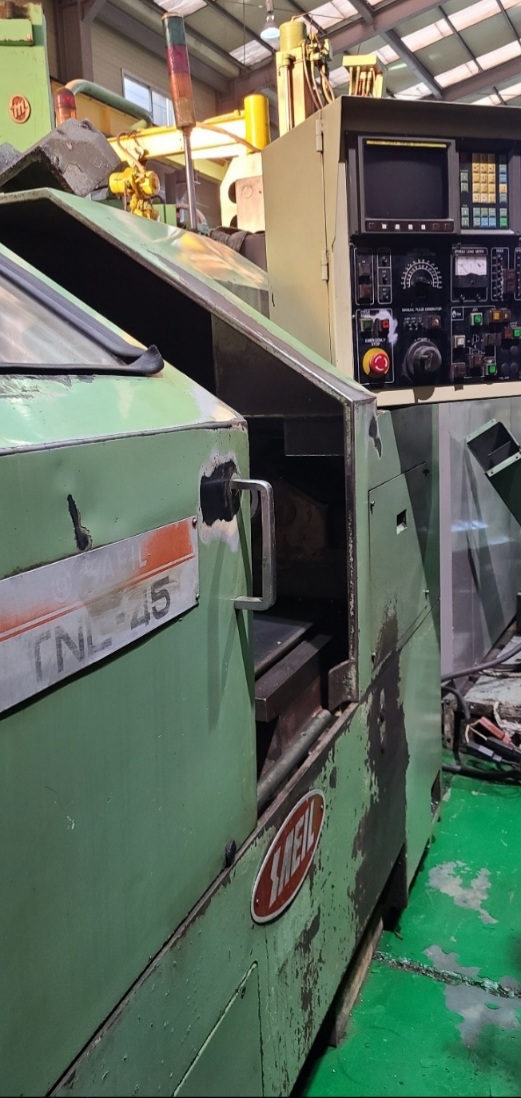

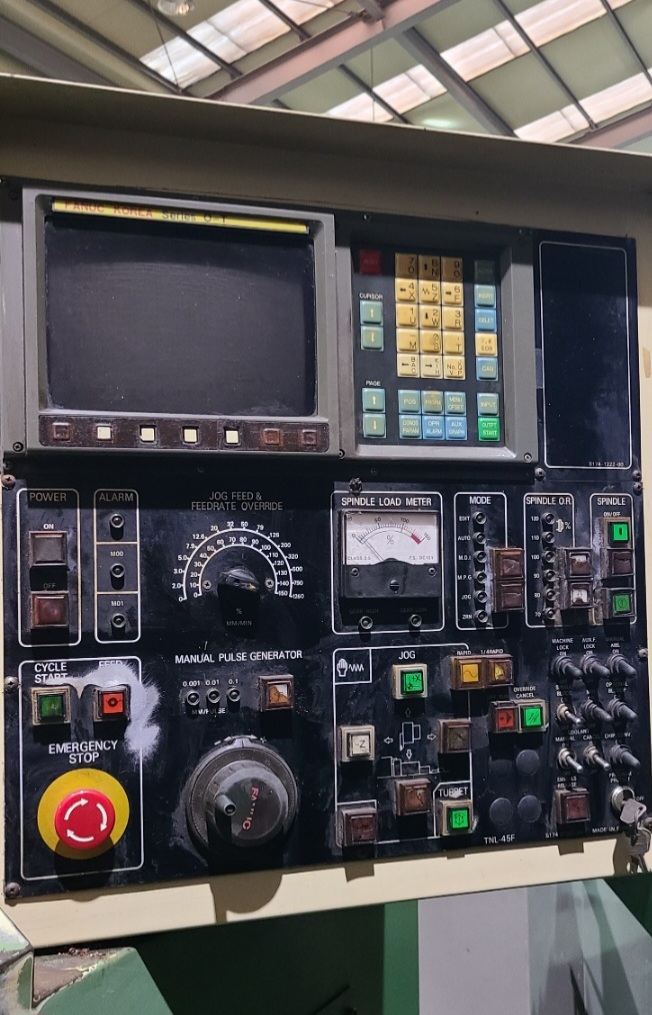

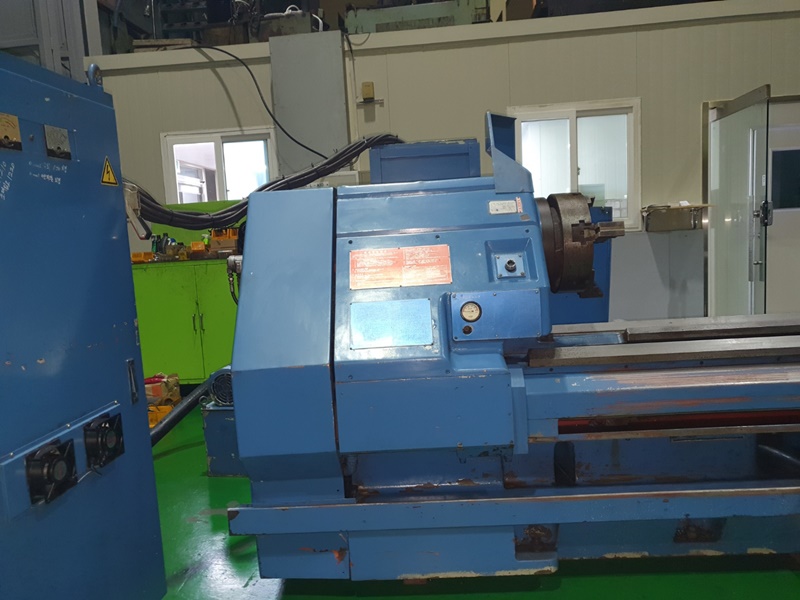

화낙18T

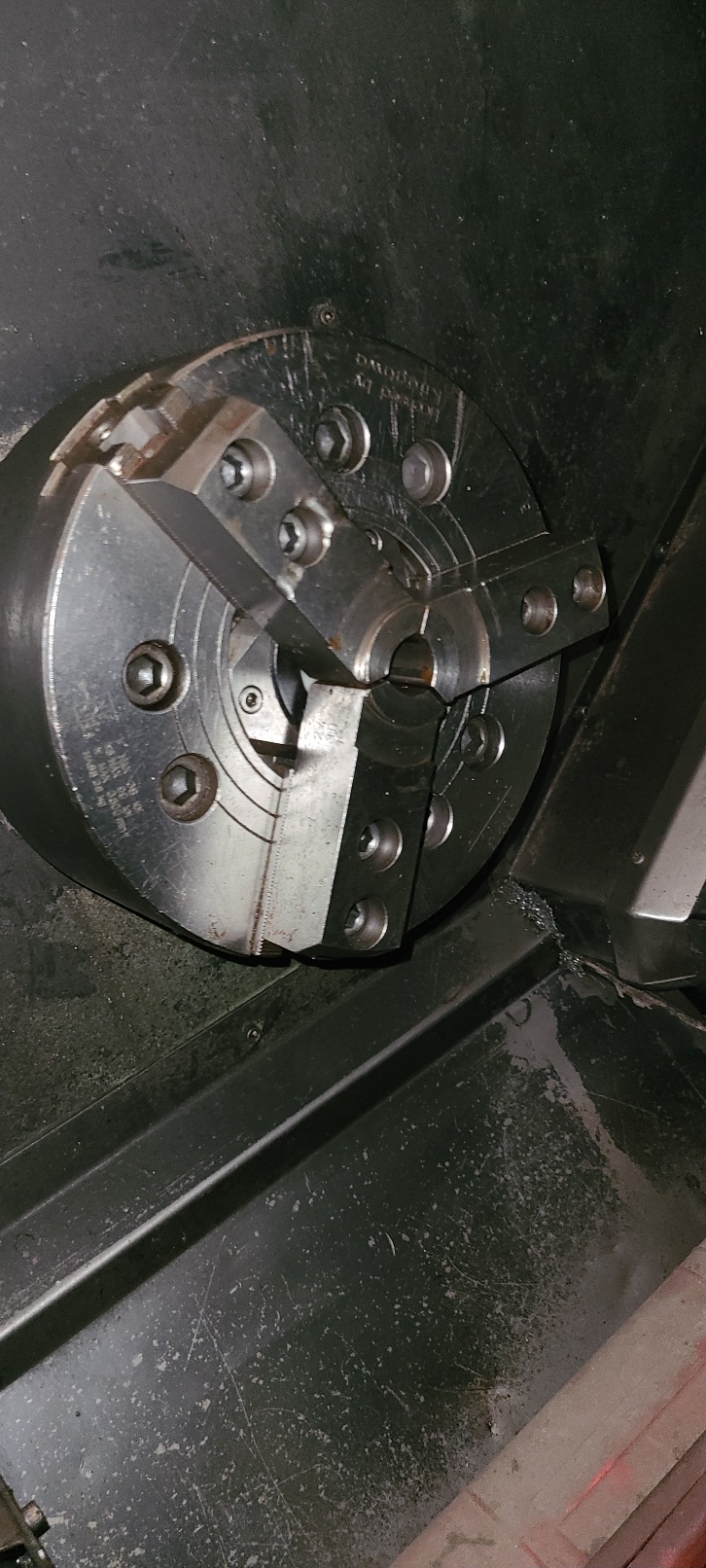

유압척(12인치)
최대가공경600파이
새들스윙 480
주축관통경 105
MPG핸들
칩컨베어

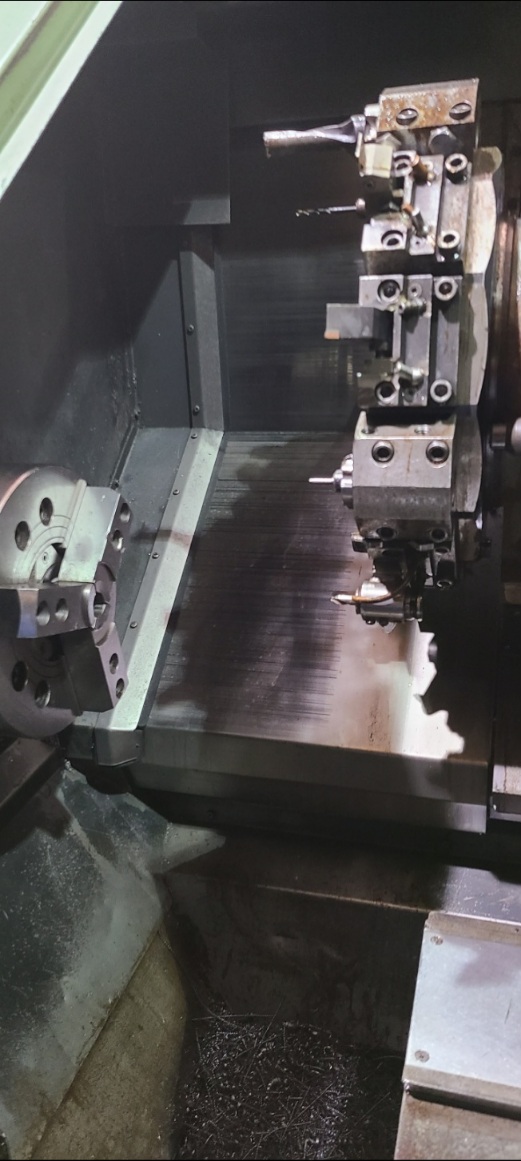

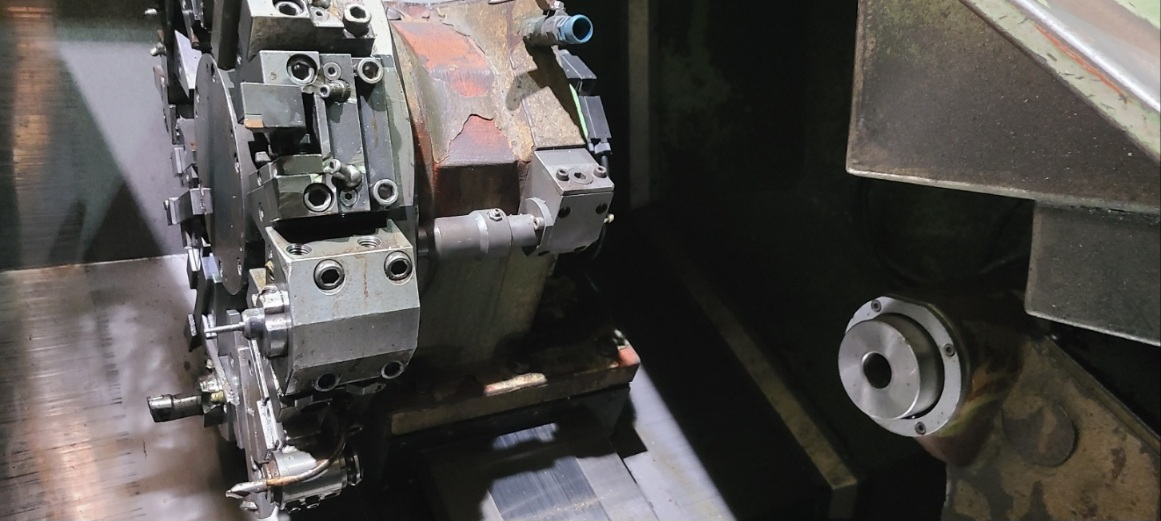

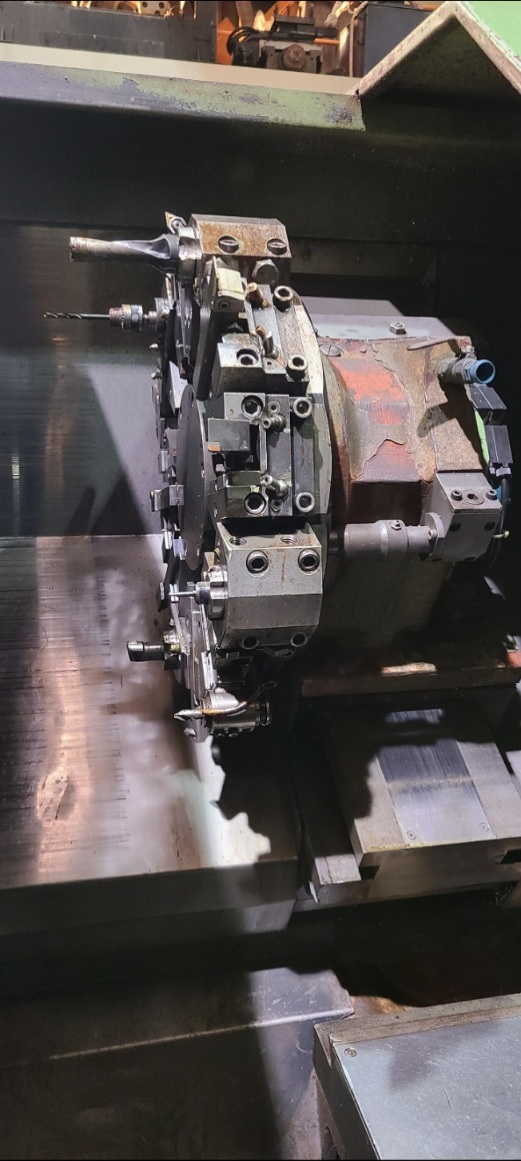

유압4각 자동터렛
심압대(유압식)
방진구1개

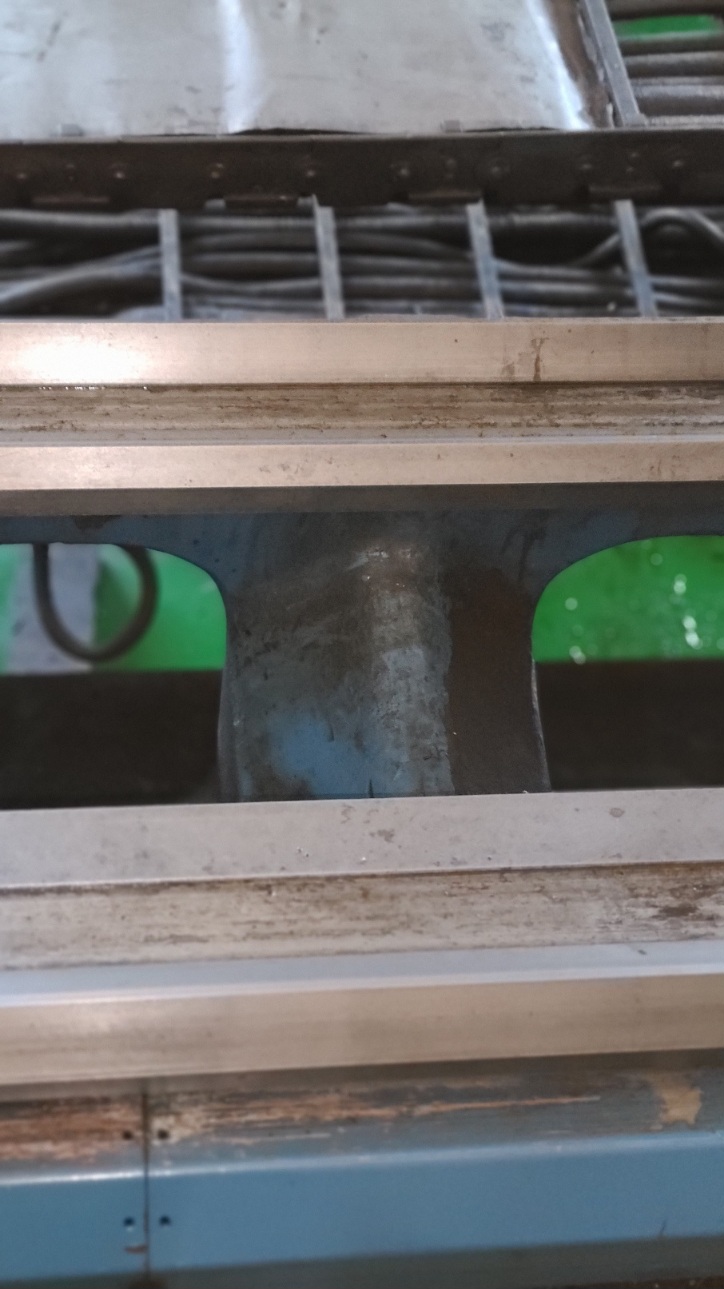

베드 척 앞쪽 약간 마모됨(일반적 정도가공됨)

동영상
youtu.be/AlCHz-WOAPQ

주축관통경 81.5파이

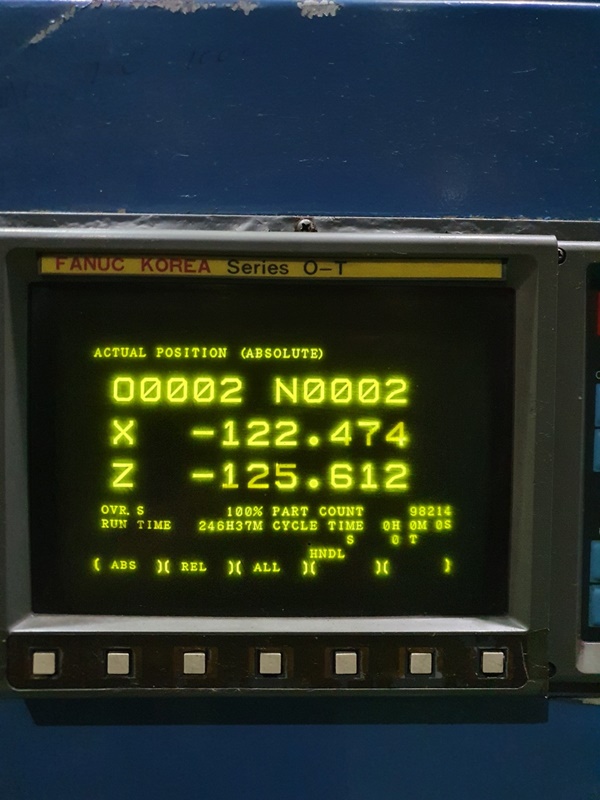

화낙0T
3본 15인치 유압척
베드스윙 800
새들스윙 500
롤가공 480×3000
베드폭600
프레임폭800mm
원형자동 터렛
고정방진구 1개
칩컨베어 절삭유장치
강략절삭용 양쪽 베드 모두 산형
상태양호
베드와 몸체 일체형으로 진동과 변형에 강함

https://youtu.be/9vP3Xadj85M
https://youtu.be/z8ezkO5ePkg

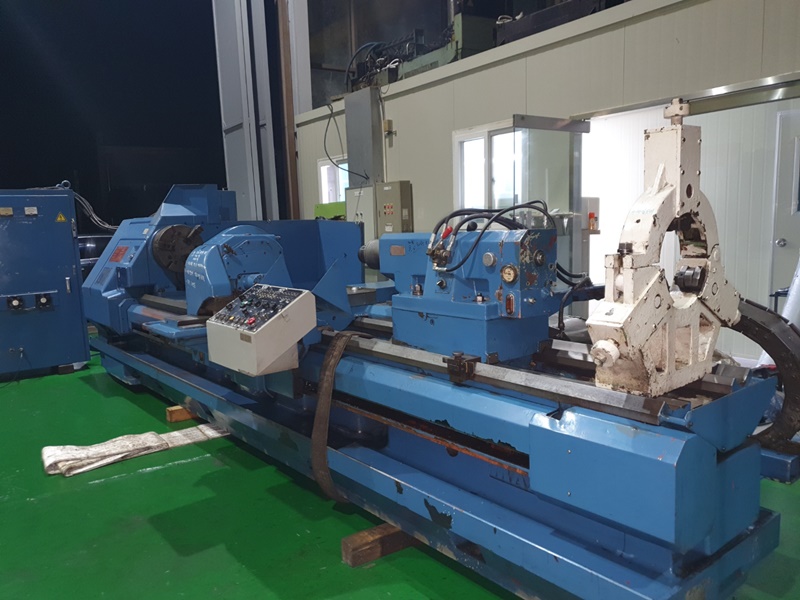

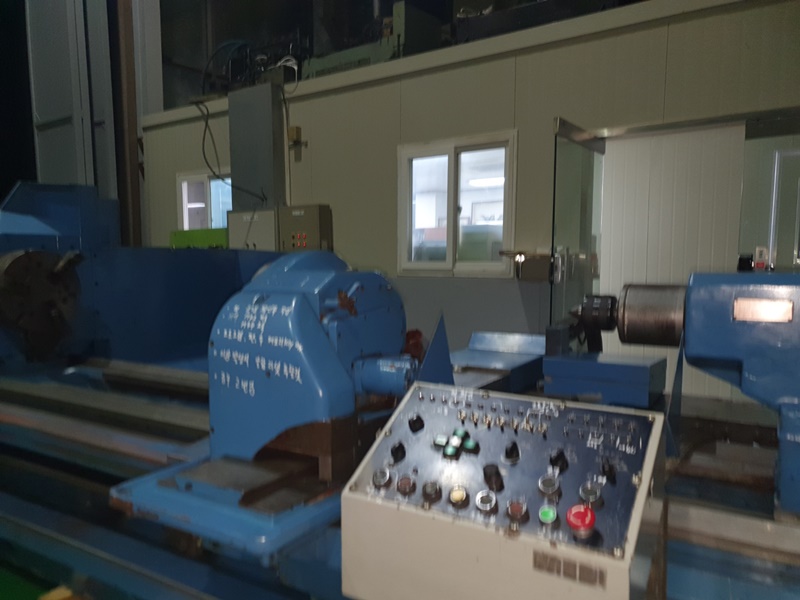

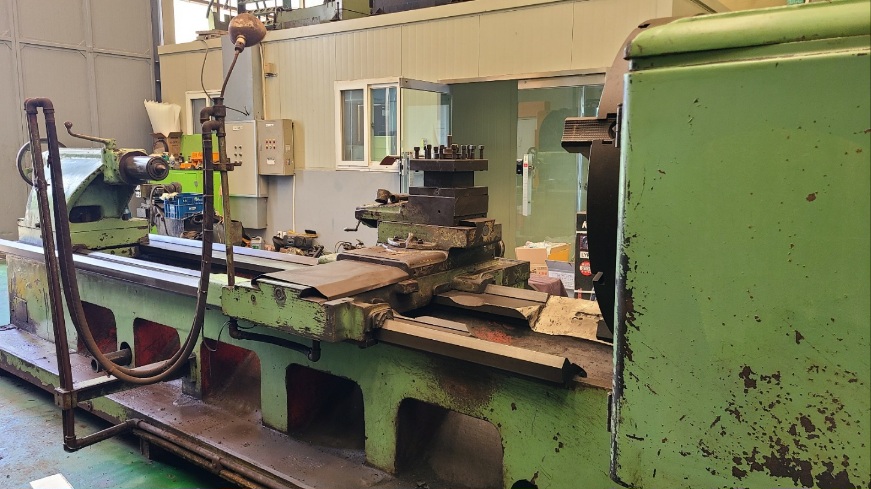

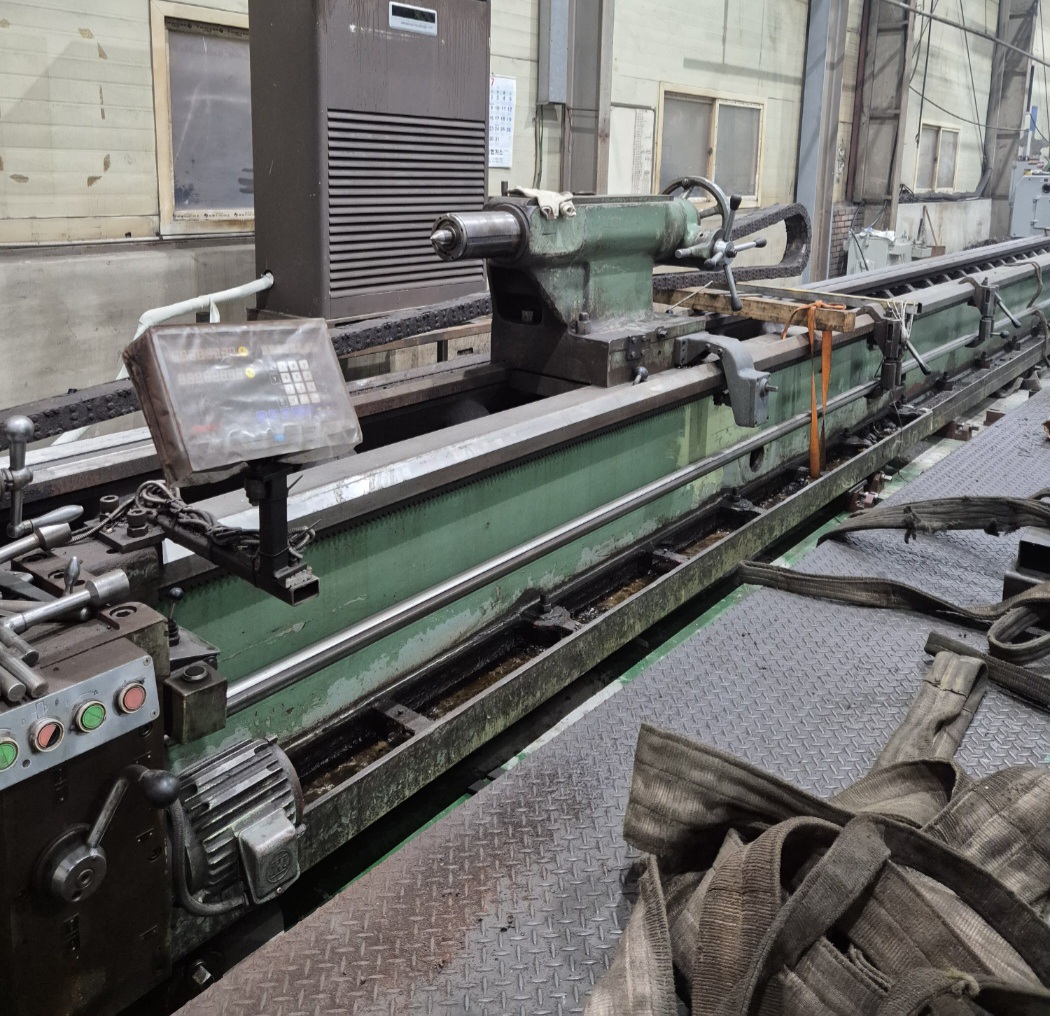

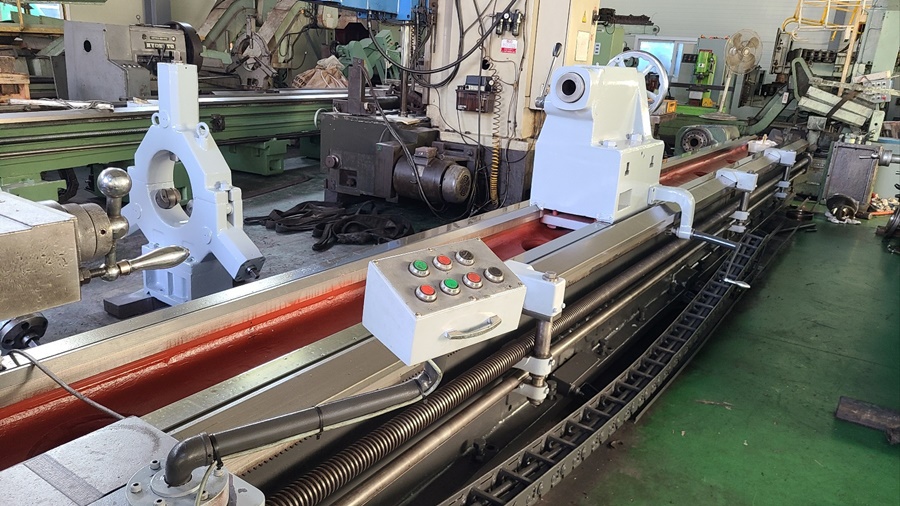

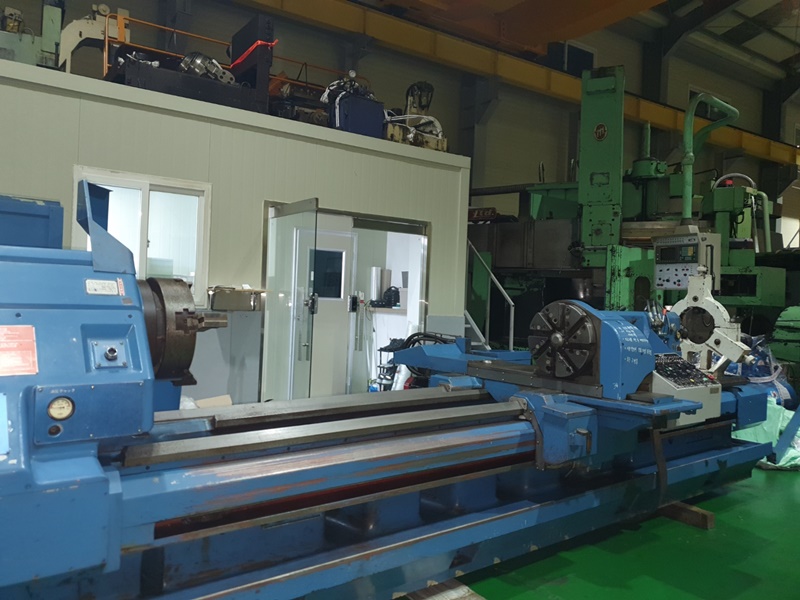

범용 장비 NC개조품
Fanuc-0T,
척:￠1600 베드폭:1220 퀼:￠254
베드스윙:￠1828×12M 크로스 슬라이드 스윙 ￠1524
가공중량33톤 방진구2개￠610￠920 열처리연마베드
주축 미스비시 75kw(L-H)2단 자동프로그램 변속 300rpm
X축 볼스크루 F-20S모터 ,
Z축 헬리컬 랙크피니언기어, F-30S모터 ,10:1 아펙스 감속기
엔코더 방식, 기계중량 38톤,

* 가동동영상 *
https://youtu.be/txOxKnR4dgY


Somua ￠1830×12m
FANUC-0T
Chuck size 1,600mm
Bed swing 1,828mm
Saddle swing 1,524mm
Length between centers 12,000mm
Work weight 33tons
Motor 75kW
Spindle speed 300rpm
Steady rest 2EA (Ø610mm, Ø920mm)
Machine weight 38tons

Video : https://youtu.be/txOxKnR4dgY

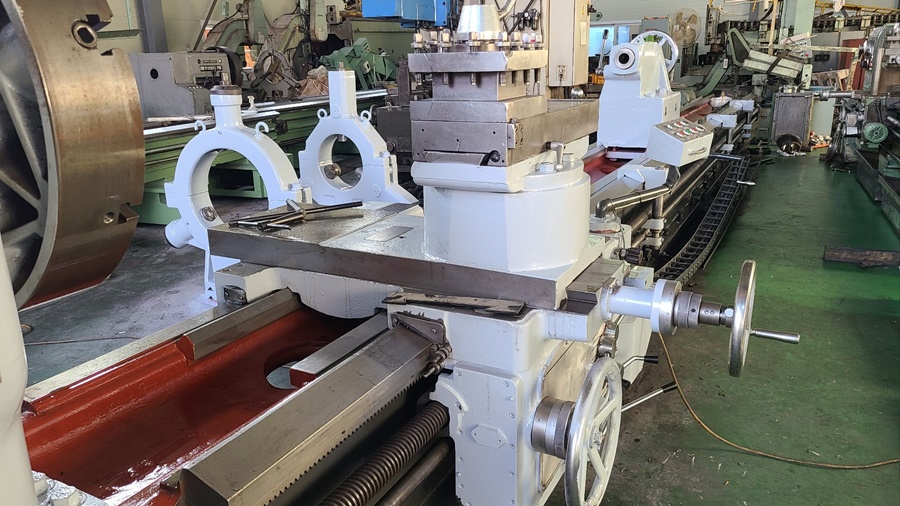

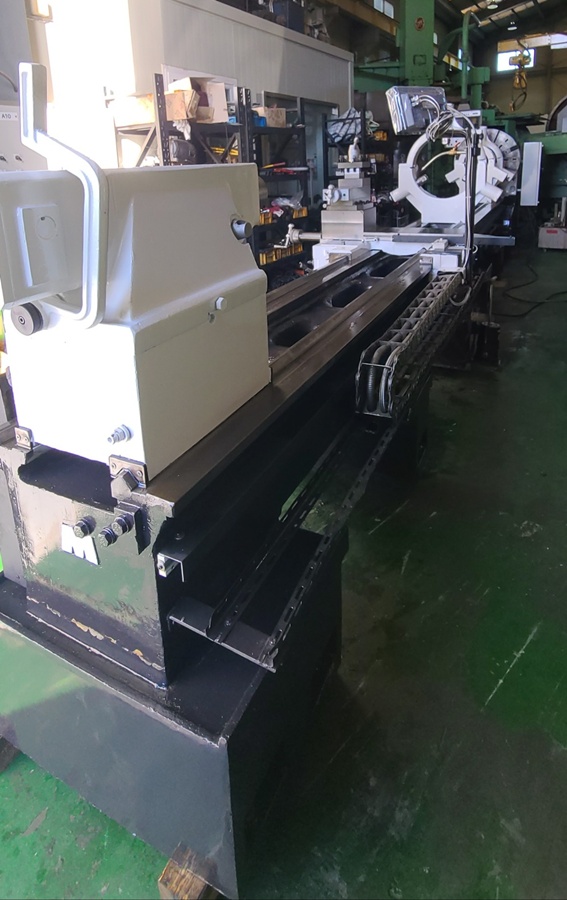

화낙-18T
베드스윙 Ø2,500mm
새들스윙 Ø2,000mm
4본 척 Ø2,000mm
최대가공외경:Ø2,300mm
베드폭:1,400(2베드)
센터길이:4,400mm
Z축 이동거리 4,000mm
가공중량30톤
퀼￠320
주축모터:75Kw
주축회전속도 17~105RPM

X,Z축이송:볼스크류(센터거리6m까지 사용할수있는 규격사이즈로 조립되어있음)
독일 나일스 전반 베드재사용, 나머지 부분은 신규제작품
서보모터 심압대 헤드스톡과 척, 툴포스트 신규제작.
2년사용품

http://www.youtube.com/v/hbVtJjKOnu8


NILES ￠2500×4300
Fanuc 18T
Chuck size 2000mm
Bed swing 2500mm
Saddle swing 2000mm
Length between centers 4,300mm
Motor 75kW
17~105rpm

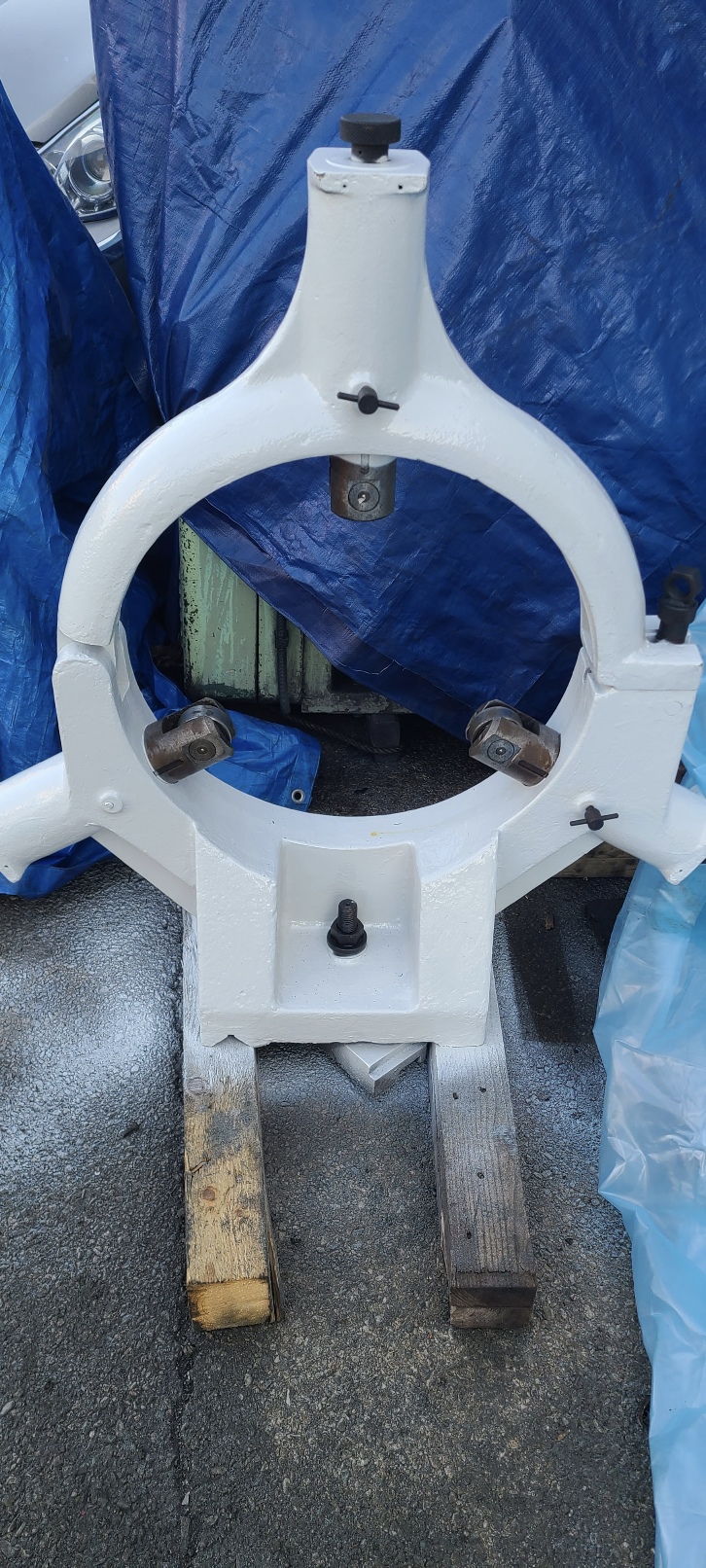

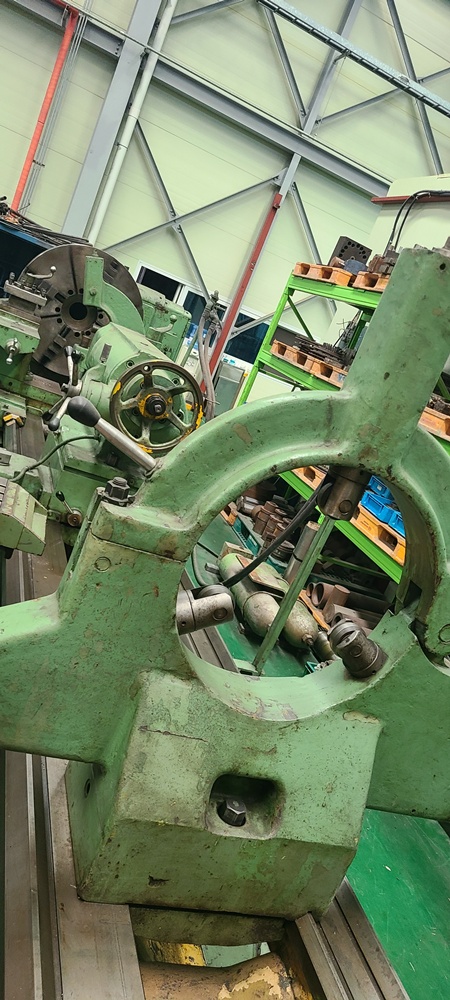

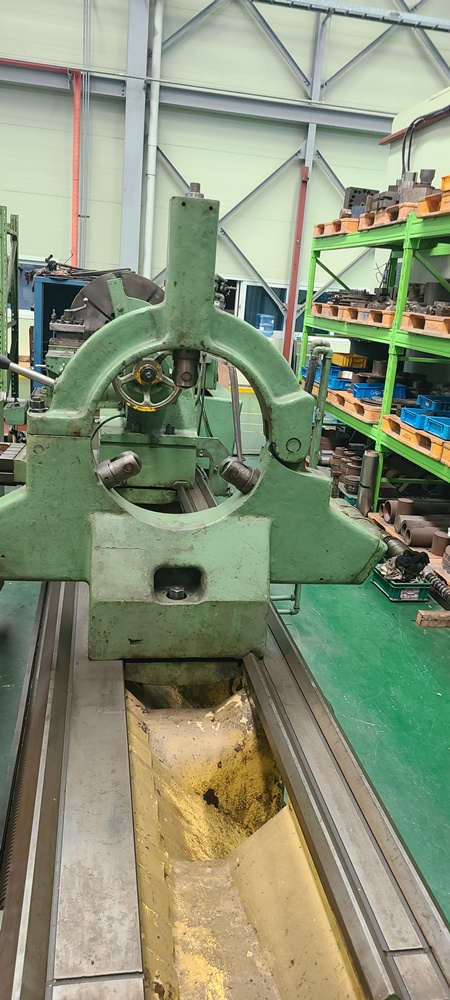

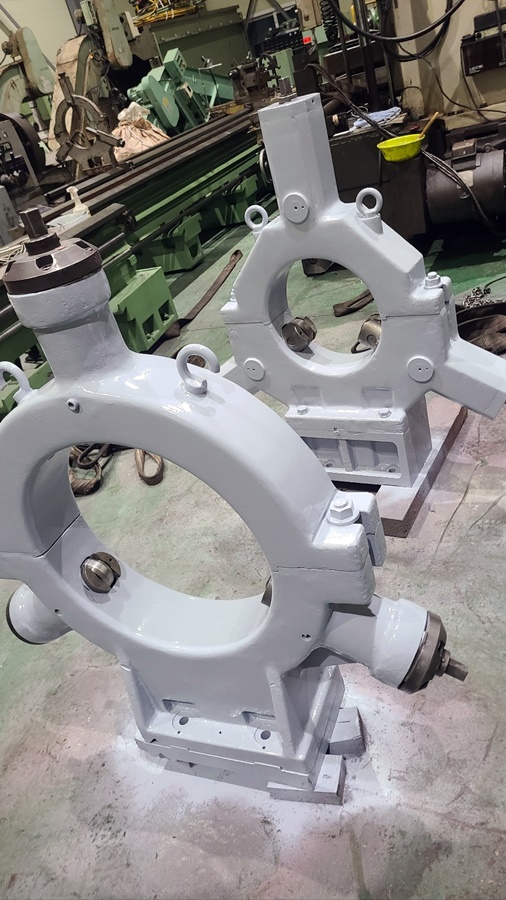

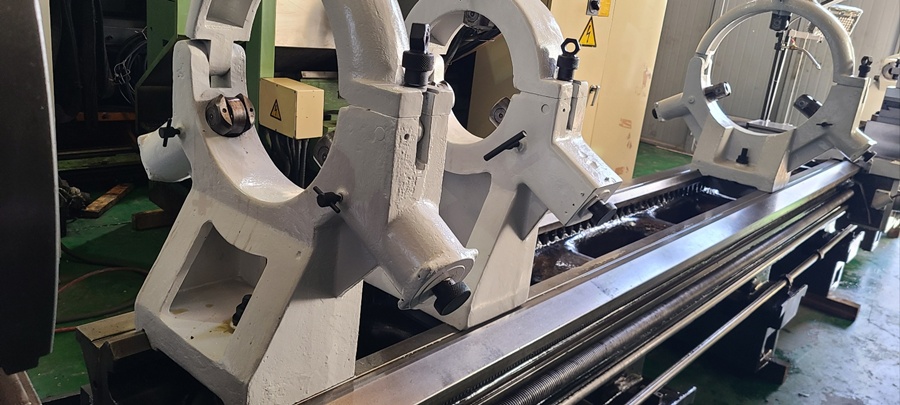

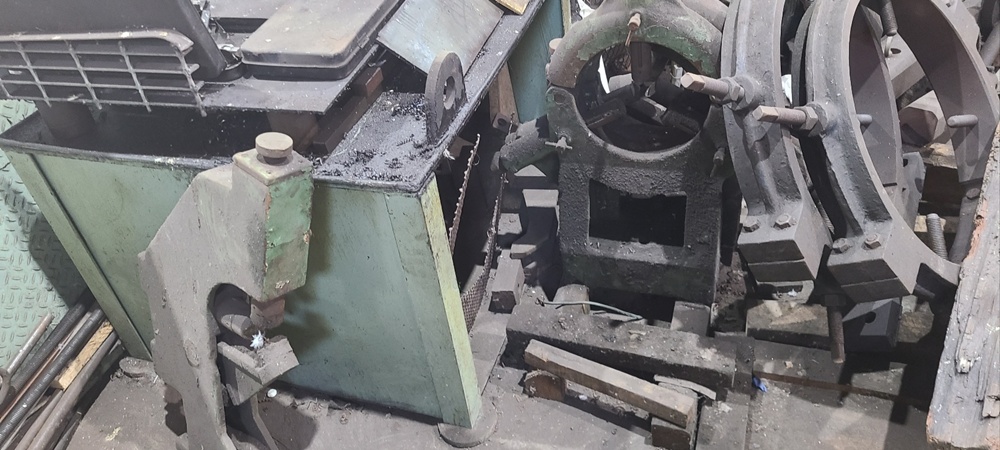

베드스윙 850 용 2세트
전체높이 290
폭 200
길이 450

각 80만원

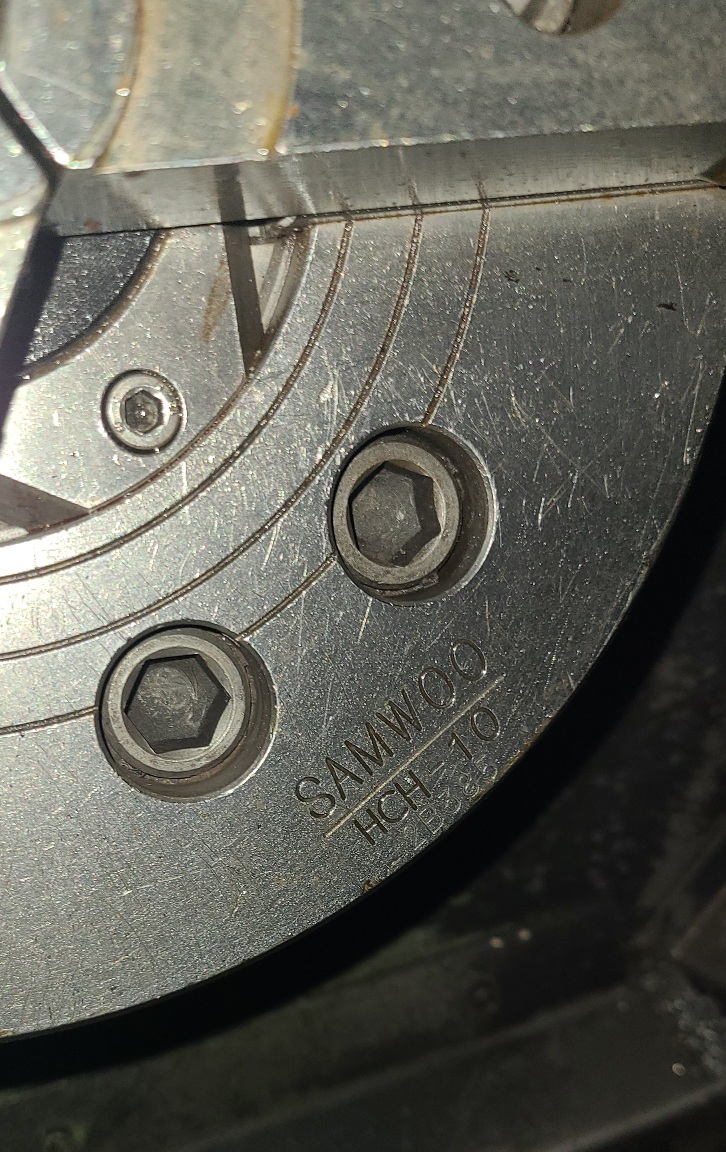

8인치 중실척과 드로바
상태 매우 양호 정밀작업 가능

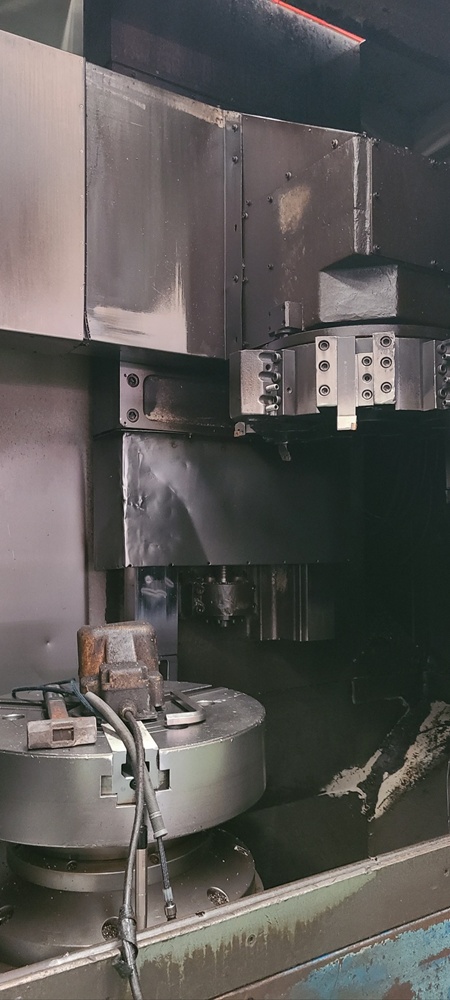

오리지날 CNC터렛

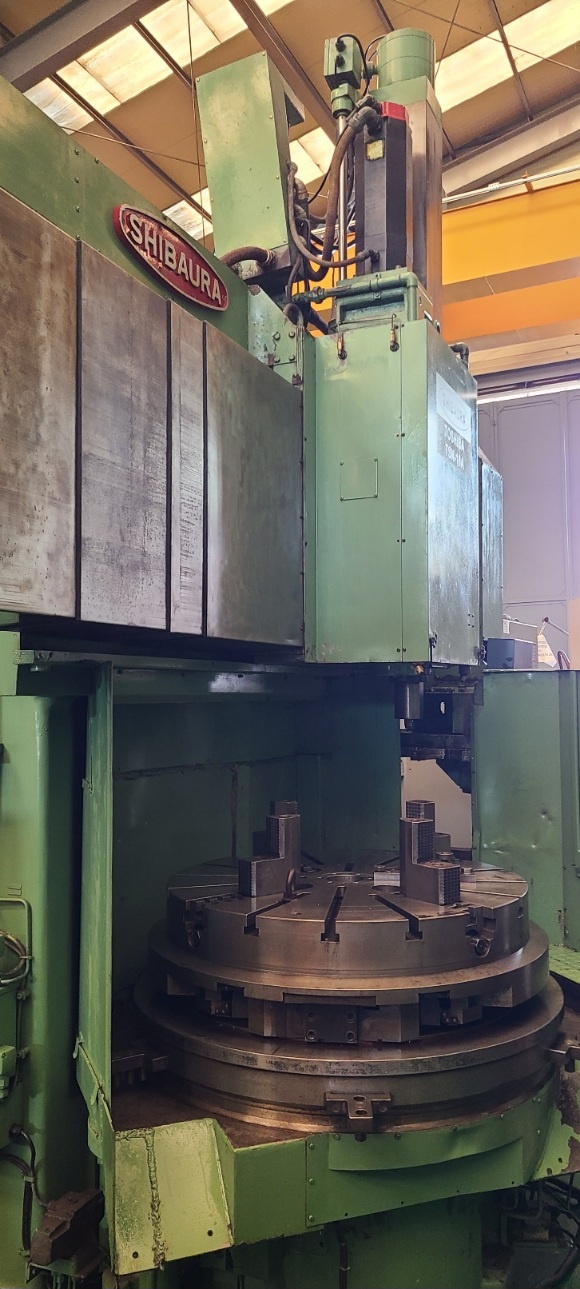

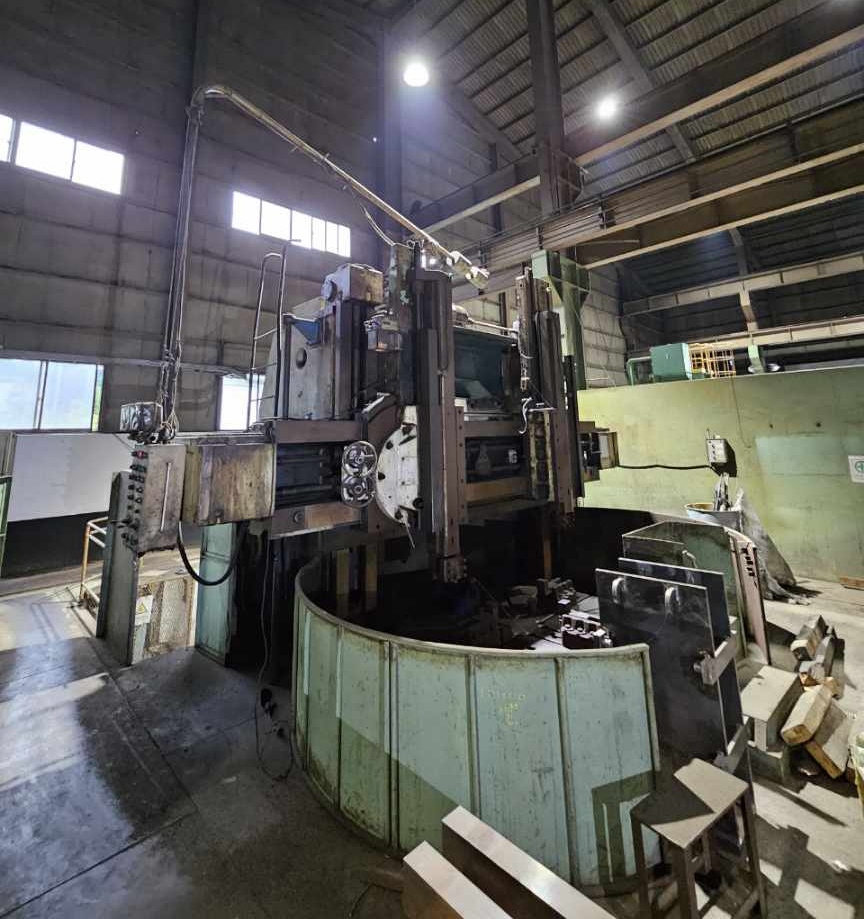

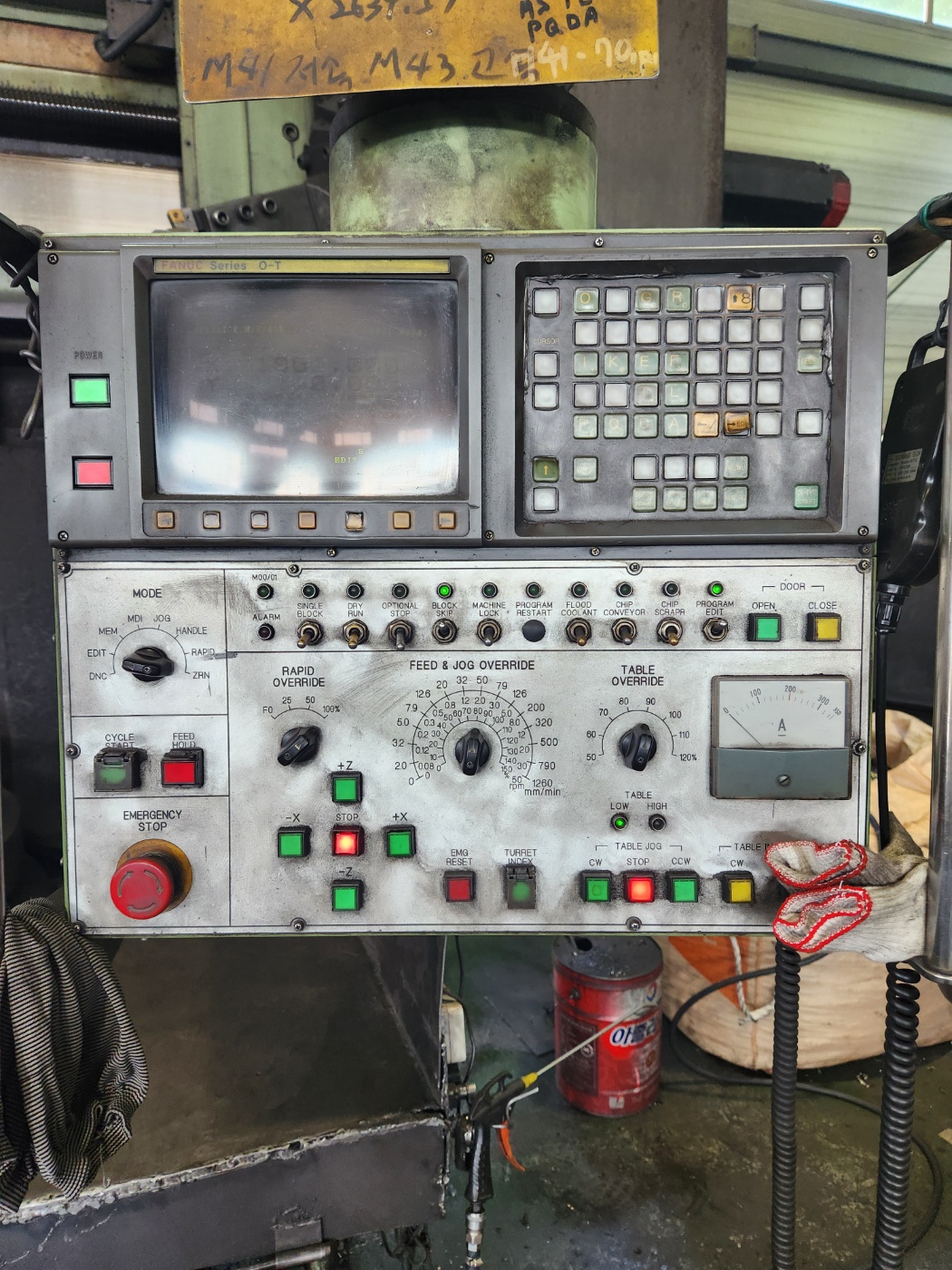

화낙-0T

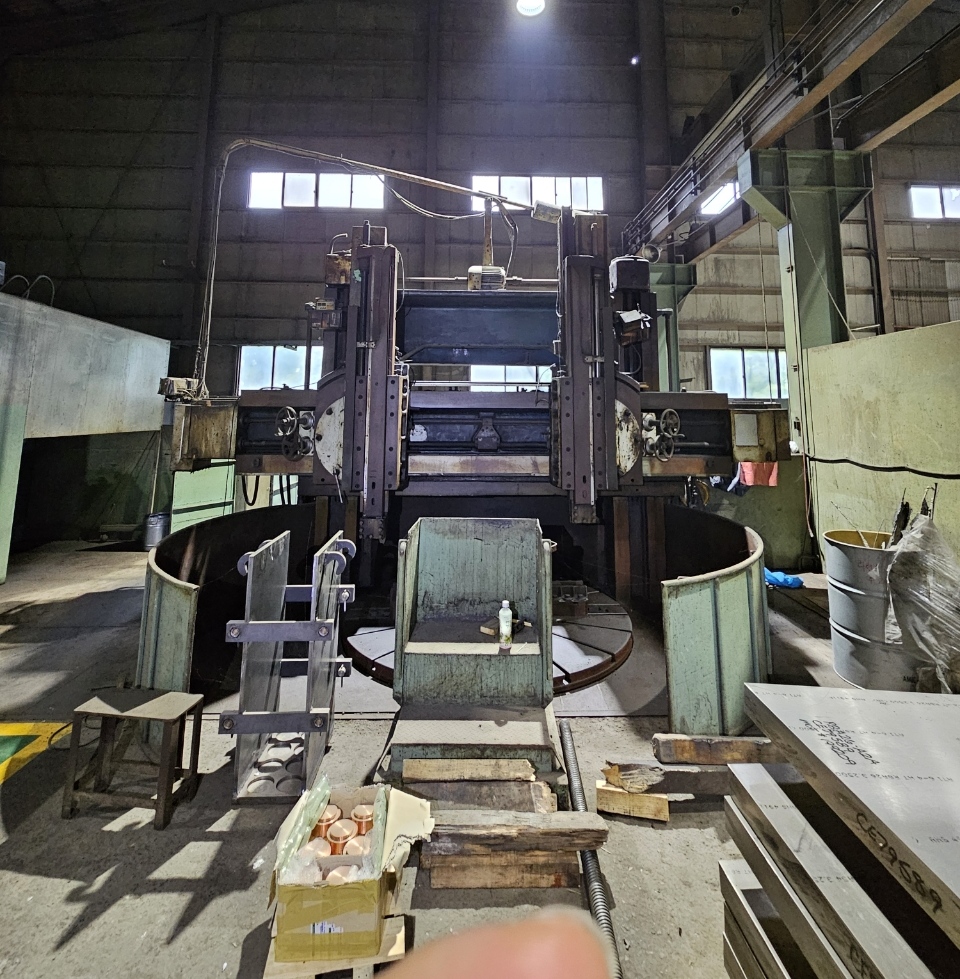

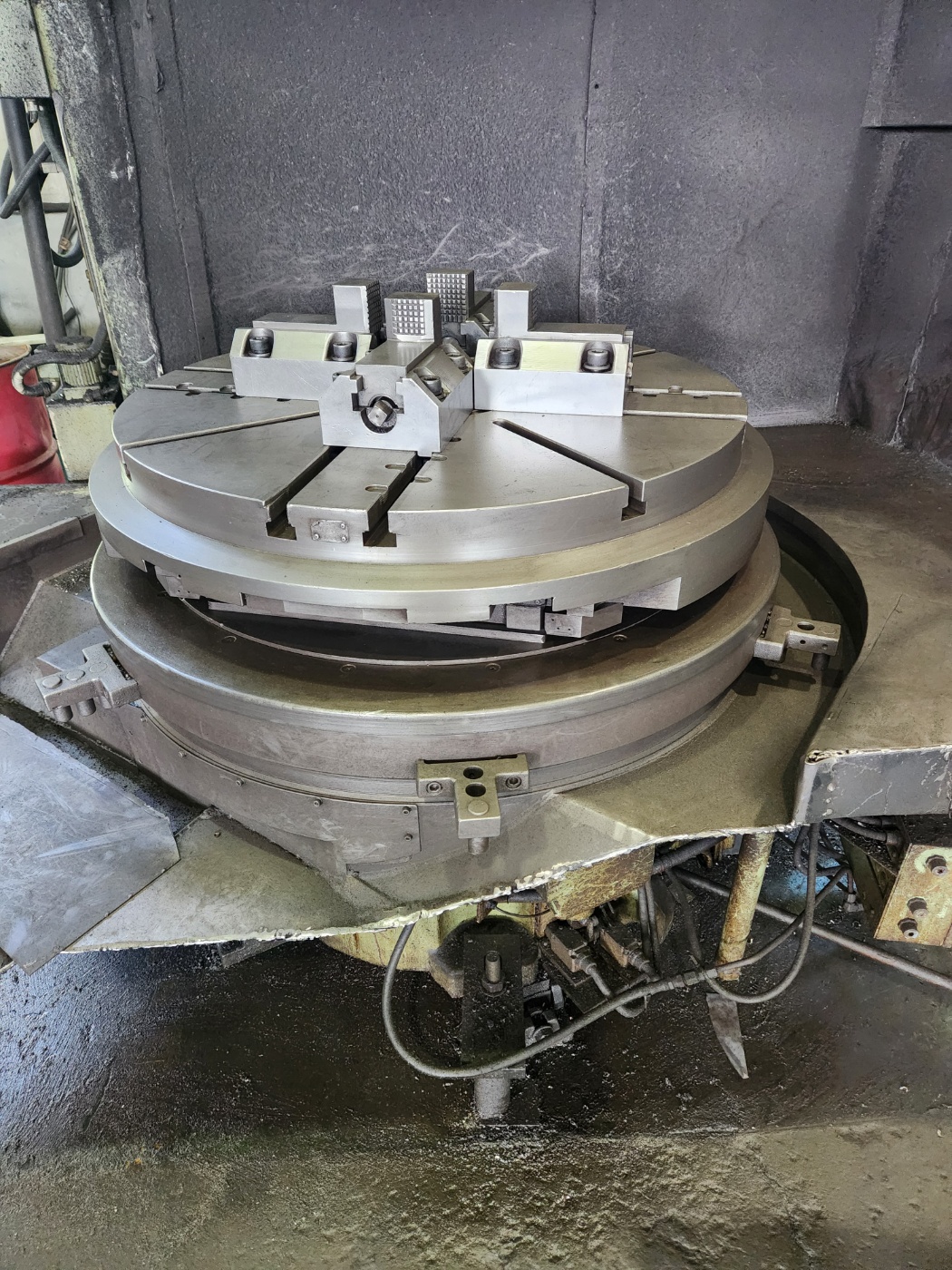

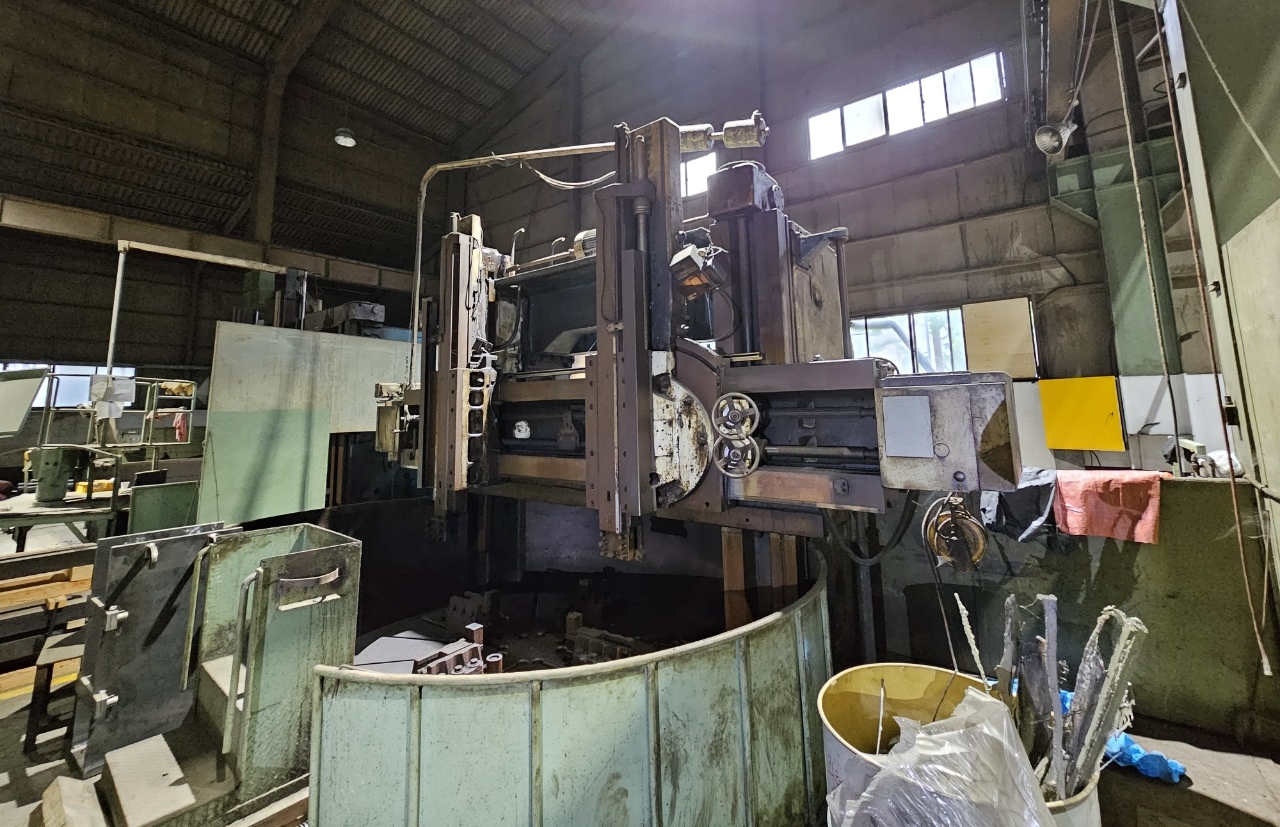

테이블 ￠1250 스윙 ￠1600
정사각 터렛타입 툴헤드 상하 이동거리 800mm

최대 가공높이 1700
주축모터 DC75kw
테이블베어링타입 300rpm
오리지날NC이었고 2011년 수입하여 지멘스-> F-0T로 시스템 체인지함
(MPG핸들장착됨)
전기회로도, 책자 있음
칩컨베어
외형 6x5x5.4m 중량22톤



가동동영상
https://youtu.be/A9EBdaaRkCM
https://youtu.be/Jxwp5Z54GtM

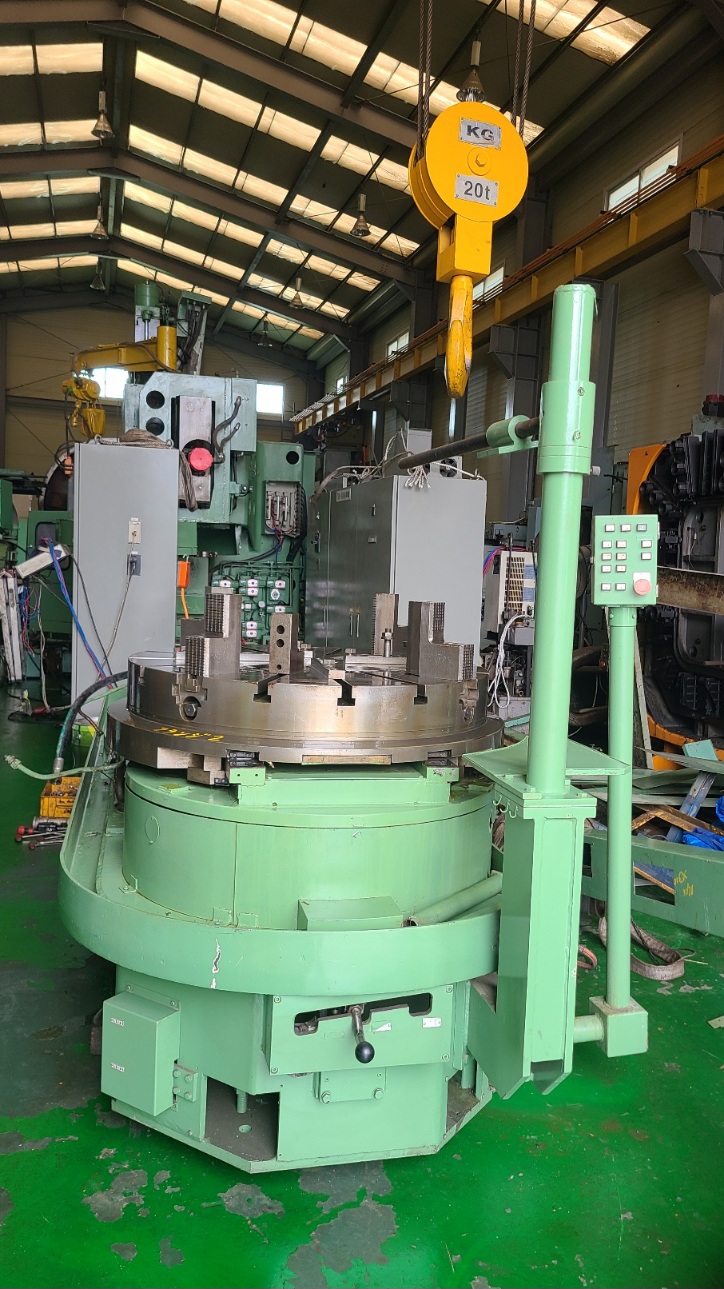

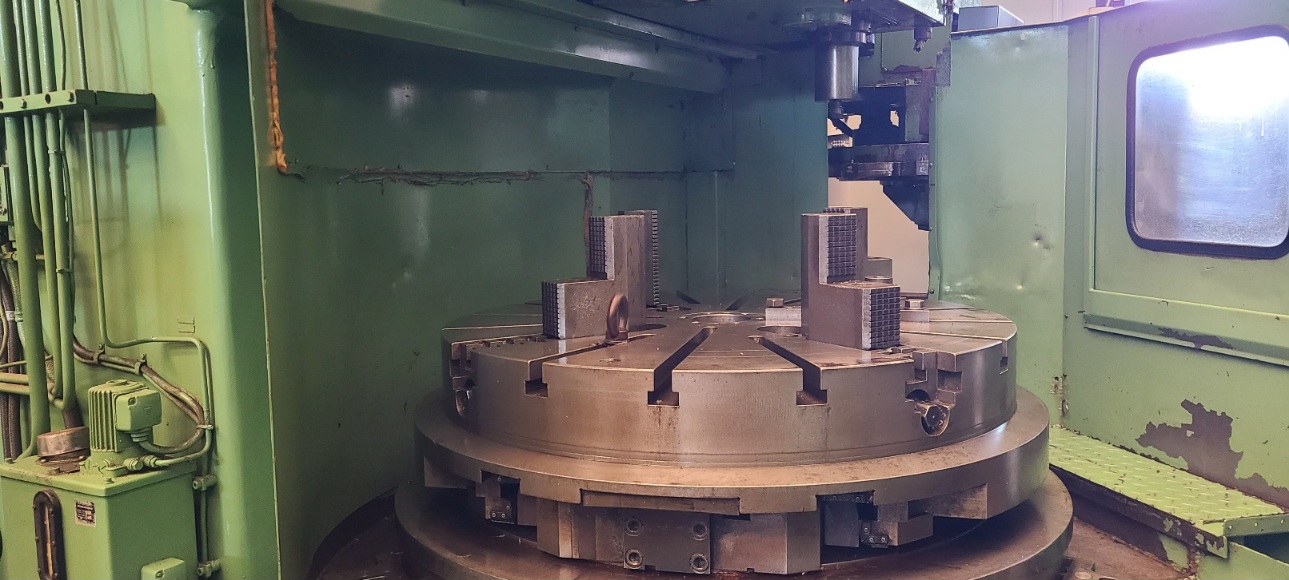

F-0T
척￠1250
스윙 ￠1600
최대외경가공1350
가공높이 1150
램상하 이동거리 900
ATC:12개
30/37kw
350rpm(2단변속)
외형 4980×3650×4930 15톤
정삭가능

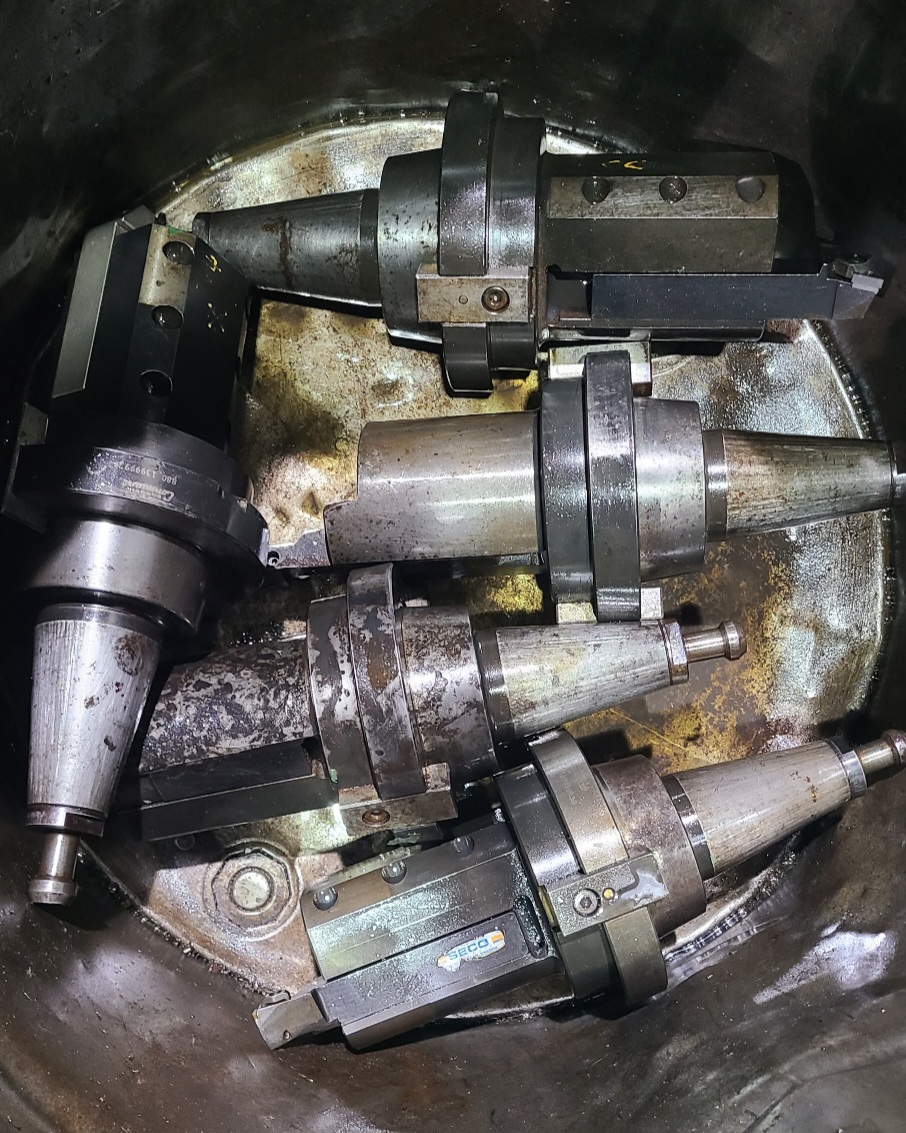

* ATC 현재 10개 사용가능. 툴홀더 6개 있음

youtu.be/pCGQ99NhryE



OM TM2-12N Year 1990
Fanuc 0T
Chuck 1250
Swing 1600
Work height 1150
Ram vertical movement 900
ATC12(12 of 10 working; sensor problem)

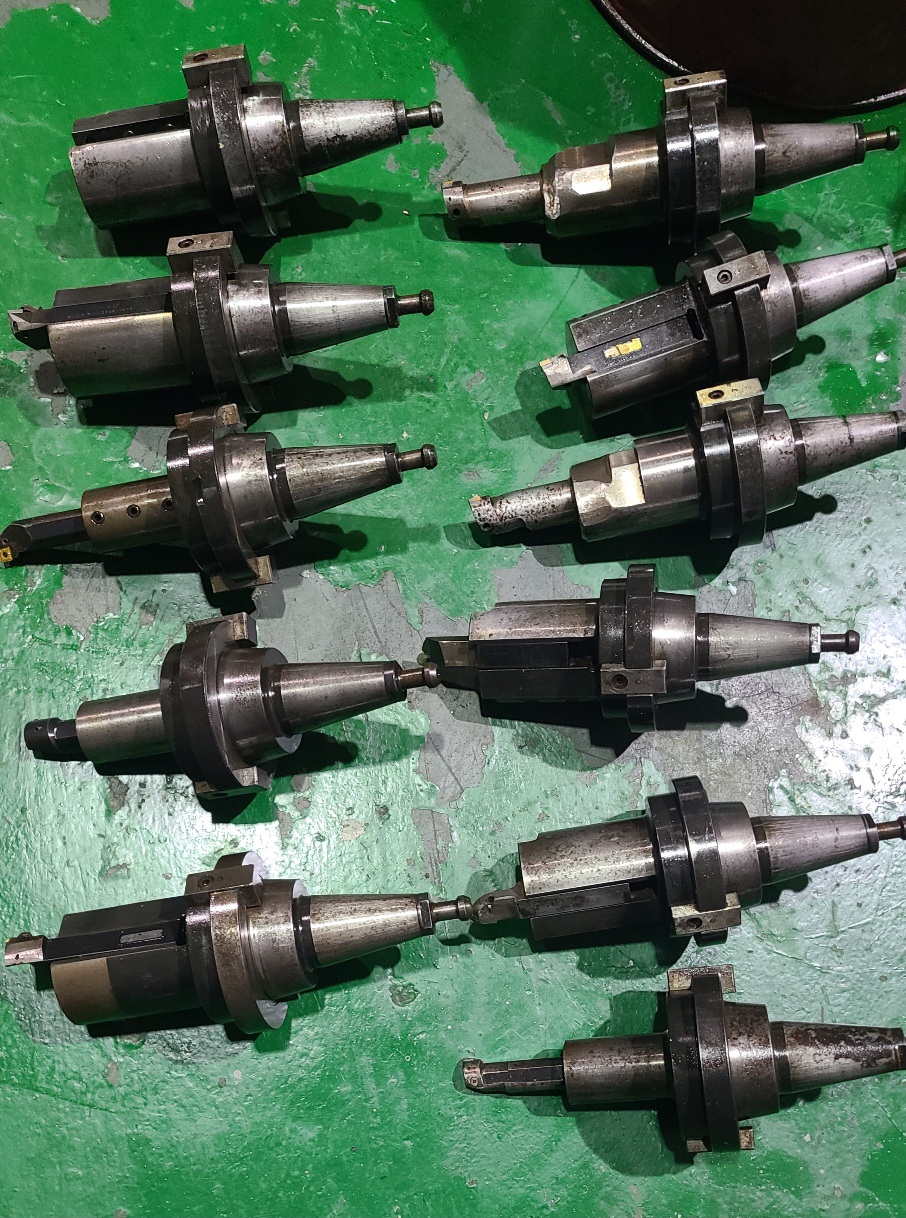

Tool holder 6EA
350rpm
