| 0505-302 |

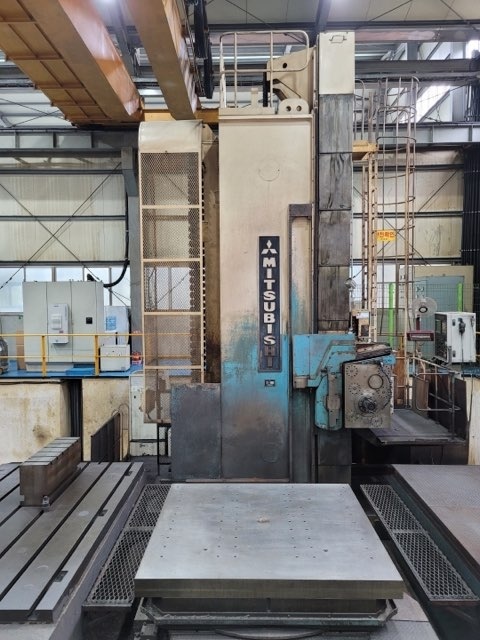

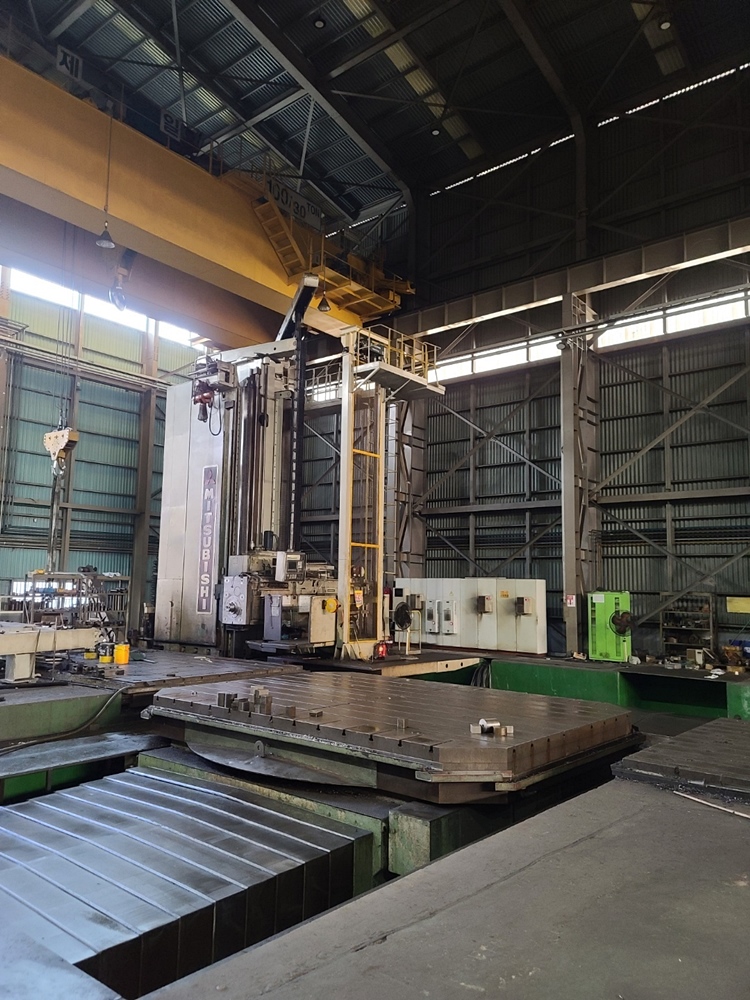

미쓰비시(MITSUBISHI)
|
MAF-RS150C(AQ타입)
화낙15M
(스핀들)ø150,BT50, 3000rpm, 주축관통, 이동량 900mm
(NC로터리테이블 미쓰비시 DIT-AH )
테이블 크기 2000x3000mm
90도 자동 인덱싱 임의각도 0.001도 인덱싱
대회전반경 Ø3500, V축 이동거리1500mm
자체중량 15톤
컬럼과 로터리테이블간 거리를 기본값보다 멀리 설치하면 회전반경 증가
(ATC) 400개(170+60+170) 또는 230개선택 설치가능

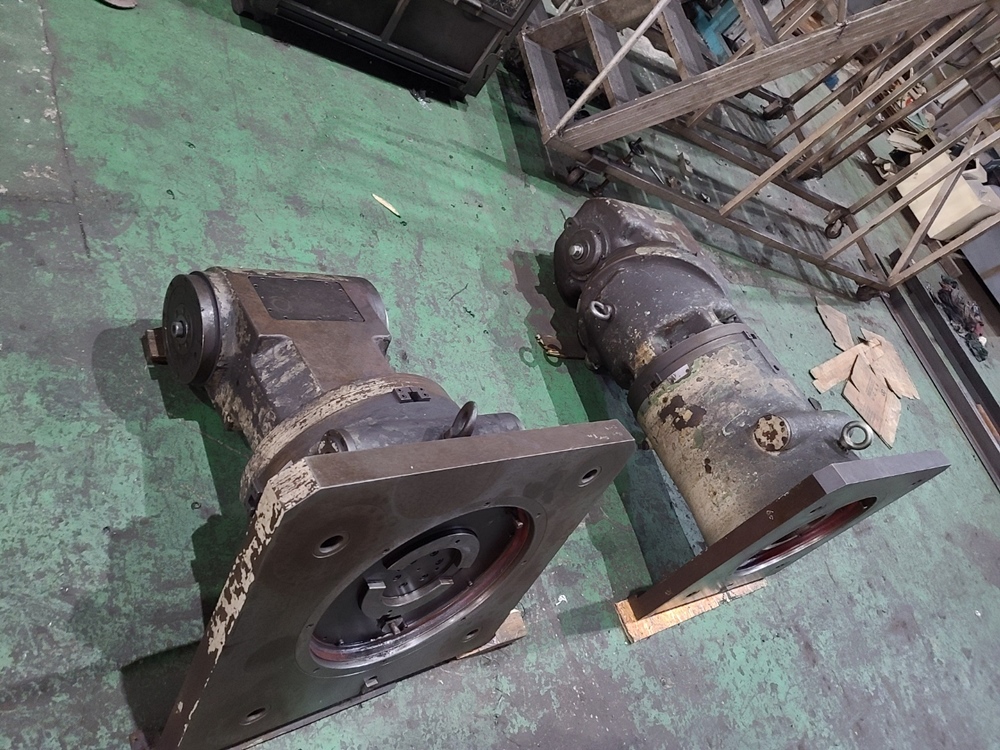

(90도앵글헤드)자동탈부착, 2000rpm, 15도 자동 인덱싱
(각축이동량)(XYZWV) 5000x2200x1100x900
(전력)160kW
(설치공간) 11650 x 11470 x 6300
(총중량) 50톤(본체 35톤)
칩컨베어 4개(1개만 설치 가능), 절삭유탱크장치
일본수입보관중
(구입시 선택사항)
1) 오리지날 사양 전체 설치
2) Y축 2500mm 으로 개조 설치
3) ATC, AAC 없이 설치
4) ATC, AAC
5) 기초공사 관련 별도
동영상
|
1997년 |
\0 |
                       |
|
| |
| 0505-301 |
미쓰비시
|

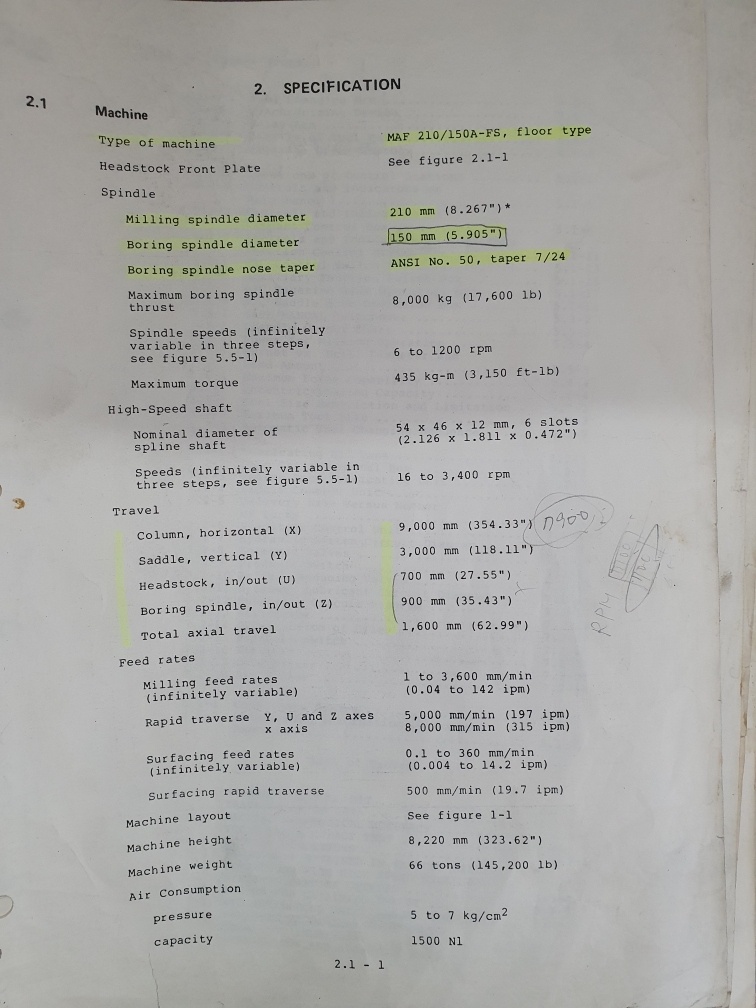

MAF 210/150A-FS
화낙 16iMB
스핀들 150
9000x3000x700x900
헤드인아웃 700mm
스핀들인아웃 (Z) 900
총1600mm

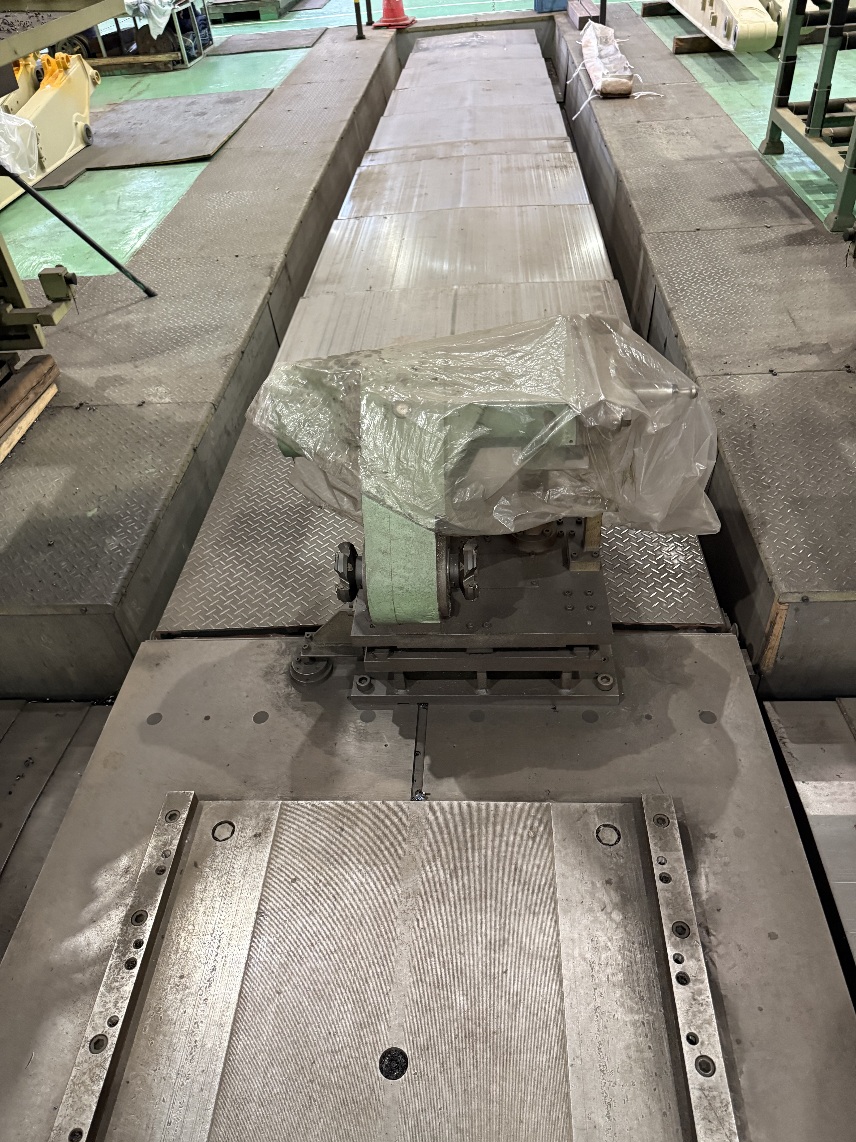

x축이동거리기본3M에 6M연결됨(이동3M로 설치됨)

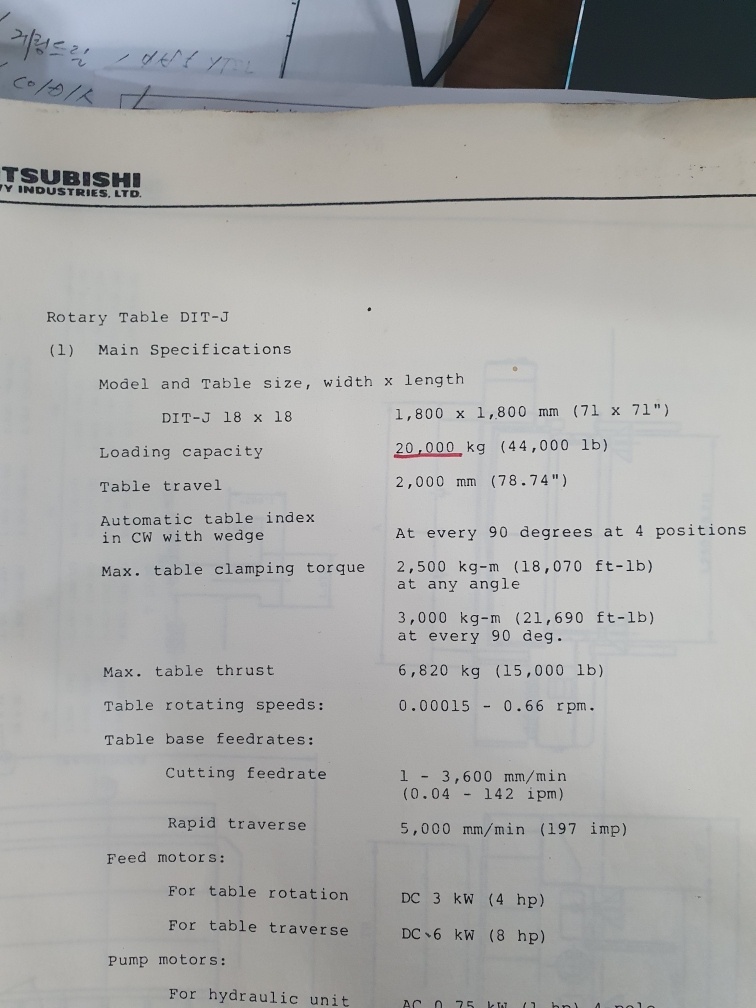

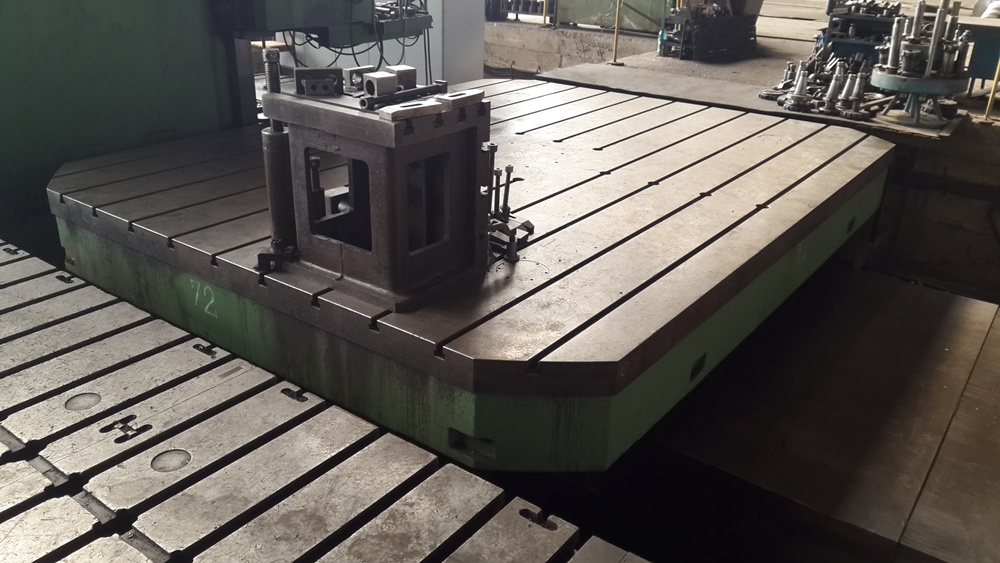

로터리테이블 DIT-J 18X18 (1800X1800, 20톤, 이동량 2000, 90도 자동인덱싱, 회전반경 2600)
고정테이블 1개
주축회전속도 1200rpm
BT50
기계크기 17.5m / /(H)8220
기계중량 66톤
|
1981년 |
\150,000,000 |
.jpg)                     |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
| 0505-315 |

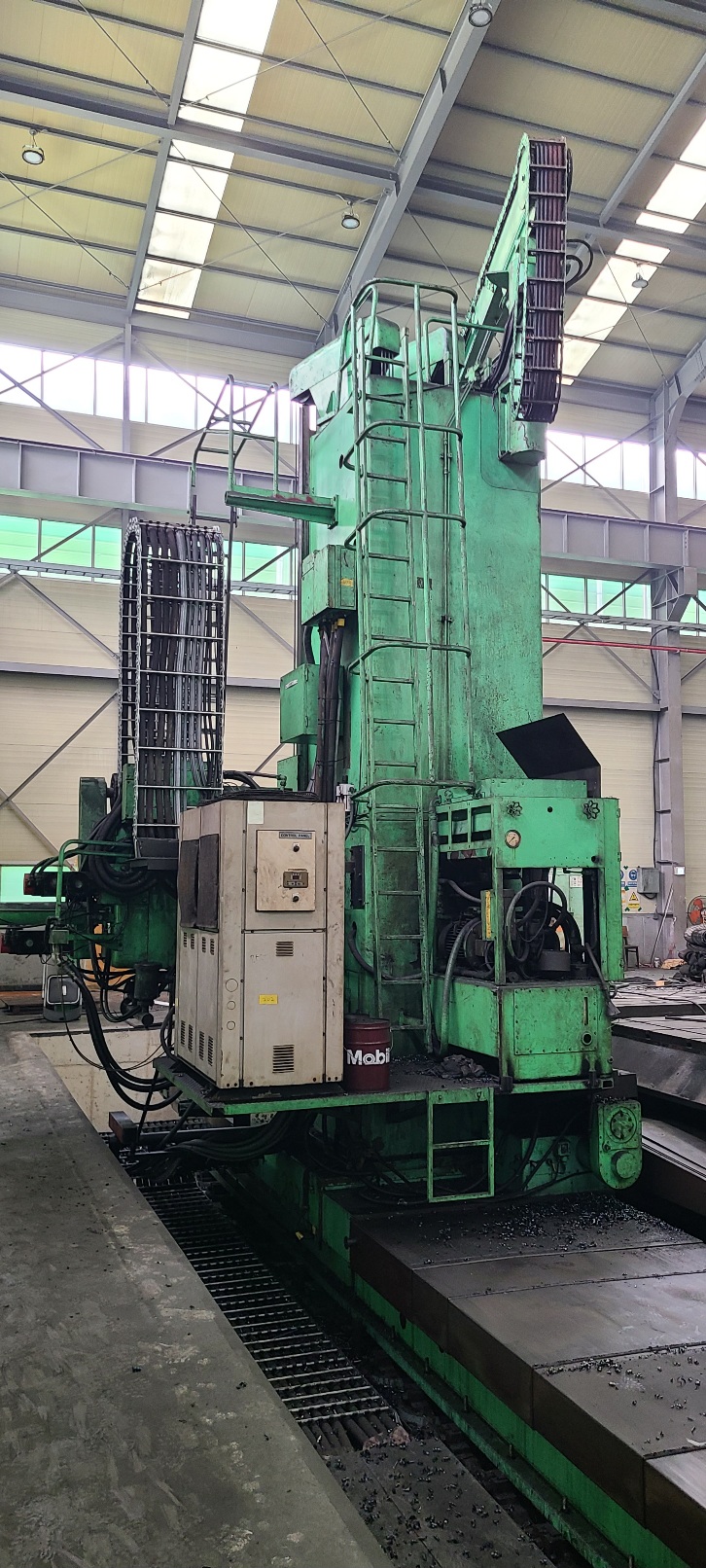

구라끼
|
NC100
화낙16M
주축100파이
면판 Ø500
로터리테이블1200x1200, V축 이동거리 1800mm
보조테이블 2400x1800mm
XYZ :3500x2350x700mm
툴홀더, 테이퍼 가공, mpg핸들
범용후로아 올수리 및 컬럼 추가제작장착, 범용>NC로 개조됨
로터리테이블 원형 띠 스케일 및 디지탈로 각도확인
현장인도
|
|
\50,000,000 |
      |
|
| |
| 0505-314 |

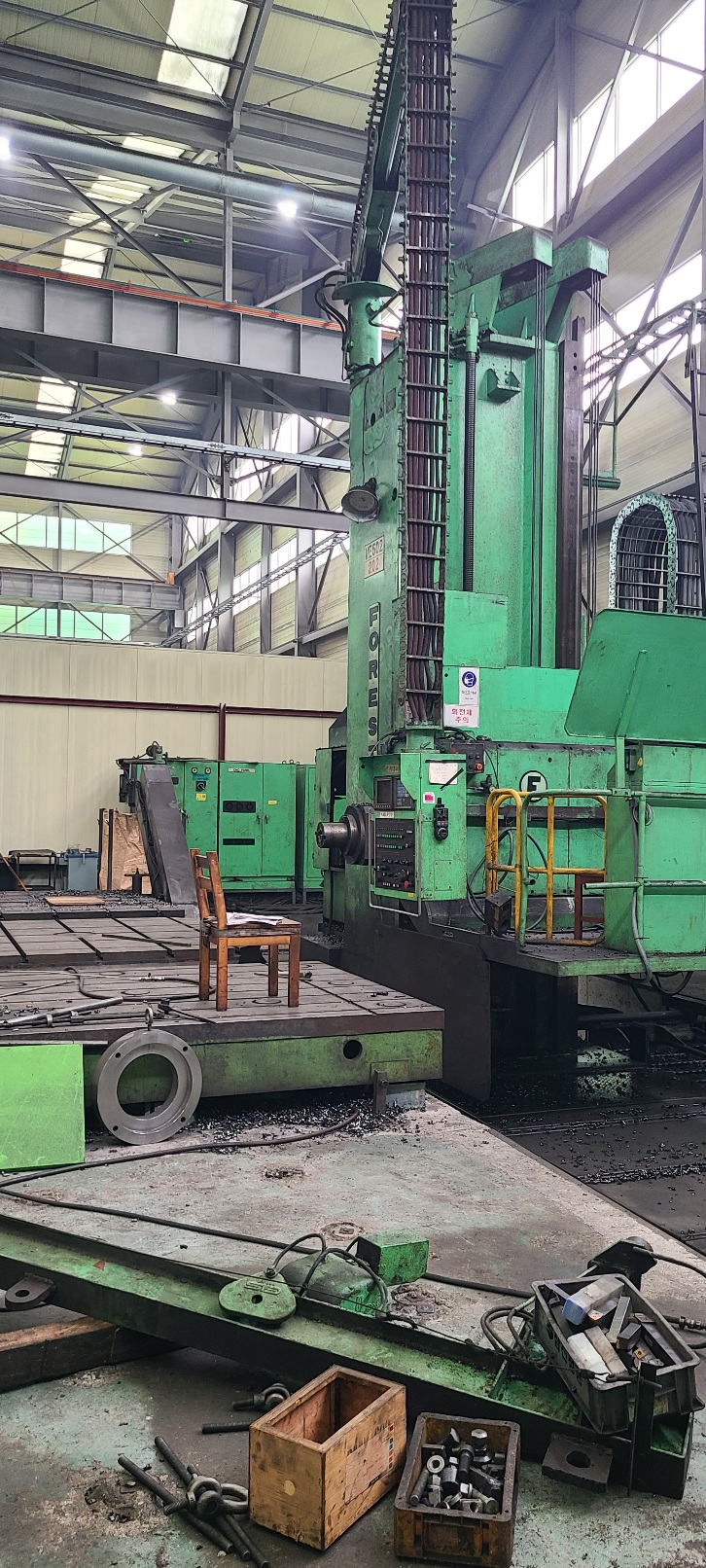

TOS
|
WHN 13.8(Ø130)
2009년 레트로핏
Heidenhain iTNC 530
테이블 1800 x 1800 mm
가공중량 10000 kg
주축회전속도 900 rpm
machining: in 4 axes
XYZ 3500x2000x1250
해외사용중
|
1986년 |
\0 |
 |
|
| |
|
| |
|
| |
|
| |
| 0505-310 |

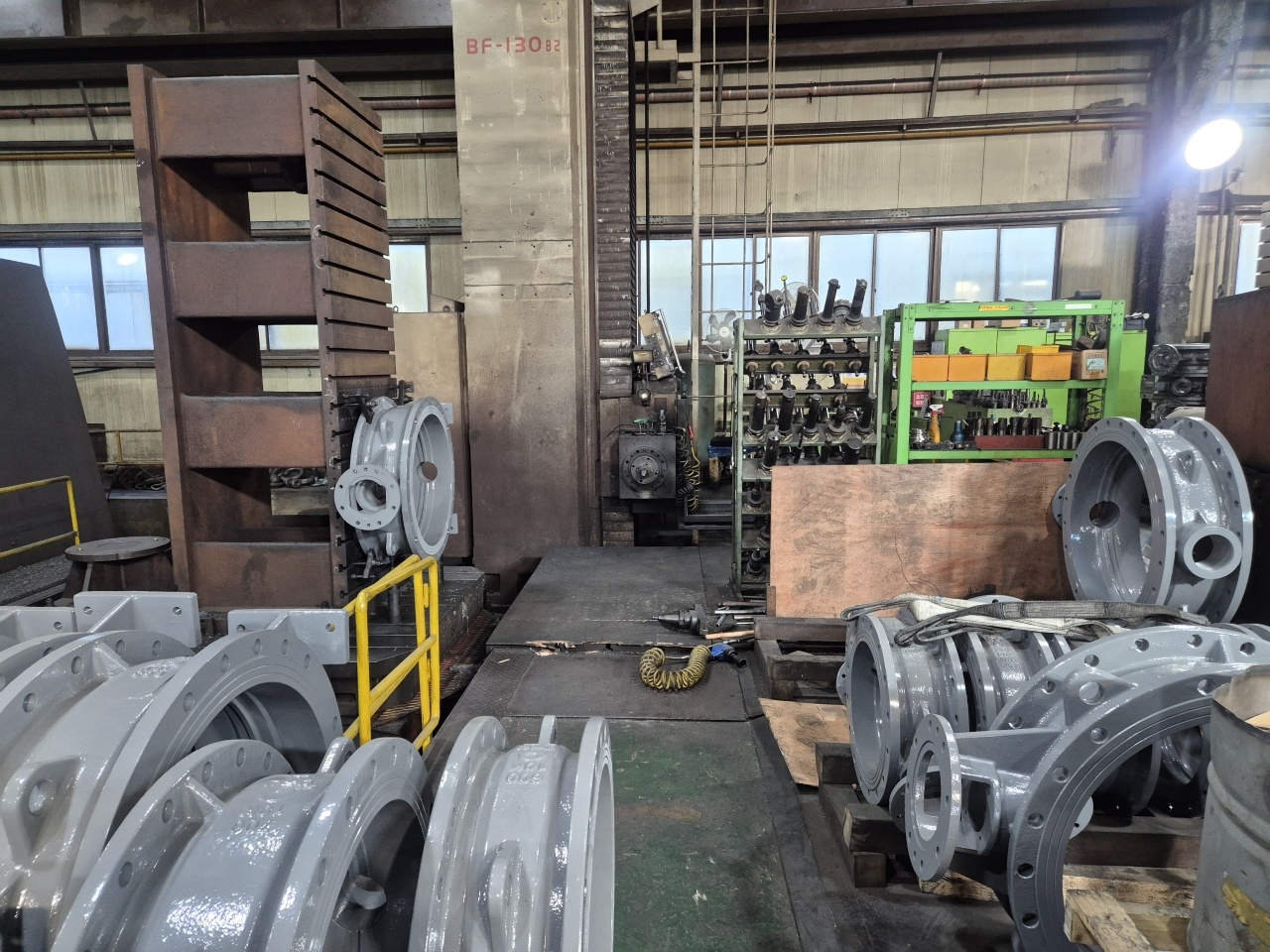

노무라(Nomura)
|
HBN-135QF
FANUC 31i-MB (10.4” LCD)
스핀들 지름 135mm
XYZW : 6,200x4,000x700x350mm
스핀들+퀼 이동량 : 1,050mm
스핀들 회전속도 : 6~1,800rpm
스핀들 모터 : 화낙 αi140/6000 AC 37/45kW
로터리테이블 NRT-20/25B
테이블 사이즈 : 2,000x2,500mm
가공중량 : 30,000kgs
V축 이동량 : 2,000mm
테이블 최소 인덱싱 각도 : 0.001 도
BT50
ATC없음
X/Y/B/V 축 linear scale
주축관통냉각, 열교환기, 칩컨베어
포터블 스크린 컨트롤 (iPendant)
장비 사이즈: 13480*9400*7570mm
장비 중량: 30,000kg
|
2019년 |
\0 |
                     |
|
| |
| 0505-309 |
미쓰비시(MITSUBISHI)
|
MAF-RS150C(AQ타입) 2APC
스핀들 ø150
화낙15M
스핀들 : BT50, 3000rpm, 주축관통, 이동량 900
NC로터리테이블 미쓰비시 DIT-AH
2000x3000
90도자동 인덱싱 임의각도
0.001도인덱싱 최대회전반경 Ø3500, V축 이동거리1500
자체중량 15톤
ATC 400개(170+60+170) 또는 230개선택 설치가능
90도앵글헤드자동탈부착, 2000rpm, 15도 자동인텍싱
각축이동량(XYZW) 5250x2500x1100x900
전력 160kW
총중량 약 50톤(본체 약 35톤, 로터리테이블 15톤)
칩컨베어 4개, 절삭유탱크장치
공장 사용중
CNC Floor Boring Machine
Mitsubishi MAF-RS150C , Year 2005
Fanuc 15M
spindle dia. 150mm
BT50, 3000rpm, Thru coolant
XYZW 5250x2500x1100x900mm
Rotary Table 2000x3000mm (90degree auto indexing, 0.001degree)
V axis movement 1500mm
Table weight 15tons
2APC
ATC400
Chip conveyor 4EA
|
2005년 |
