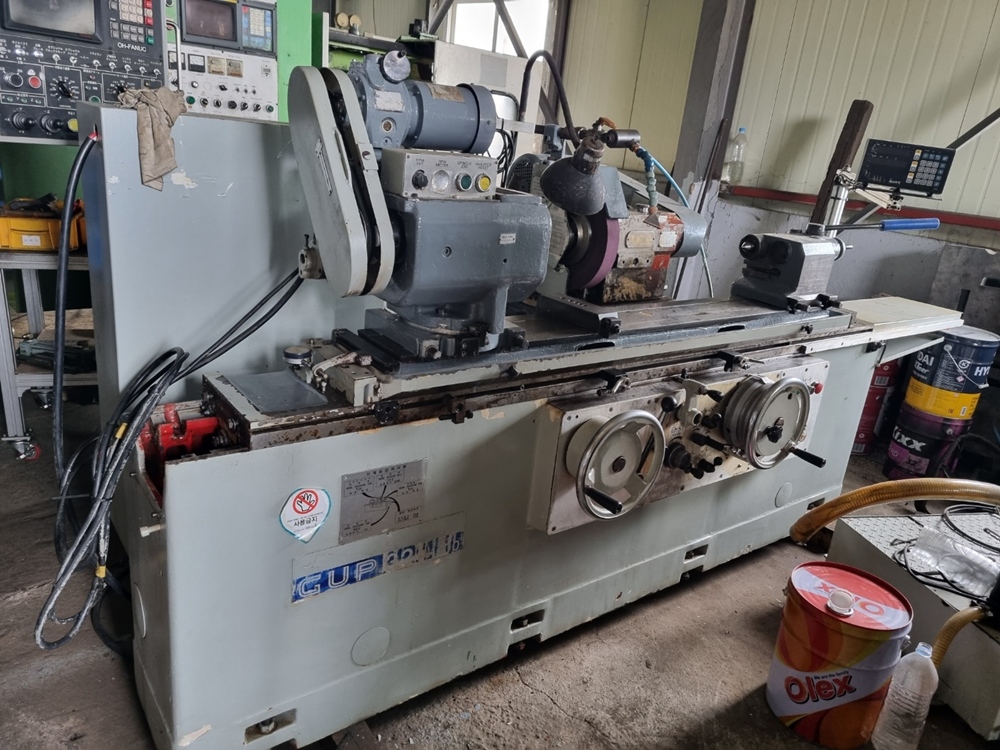

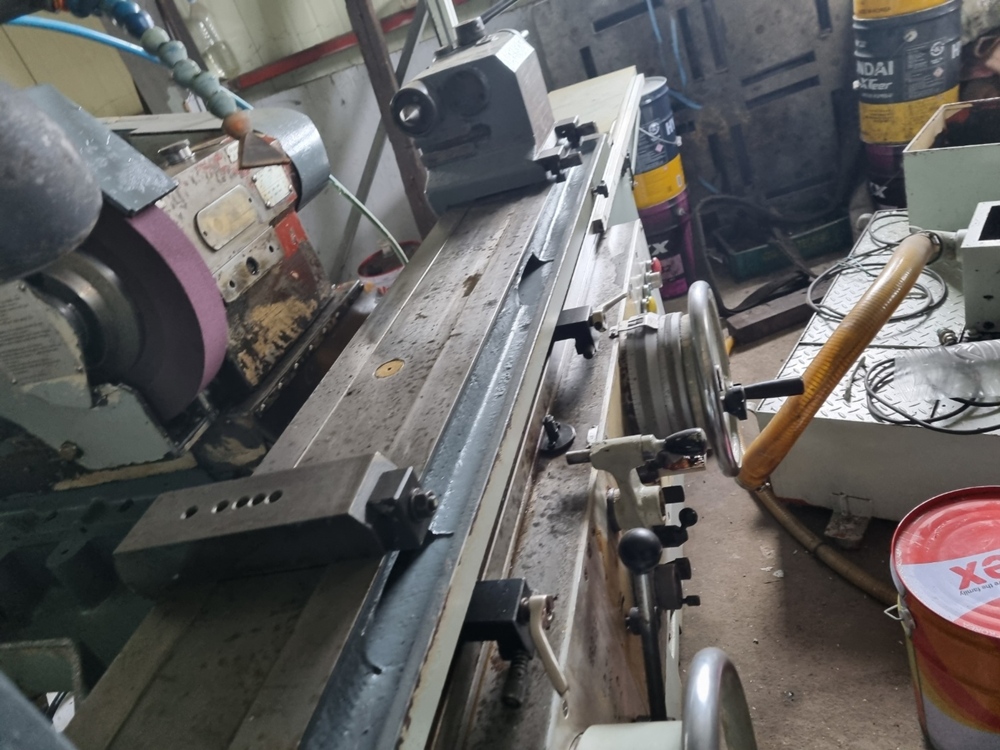

테이블 스윙 320
센터간 거리 500
연삭 지름 0~300
숫돌 (외경x폭x내경)455x75~100x127
숫돌 회전속도 1380rpm
테이블 최소 결정단위 0.0001
테이블 선회 각도 12.5~0/10~0 도
주축 : MT 4번, 회전속도 10~500rpm

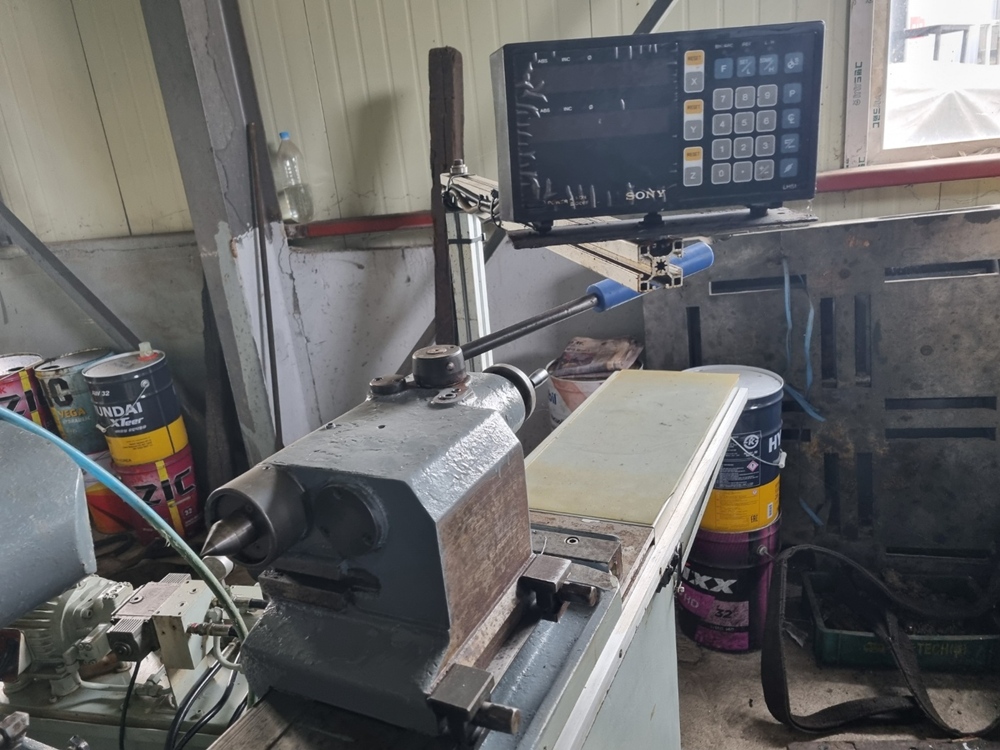

심압대 : 수동레버식, MT4번, 이동거리 25mm
중량 6000kg


Table swing 320mm
Distance between centers 500
Grinding diameter 0-300
grindingstone (external diameter × width × internal diameter) 455×75–100×127
grindingstone rotation speed 1380 rpm
Table Minimum Determination Unit 0.0001
Table turn angle 12.5 to 0/10 to 0 degrees
Main axis: MT 4, rotational speed 10-500 rpm
tailstock: manual lever type, MT4, travel distance 25 mm
Machine Weight 6000 kg

화낙18i-TA
10인치 3본척
가공사이즈  지름6~150mm
가공길이 125mm
척 커버내 스윙 260mm
테이블상 스윙 600mm
헤드이송량(X) 170mm
테이블 이송량(Z) 500mm
주축 회전속도 100~850rpm
주축 각도변환 -5~15도
숫돌 휠 스핀들  OH-10G 10,000rpm
                       OH-15G 15,000rpm
일본 정밀가공용 사용중
소요면적 2535x1990x(H)1640mm
중량 2300kg

 가공사이즈 200x500

동영상
youtu.be/4bYACi8L1hc

디지탈



디지탈1축
지그공구, 휠바란스, 스페어 휠
정도좋음

화낙6T(각 2축)
테이블 2000
스윙 2300
통과높이(크로스레일까지) 2400
램 사이즈 230x230
램 상하이동 1200
좌측 연마기 : 2축 NC, 현재 숫돌 외경 Ø300, 유압 드레싱 장치
우측 NC 선삭 헤드(2축 NC)

동영상
https://youtu.be/r8N1fDcd61U
youtu.be/qXfhzXLV3us

상태좋음

4베드타입
스윙 2500
면판 Ø1200
심압대 퀼 외경 300
베드폭 1600
베드길이 16m
가공중량 70톤
DC모터 및 인버터 펜던트 조작방식(국산) 교체됨
설치면적 20m x 6m 높이3m

내경장치
바란싱다이
예비숫돌프렌지3개
상태양호

최대베드스윙 690
최대가공길이 2750
숫돌크기 Ø813
기계 총 길이 6000

수직내경.외경 .로터리연마기
화낙0iTD
4본척 Ø1400
척킹 사이즈 Ø1800
최대 스윙 Ø2000
램사이즈 520x430
램 상하이동 850
통과높아1000
절삭유장치
칩컨베어

●선반가공
외경가공 Ø2000
가공높이 890
램 상하이동 850
내경가공경 Ø510 미만일때 현재의 툴 홀더에 바이트를 직접 체결하는 방식으로 가공시 가공깊이 350이고 바이트 생크 길이에 따라 떨림없이 5000mm 까지 가공됨
내경가공경 Ø630 이상일시 가공깊이 450
정사각 수동변환 터렛 160x160
툴홀더 유압식 탈부착, 툴홀더 탈거시 좌측 컬럼에 보관


●수직원통연마
선반용 사각툴홀더는 좌측 컬럼봐홈에 보관후 좌측 내경 작업용 고주파연마 스핀들 사용함
내경가공경 Ø660 까지
24000rpm
BT30
가공깊이450

우측 외경가공 및내경연마 스핀들
외경가공경 Ø2000
가공높이 450
내경연마 사양도 동일함
숫돌아바 BT50. 유압탈부착방식

화낙파워메이트
내경연마장치
마포스게이지 없음
가공경 320
센터거리 600

https://youtu.be/I9-pxm5ebeE

화낙15TA
가공능력 : 연삭 홀 직경 50~400mm ,연삭 홀 길이 400mm, 테이블상 스윙 700mm
공작주축대(Y) : 전후 이동량 400mm, 선회각도 ±1도
테이블(Z) : 좌우 이동량 850mm
숫돌받침(X) : 전후 이동량 300mm

주축관통경 50mm
주축회전수 10~300rpm
테이퍼 MT6

숫돌축 회전수 3100~13000rpm, 7.5kW

설치면적 5475x4500x(높이)1850
장비중량 8000kg (NC장치, 커버포함)

쿨런트 탱크
로터리드레서(내경, 단면용)
척아답터(미세조정기능)

기계중량 약 9,200kg
