| 0404-798 |

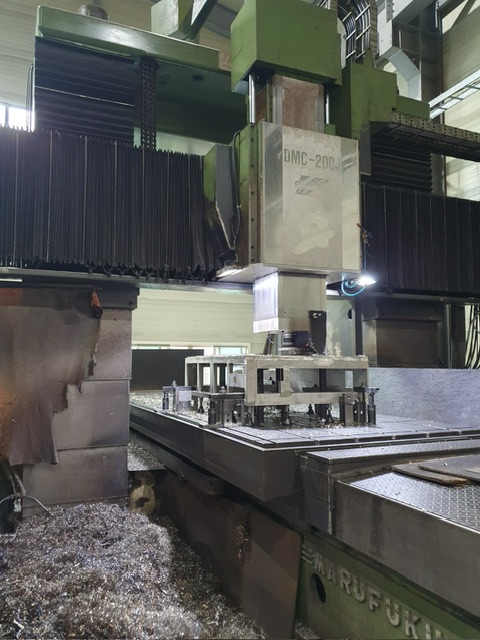

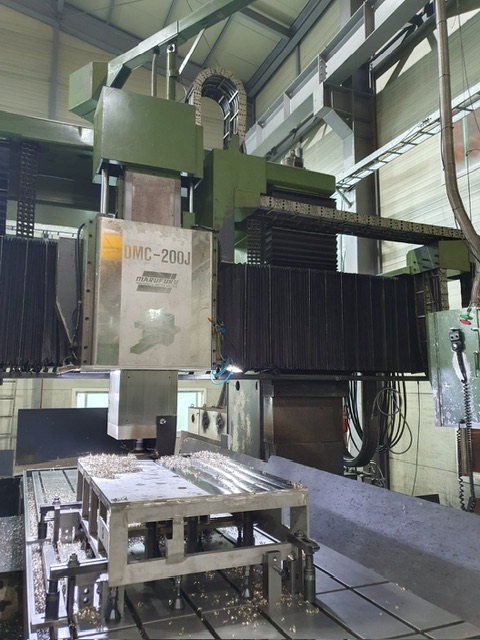

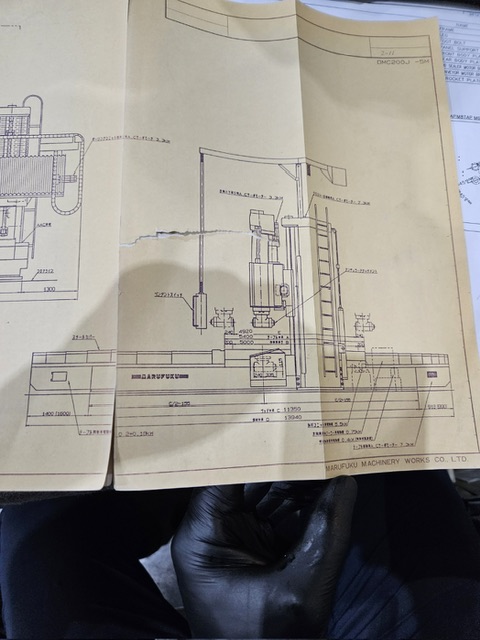

마루후꾸
|
DP220WNC-6M(2350x6000)

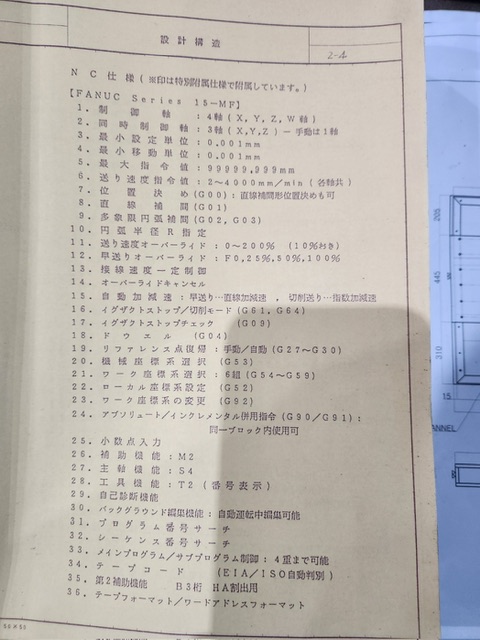

화낙15MF(동시 3축)
테이블작업면적 1,800x6,000mm
테이블 이동거리 6,250mm
문폭 2,350mm
최대가공폭 2,200mm
최대가공높이 1,300mm
Z축 이동거리 500mm (최대 600mm가능)
테이블 상면에서 주축 밑면까지 거리 1,400mm
세이퍼헤드 :상하이동량 350mm, 선회각도 +90~-90도, 최소설정단위 0.001도
밀링스핀들 : AC 11/15kW, 회전수 30~3,000rpm(HA어태치먼트 장착시 30~10,00rpm)
슬라이드 스트로크 500mm, BT50, 풀스터즈 MAS P50T-2
AAC 1EA
90도 앵글헤드 : 1,000rpm, 90도 자동인덱싱
보관대에서 손으로 90도 회전 후 MPG 탈부착 반자동방식
기계크기 13,700x6,870mm
기계높이 5,000mm
정상가동중
|
1992년 |
\90,000,000 |
 |
|
| |
|
| |
|
| |
|
| |
| 0404-793 |

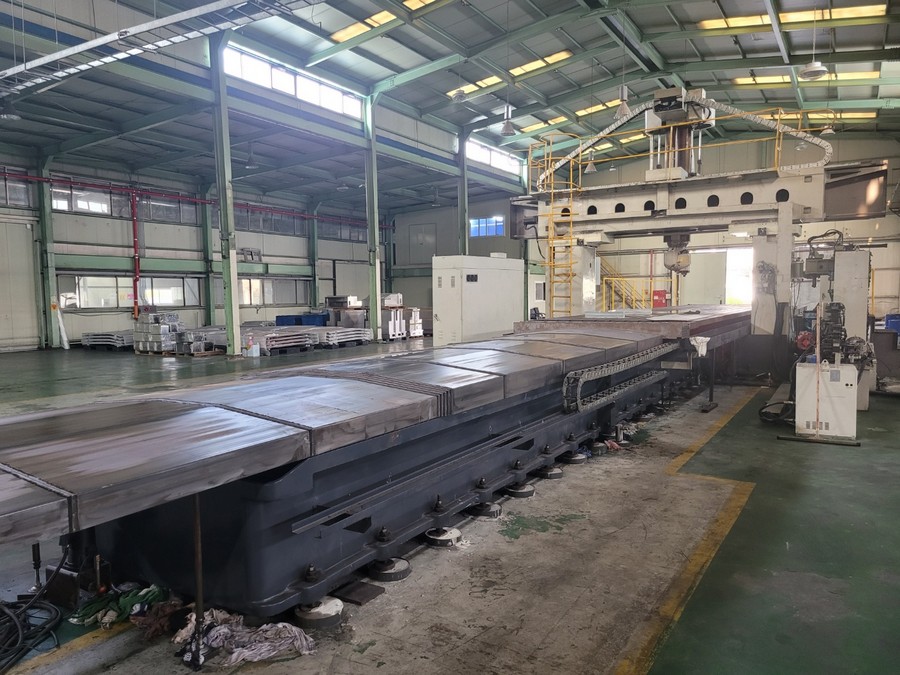

남선(NAMSUN)
|
SOLAR-A
화낙31iM(2018년 교체)
테이블 2,500x12,000
문폭 3,000mm
X축 이동량 12,000mm
앵글헤드 장착시 가공폭 2600mm 가공높이 700mm
램 상하이동 700mm BT50, ATC60, 주축3,000rpm(22/15kW)
유니버셜 2축 분할 헤드 (NT50, 상부90도 분할, 하부 180도 분할, 20~1,920rpm)

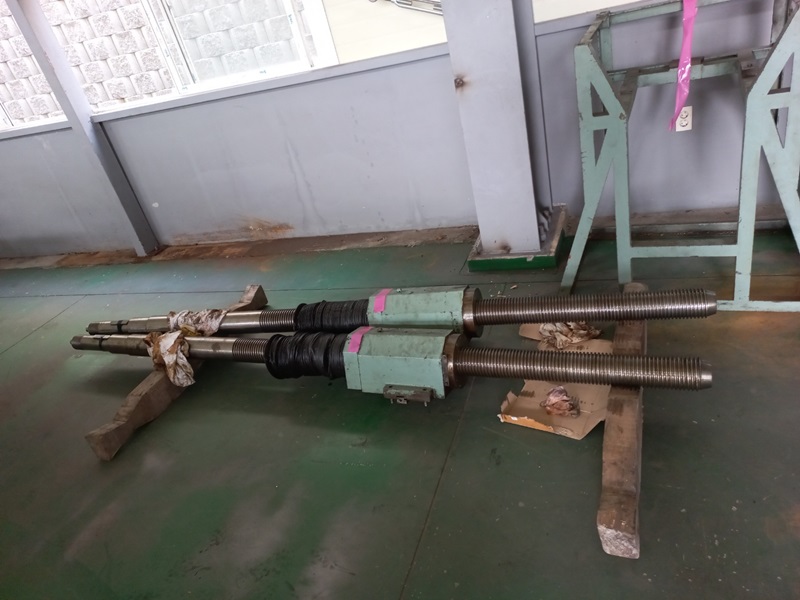

볼스크류
|
2018년 |
\0 |
          |
|
| |
| 0404-788 |

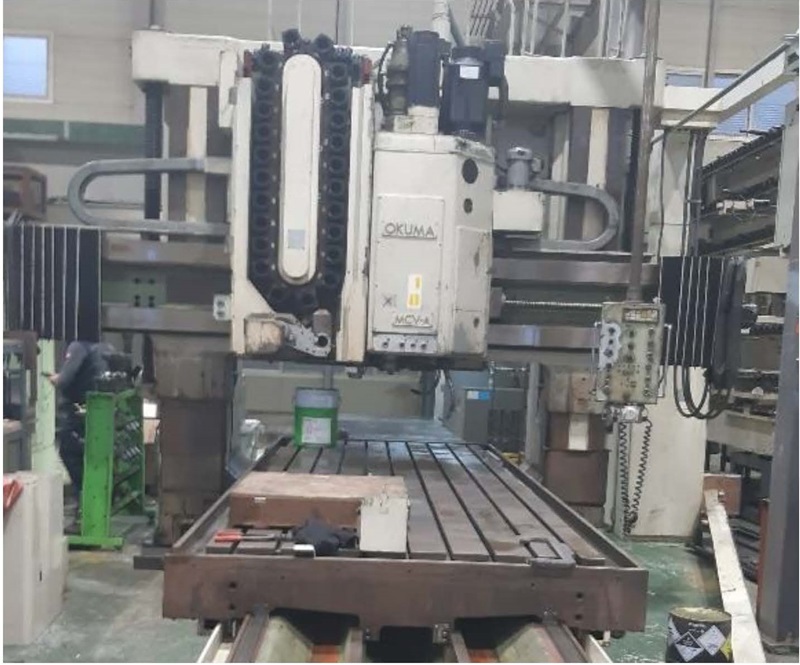

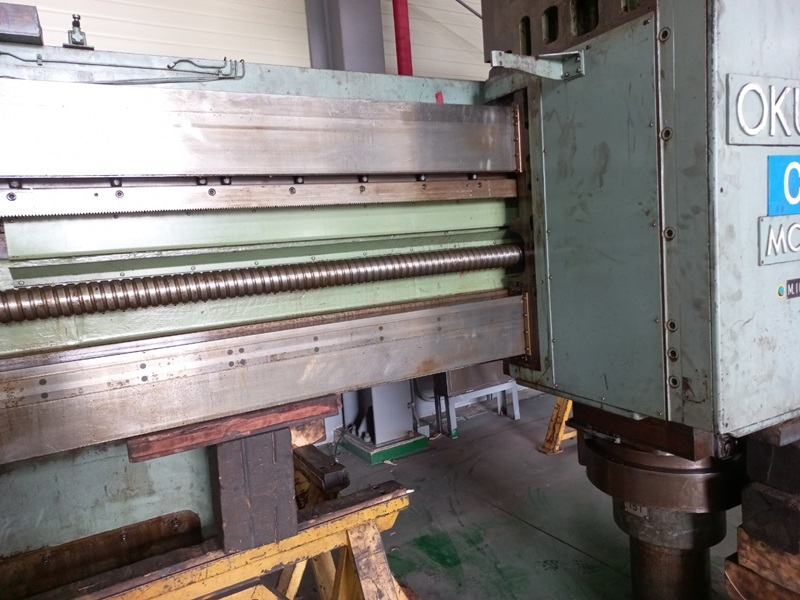

오꾸마(OKUMA)
|
MCM-B2565
OSP-E100M
통과폭 2550
통과높이 1520
테이블 2000x6300
XYZW 6500x3200x800x1000
3000rpm
ATC 70
AAC :헤드 고정부착형, 인덱싱 90도
금형옵션
자동공구옵셋
데이타서버
사용공구 약 500개 포함
youtu.be/trEAZpwTLR0
|
2006년 |
\0 |
|
|
| |
|
| |
|
| |
|
| |
|
| |
| 0404-749 |
시그마
|
SDV-3216 HLAS
화낙0iMD
테이블 3000x1700
문폭 2400
Z 760
6000rpm
ATC20
AAC
|
2013년 |
\0 |
|
|
| |
| 0403-649 |
SNK
|
HF-8M
화낙15M
테이블 4000x13000
문폭4700
XYZW 13.5n x 5.5n x 3.5n x 1.5m
램사이즈 500x500
ISO 60
1000rpm
|
1998년 |
\0 |
|
|
| |

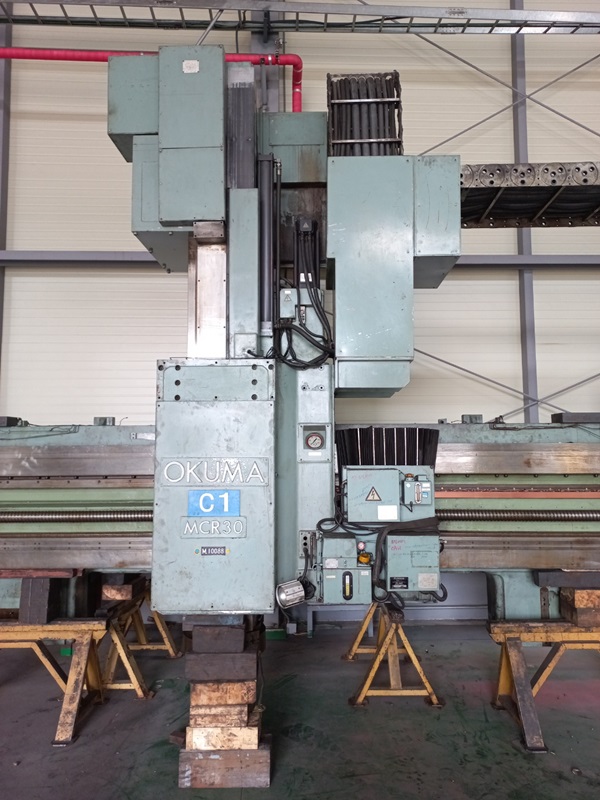

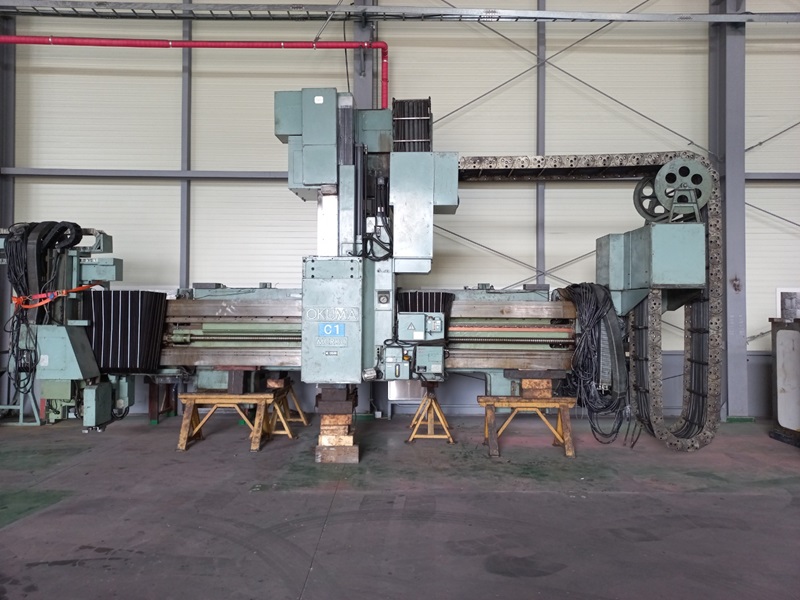

| 0404-747 |
오꾸마
|
MCR-30E(30/50)
OSP 5020L(97년 개선)
문폭 3,050 mm
통과높이 2,000 mm
테이블 2,500 × 5,100 mm
작업면적 2,500 x 4,800 mm
주축직경 139
가공중량 30 톤
XYZ 5000*3300
램(Z)800
크로스레일 이동량 1150
램사이즈 420 x 470 mm
65 ~ 2,600 RPM(무단변속)
22/30 kW (DC)
BT 50
ATC 50
AAC 5개;
- (1) x No.51 : 강력 연장 헤드 (2,600 RPM / L=669 mm)
- (1) x No.52 : 90˚ 앵글 헤드(7,000 RPM/Index:5° / L=875 mm)
- (1) x No.54 : 고속 헤드(8,000 RPM / L=745 mm)
- (1) x No.55 : 30˚ 고속. (8,000 RPM/Index:5° / L=775 mm)
- (1) x No.56 : 강력 표준 (2,600 RPM)
듀얼칩컨베어
RS-232C DNC 포트
쿨런트시스템
설치면적 (L x W x H) 12,200 x 12,200 x 7,500 mm
장비중량 70 톤
https://youtu.be/GE_mgO7L0VI
|
1987년 |
\0 |
                 |
|
| |
| |
| |
|
|
| |
|
|
|
|
