| 0603-264 |

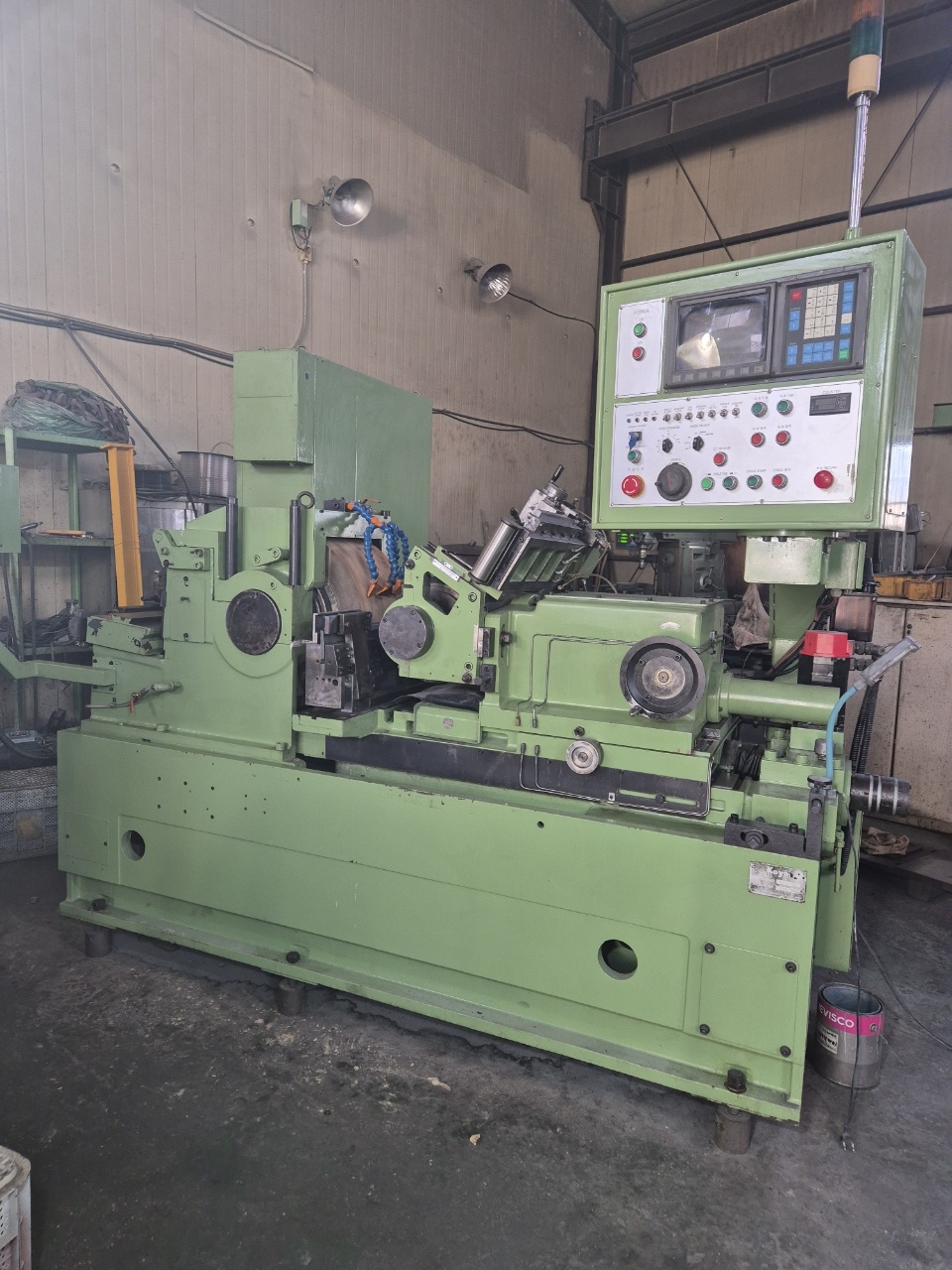

오카모토(OKAMOTO)
|
내경연마기 IGM-4NC
화낙15TA
가공능력 : 연삭 홀 직경 50~400mm ,연삭 홀 길이 400mm, 테이블상 스윙 700mm
공작주축대(Y) : 전후 이동량 400mm, 선회각도 ±1도
테이블(Z) : 좌우 이동량 850mm
숫돌받침(X) : 전후 이동량 300mm
주축관통경 50mm
주축회전수 10~300rpm
테이퍼 MT6
숫돌축 회전수 3100~13000rpm, 7.5kW
설치면적 5475x4500x(높이)1850
장비중량 8000kg (NC장치, 커버포함)
-
Internal Grinding Machine
OKAMOTO IGM-4NC, Year 1991
FANUC 15TA
Work Capacity : hole diameter 50~400mm , length 400mm, table swing 700mm
Main Head (Y) : stroke 400mm, ±1 degree
Table (Z) : stroke 850mm
Grinding head (X) : stroke 300mm
Spindle through hole diameter 50mm
Main spindle 10~300rpm
Taper MT6
Grinding head speed 3100~13000rpm, 7.5kW
Floor 5475x4500x(height)1850mm
Weight 8,000kg (NC equipment, incl. cover)
|
1991년 |
\0 |
                    |
|
| |
|
| |
| 0608-110 |

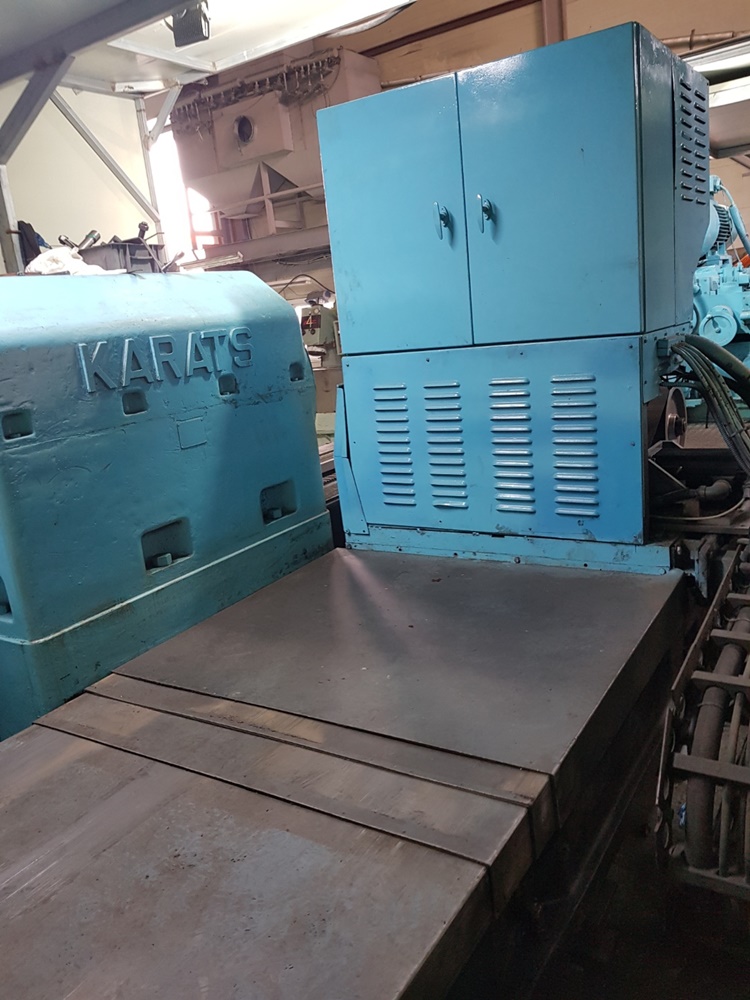

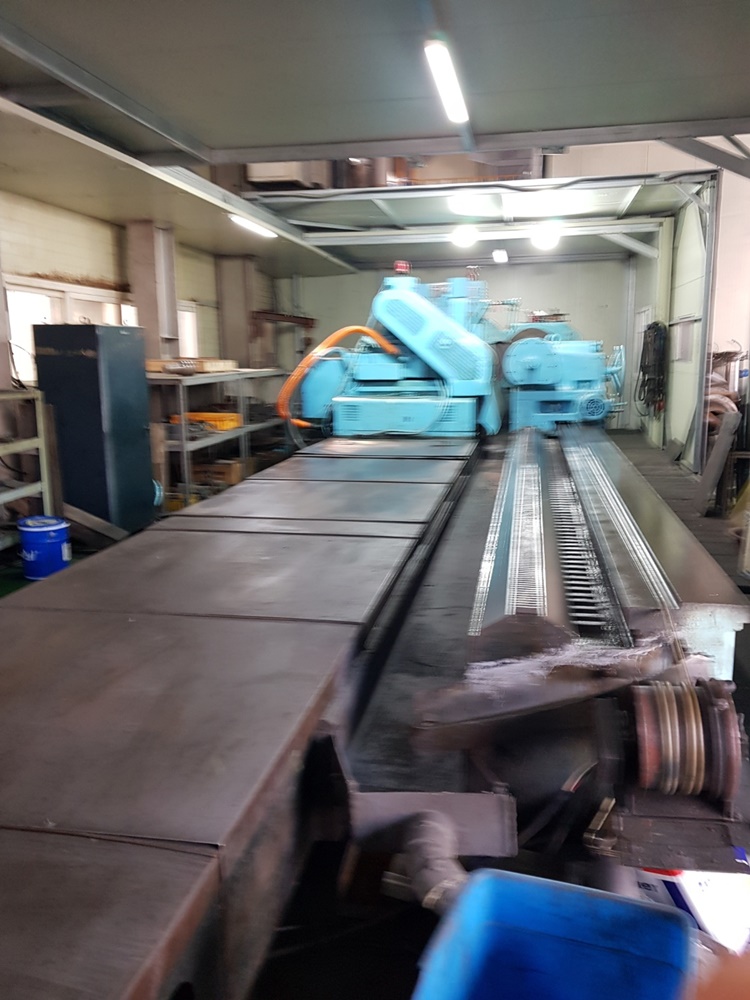

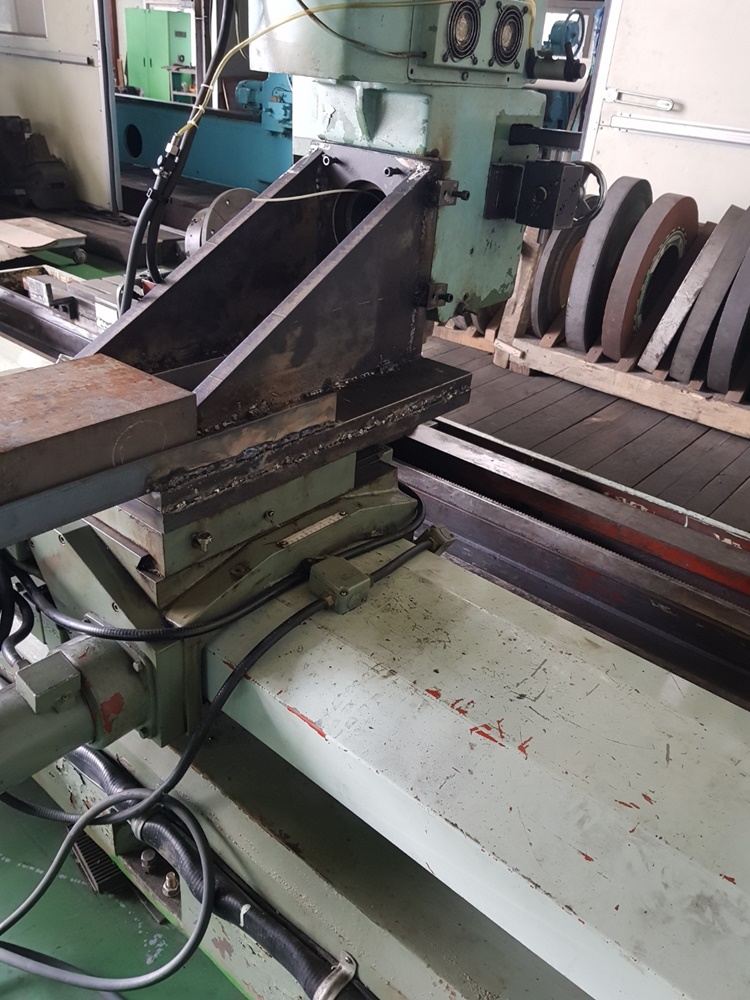

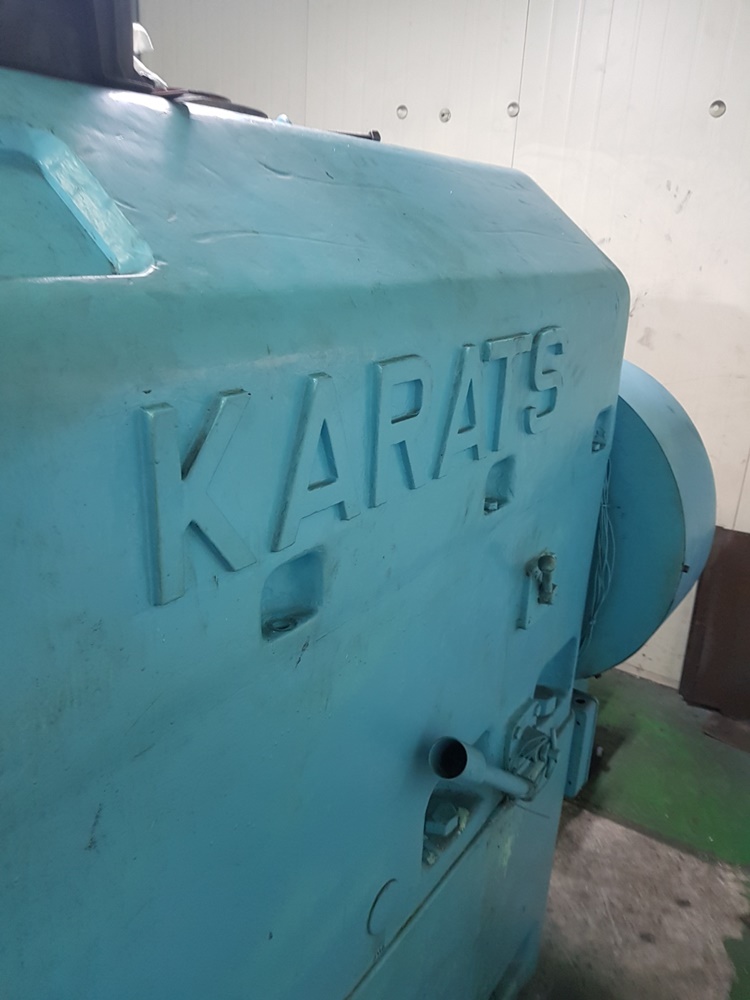

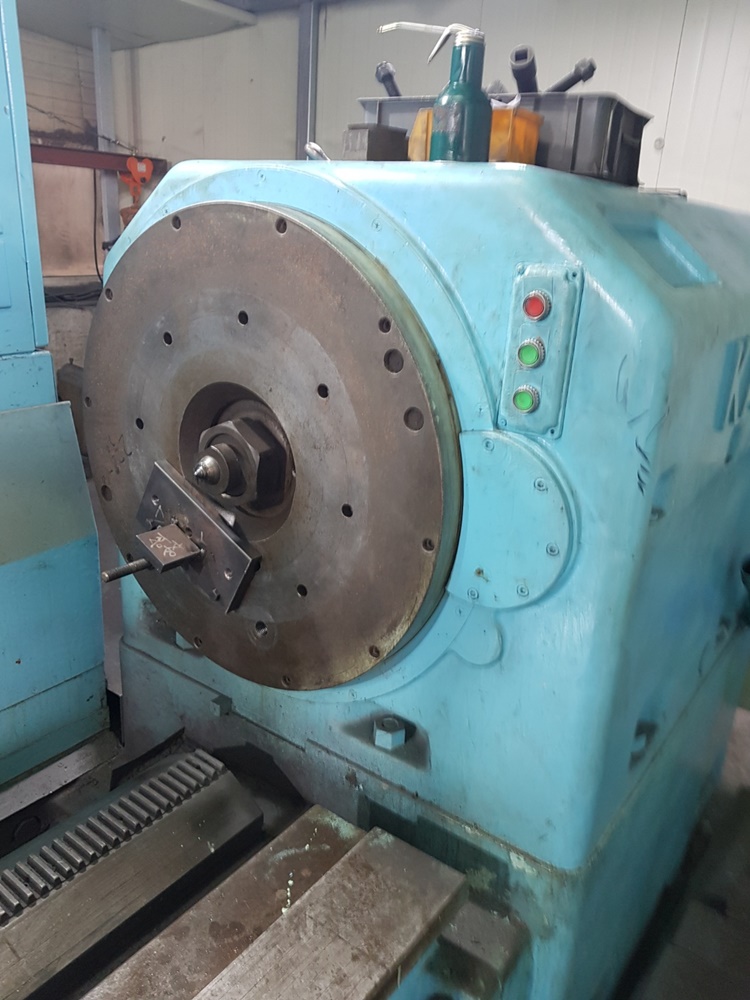

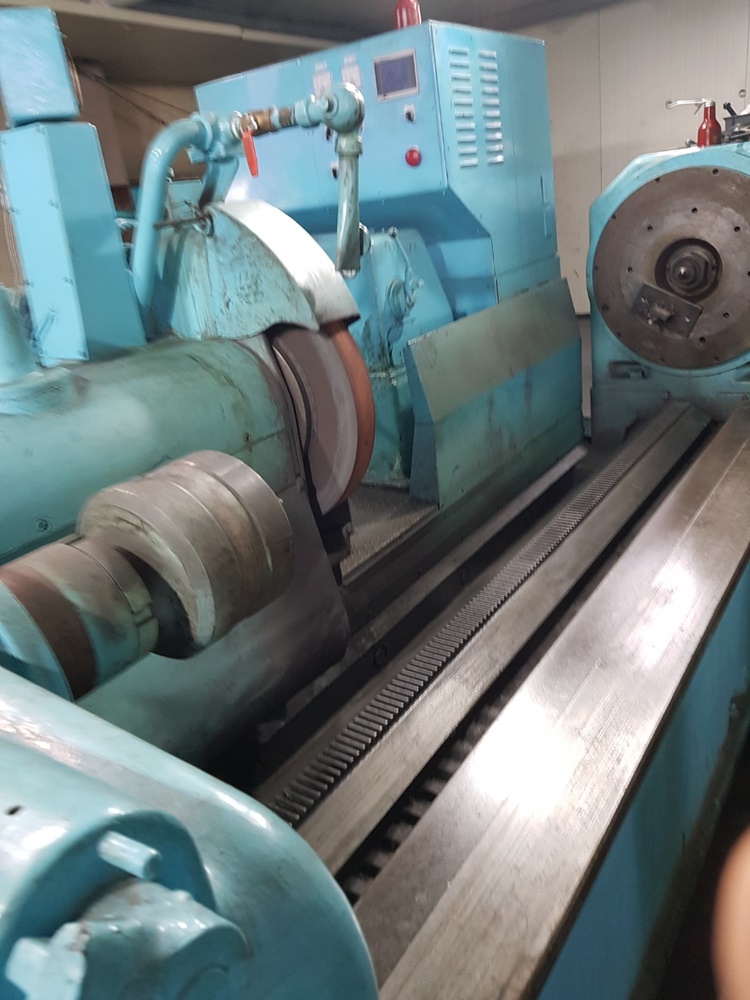

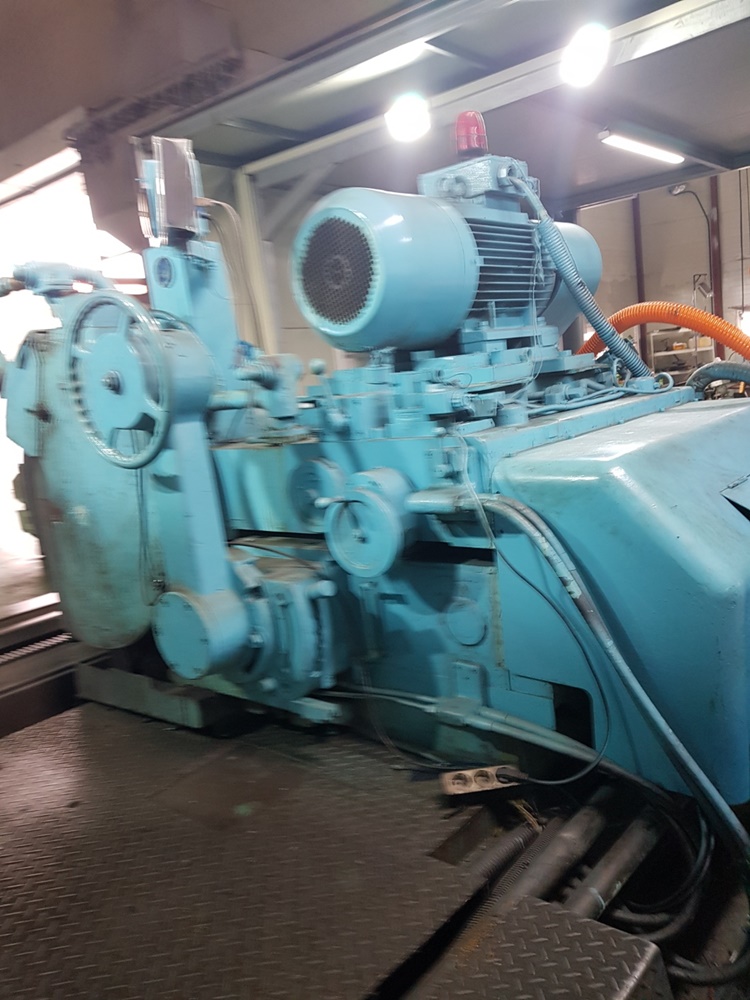

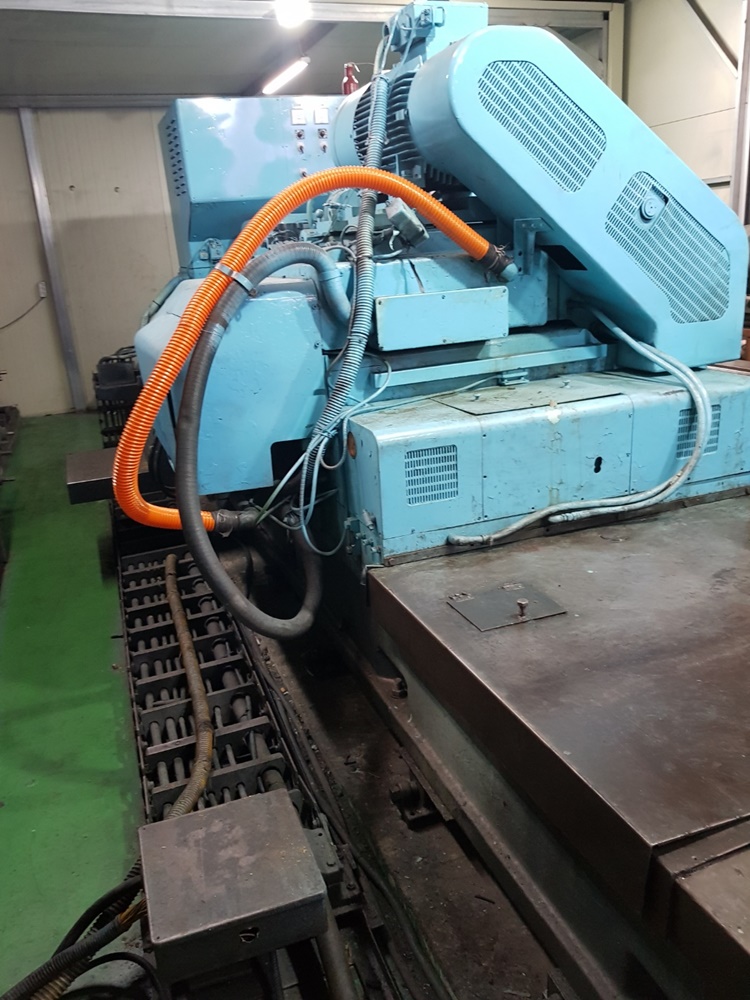

카라츠(KARATS)
|
1400x11000
FANUC 31i
가공사이즈 1400x11030
300~1000rpm

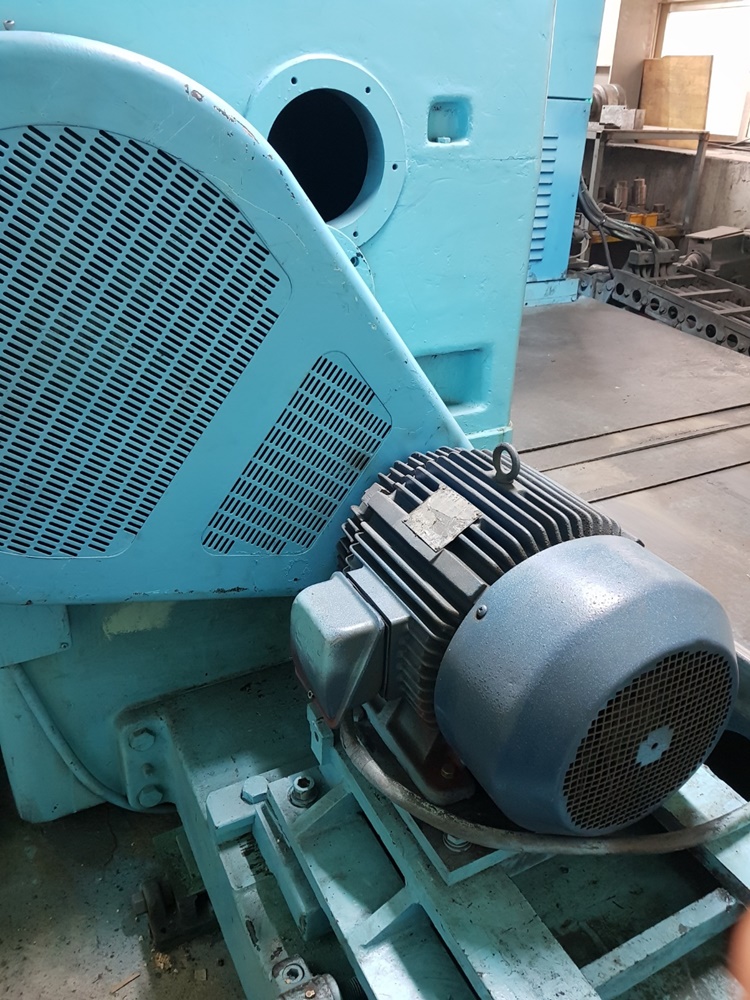

드라이브모터 30/37 kW
XY 510x11250
가공중량 45 t
가공물 회전속도 2~40rpm
센터간거리 15000 mm
사용전기량 150 kVA
기계중량 약85톤
기계 크기 약 19 x 5.3 m
크라우닝
마그네틱 분리기
쿨런트

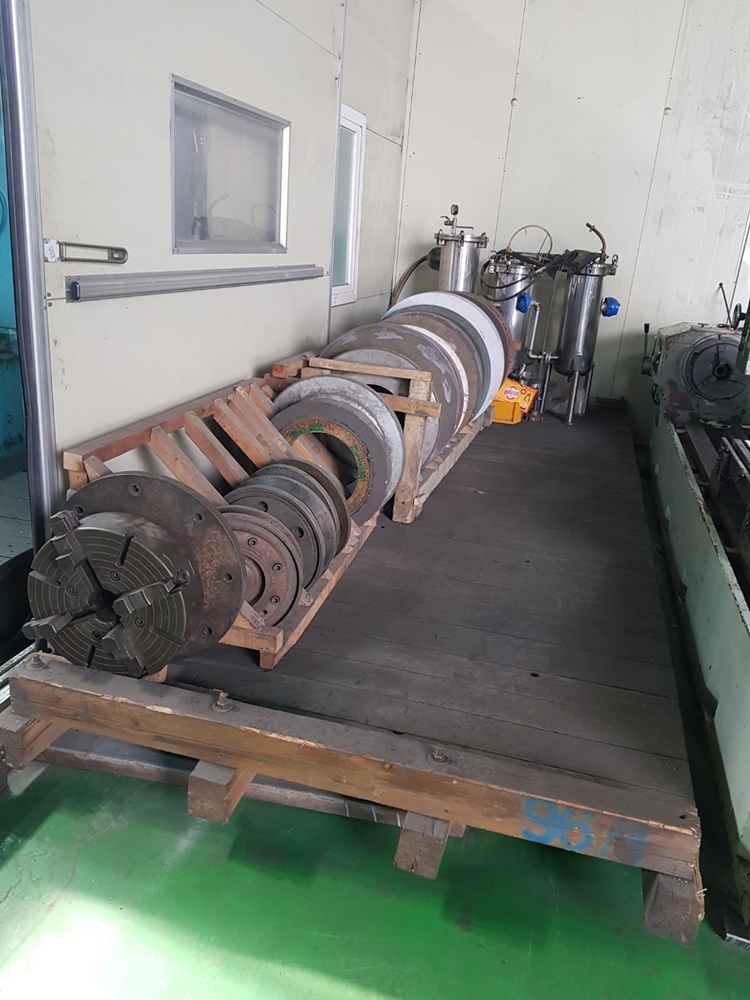

숫돌/플랜지
방진구 2개
심압대
|
2004년 |
\0 |
 |
|
| |
|
| |

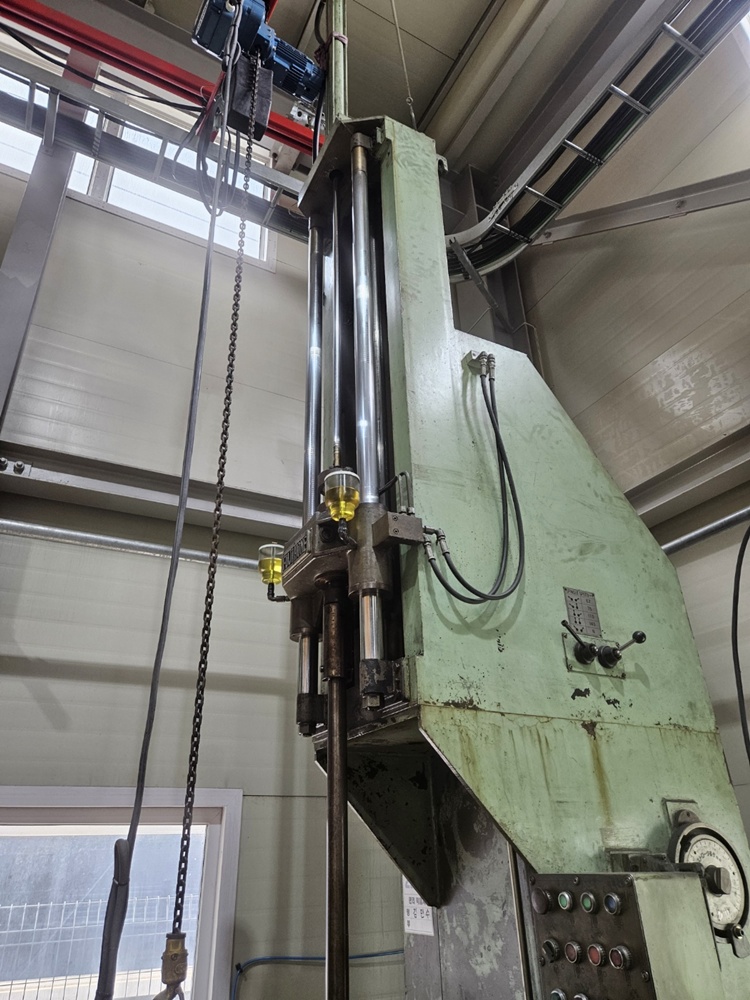

| 0609-137 |
다이세이(TAISEI)
|
수직내경연마기 VRG-100M
화낙0TT
면판 1000mm 6APC
스윙 1400mm
숫돌축 상하 이동량 700mm
현재사용중인 숫돌하면 에서 면판 테이블까지 통과높이1200mm
절삭유장치, 드레싱 장치
마크로 프로그램
기계사이즈;6400x4700x5650mm
현재 파레트 1개만 사용중, 소재 탈부착시 전후 무빙시켜서 작업
우측램은 측정용으로 고장으로 미사용
동영상
youtube.com/shorts/H68jvDPJReU
CNC Veritcal Grinder TAISEI VRG-100M
Year 1992
Fanuc-0TT
Chuck 1000mm 6APC
Swing 1400mm
Head vertical stroke 700mm
Chuck surface to grinding stone 1200mm
Dressing unit
Macro program
Machine size 6400x4700x5650
* Right head is not working
|
1992년 |
