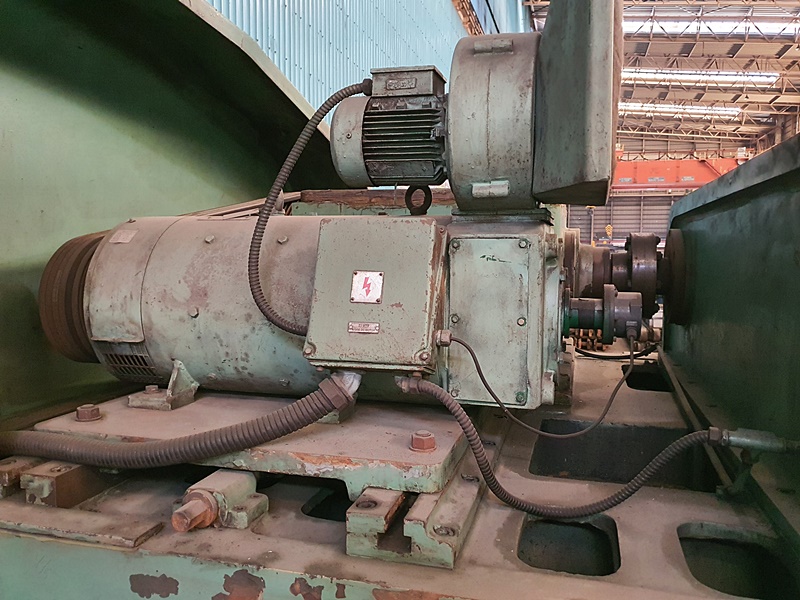

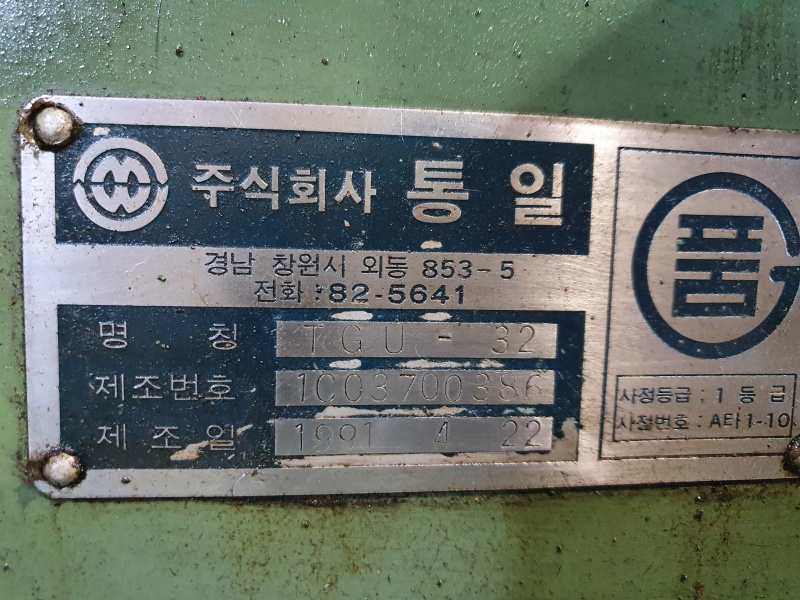

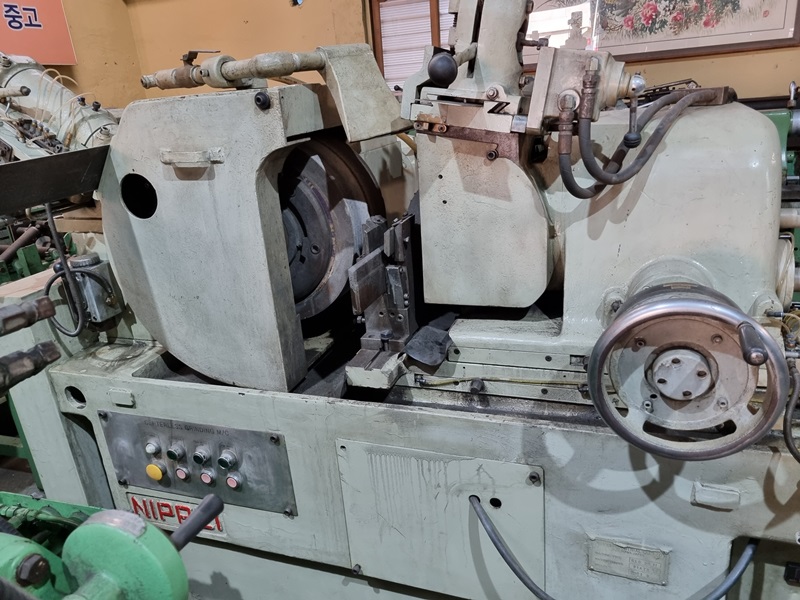

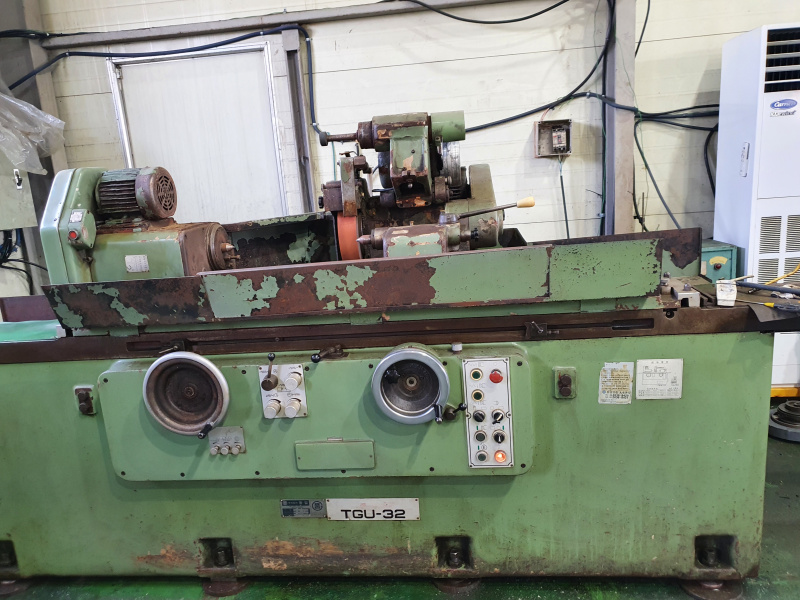

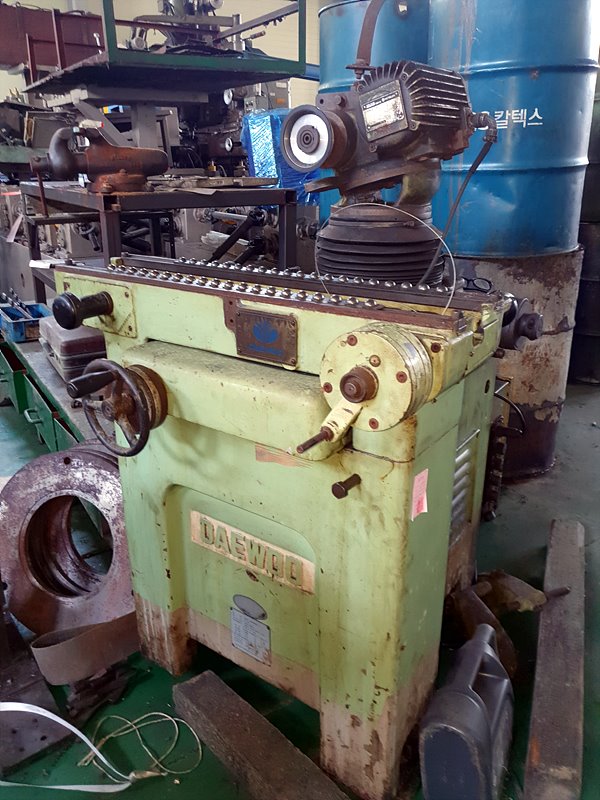

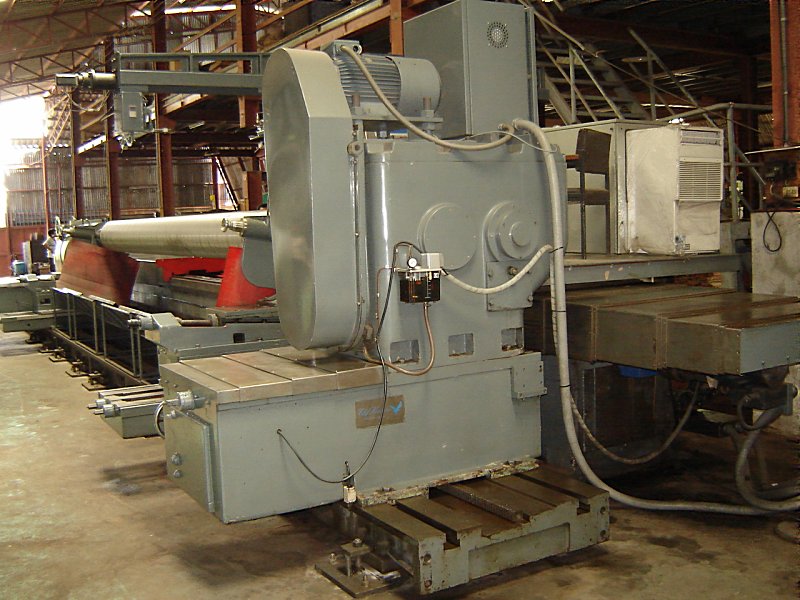

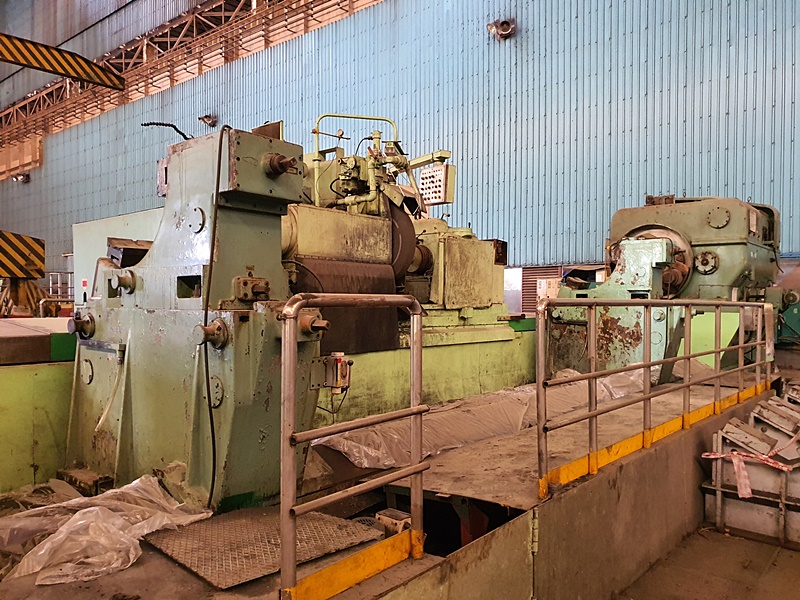

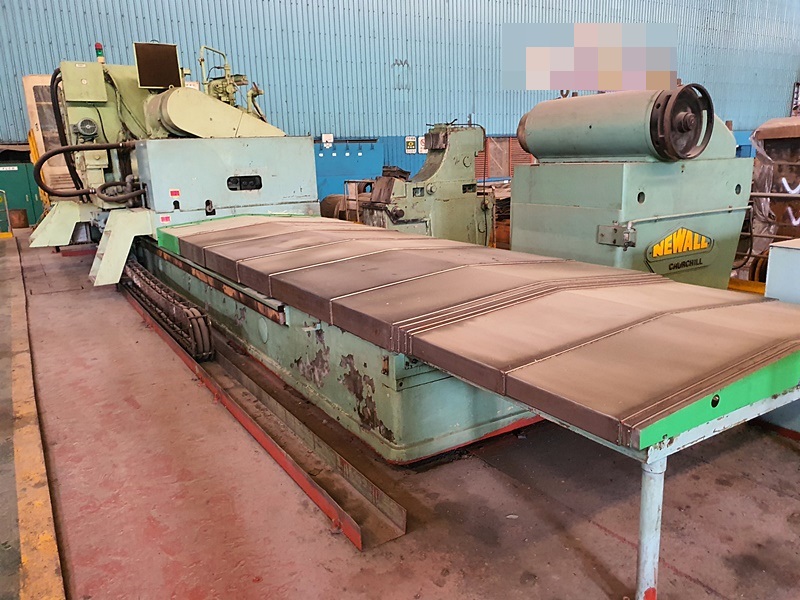

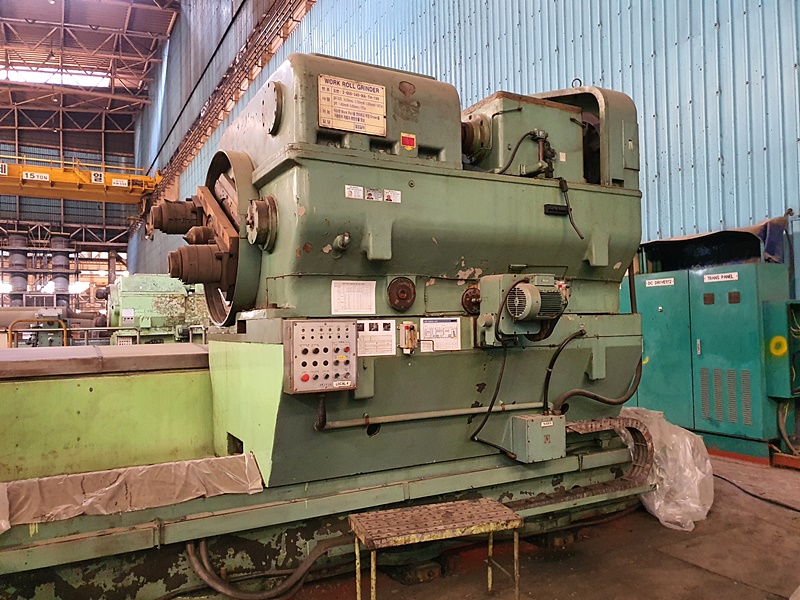

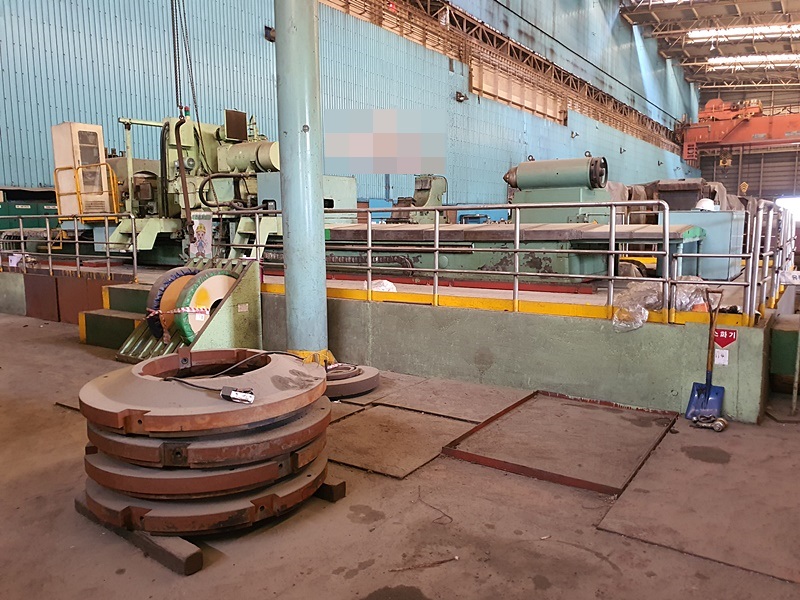

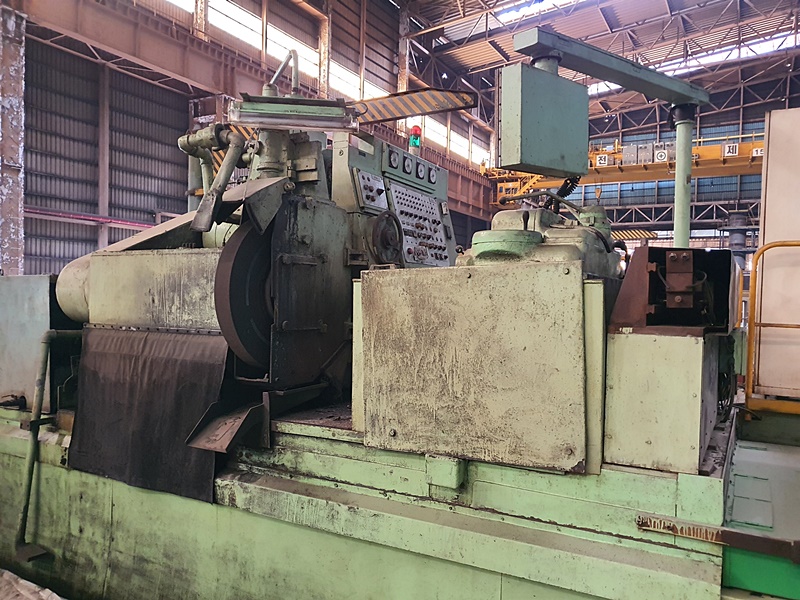

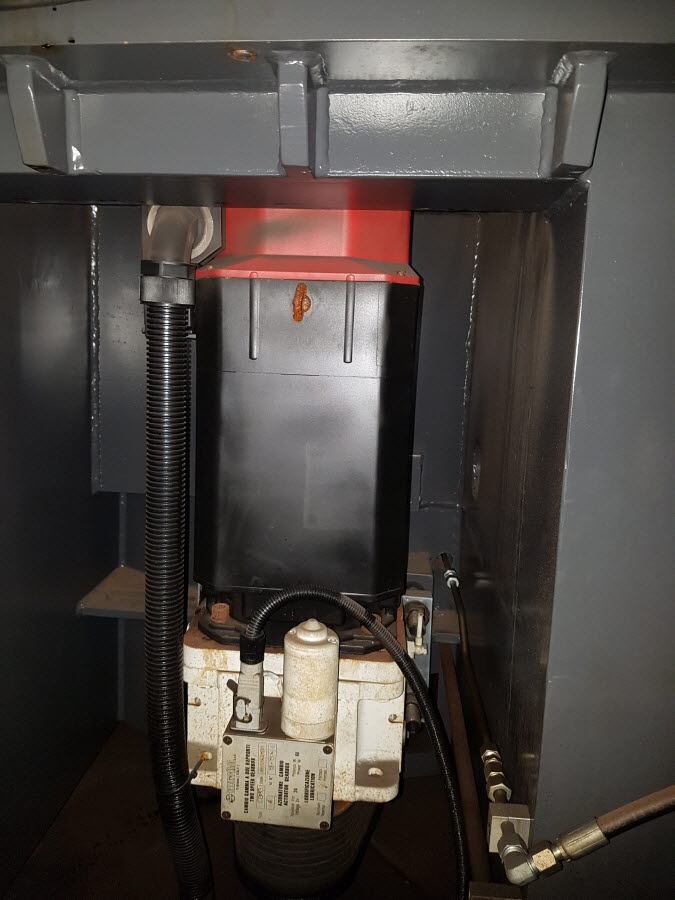

절삭유 장치 내장

연식미상

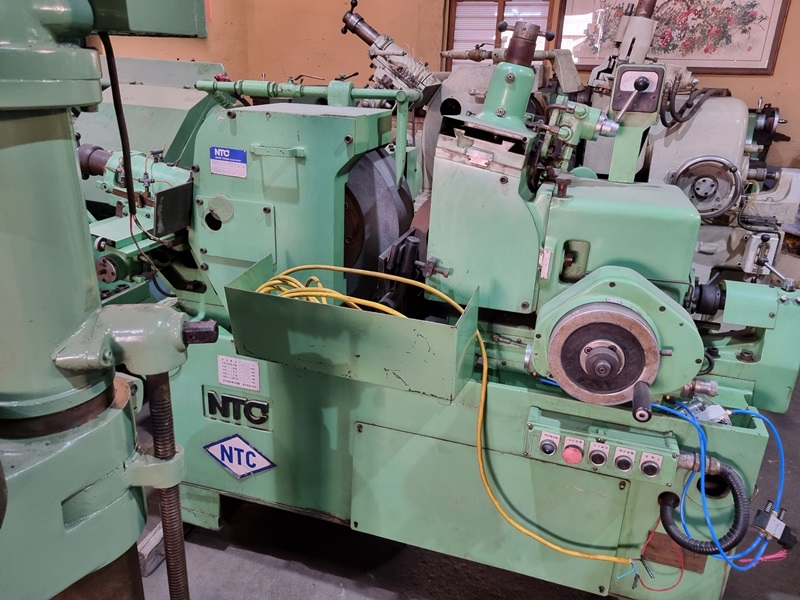

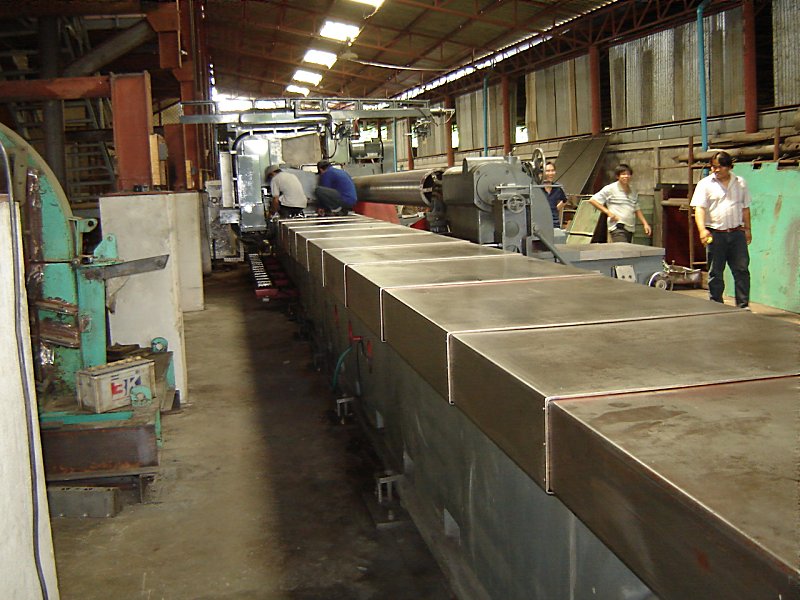

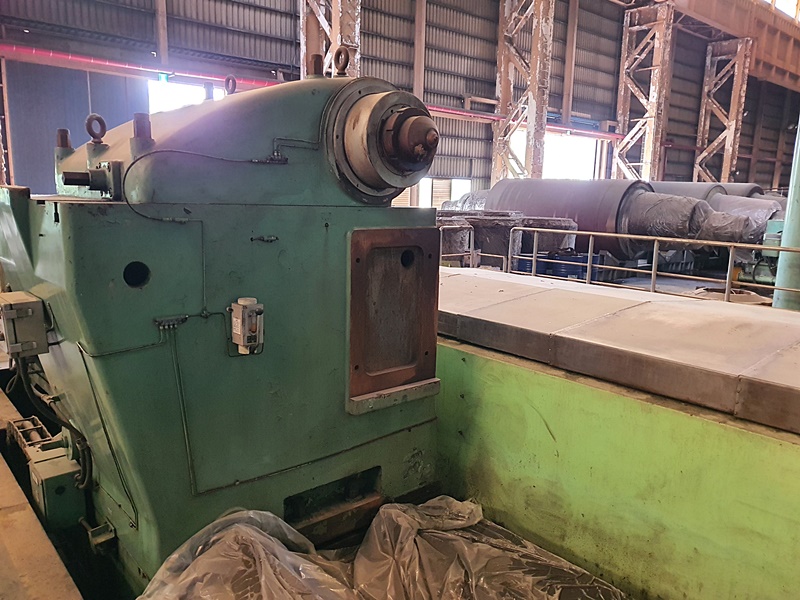

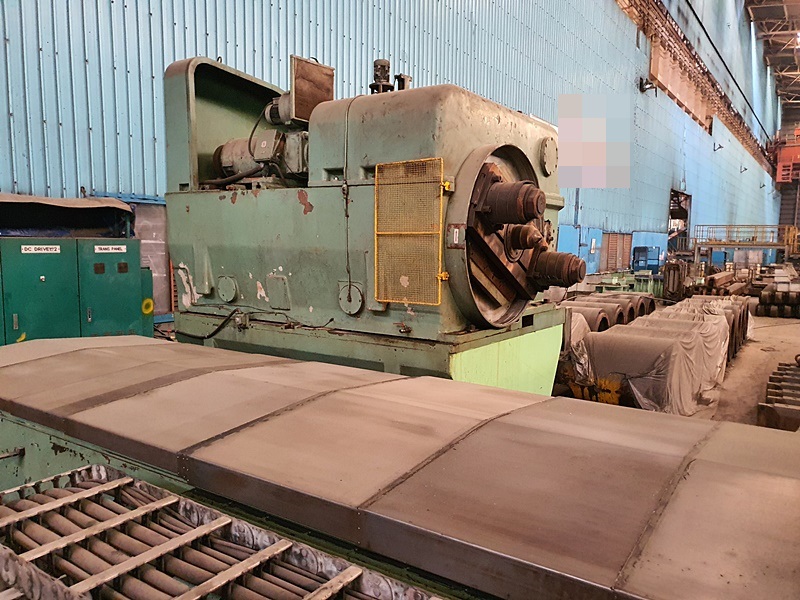

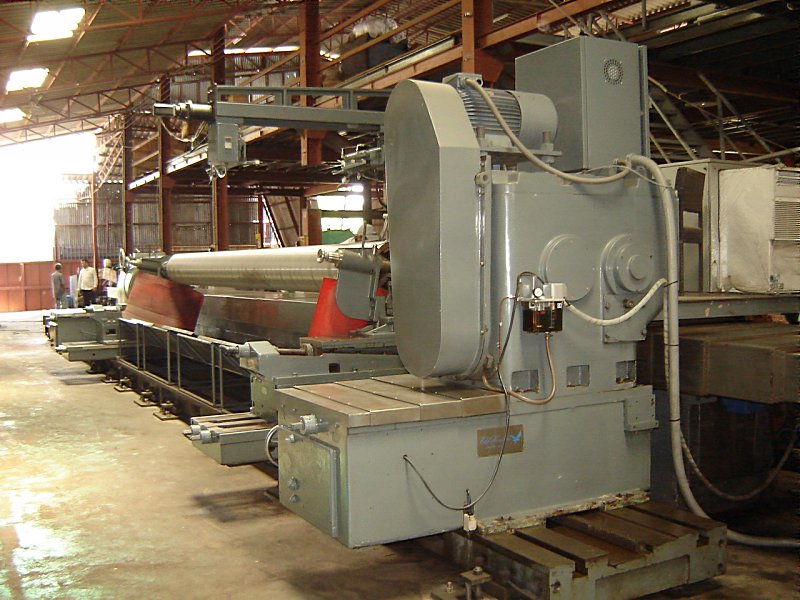

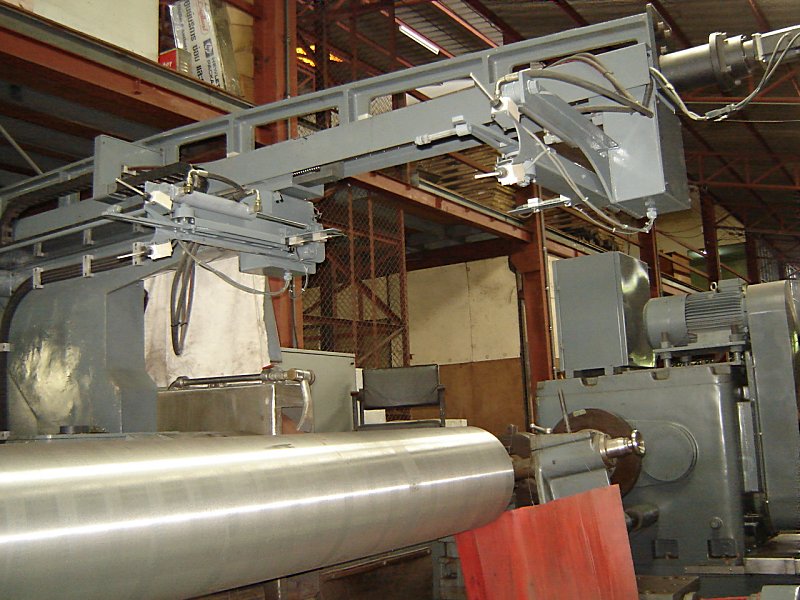

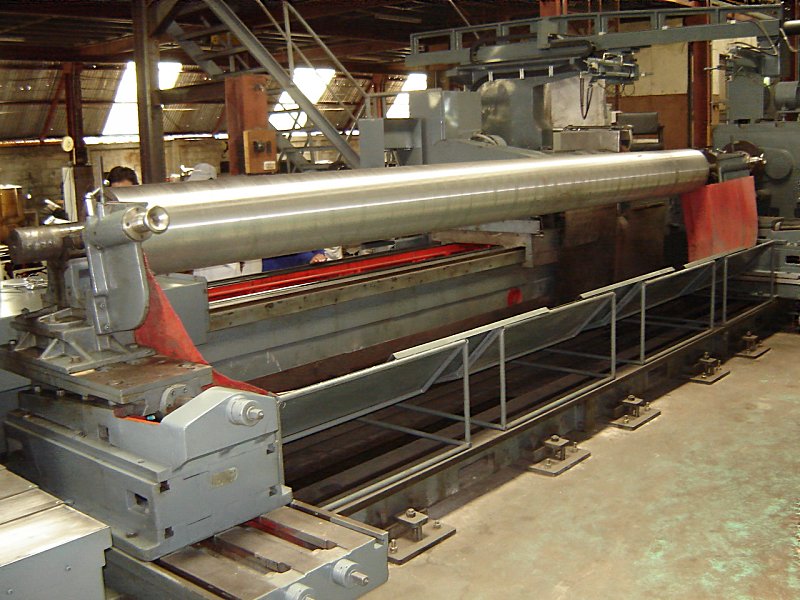

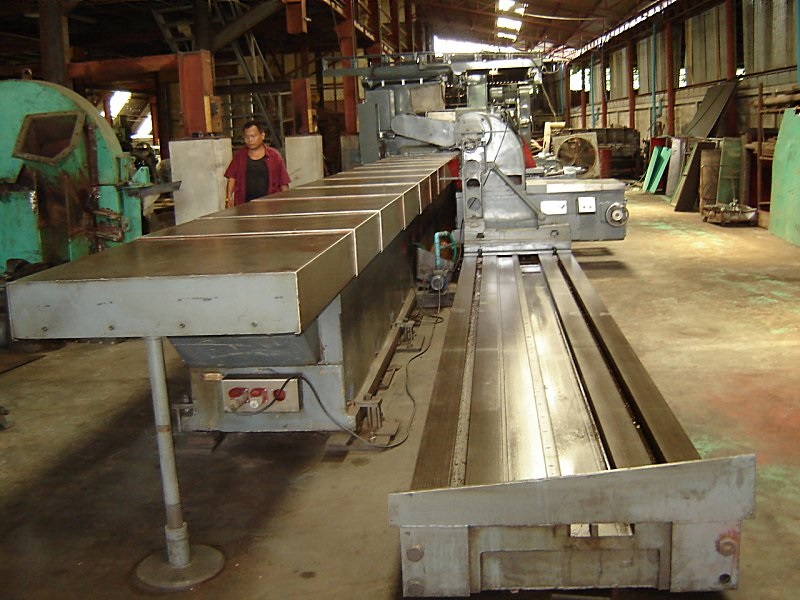

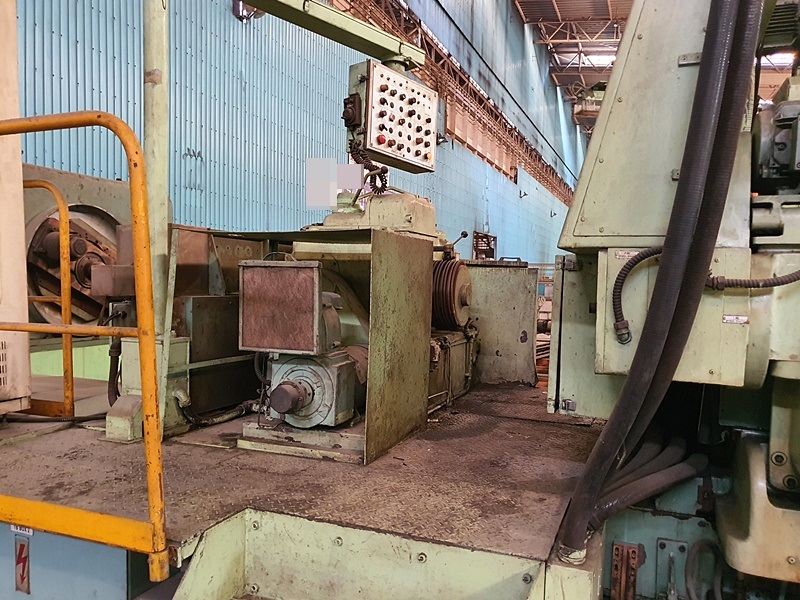

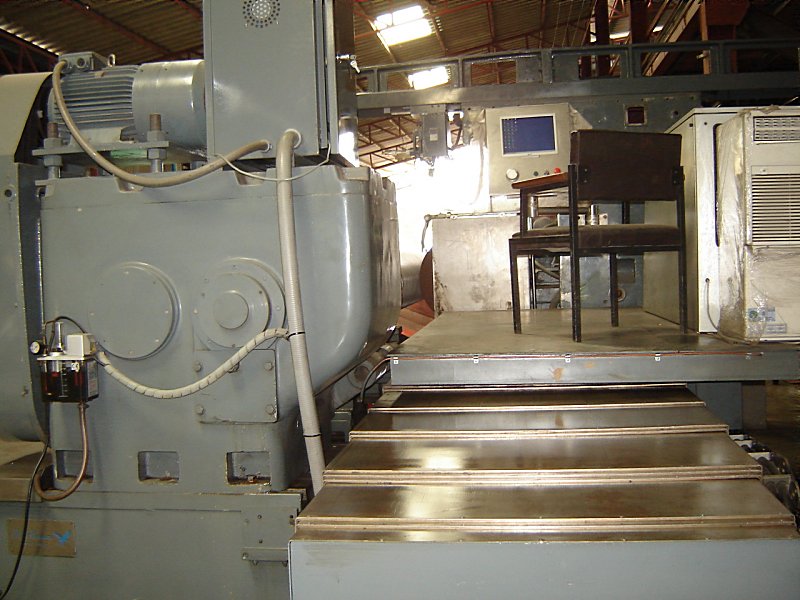

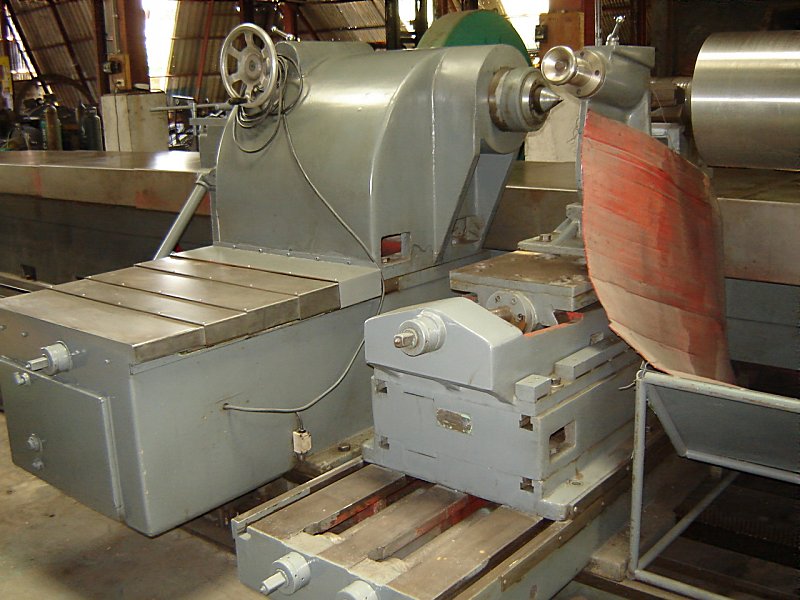

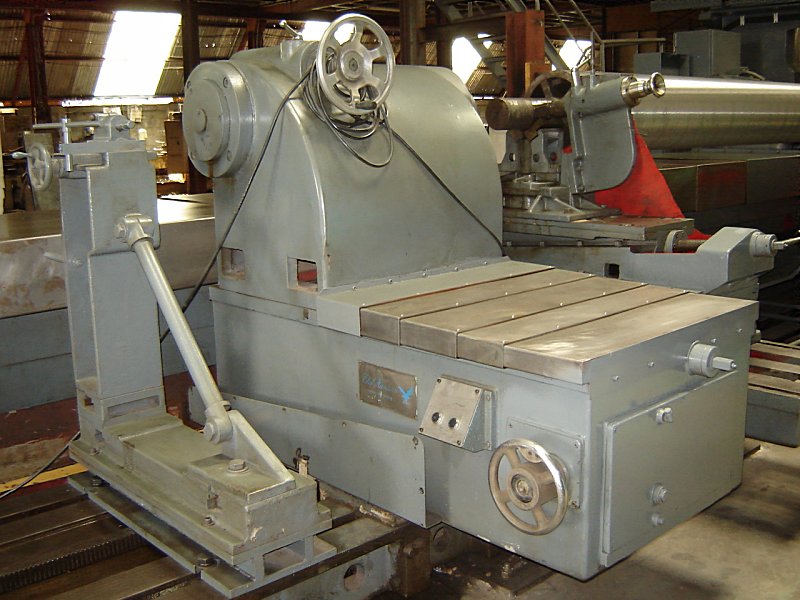

가공 Ø2000 x12000
PC프로그램 제어: JS 오토메이션 MPC-3028(8축 모션 제어카드)
허브, 롤엔드 가공용 툴포스트

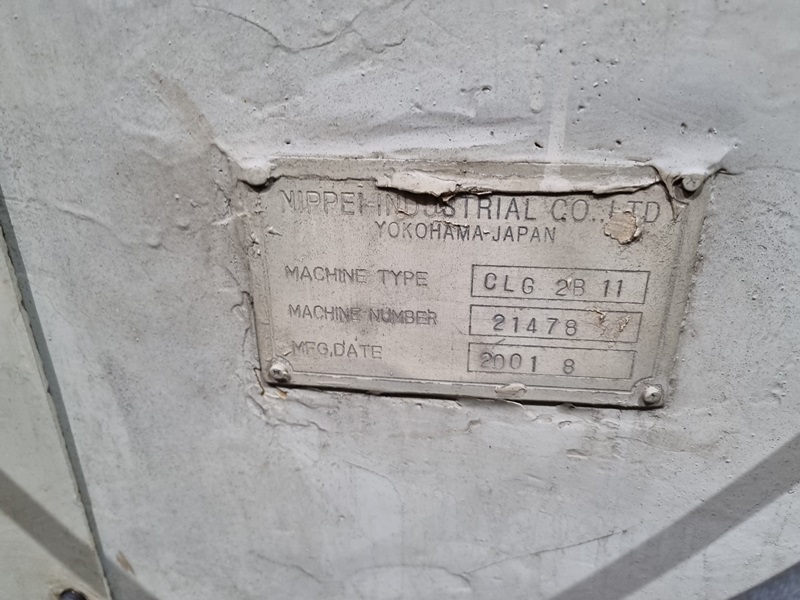

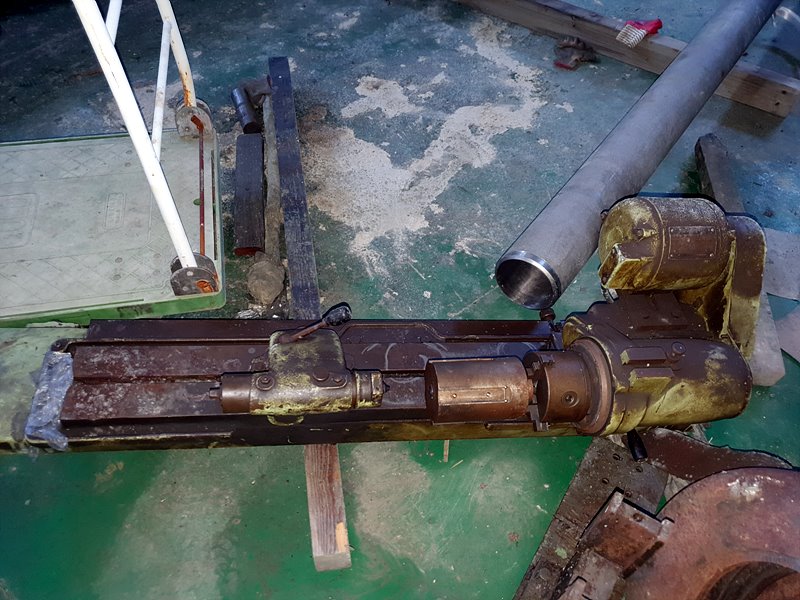

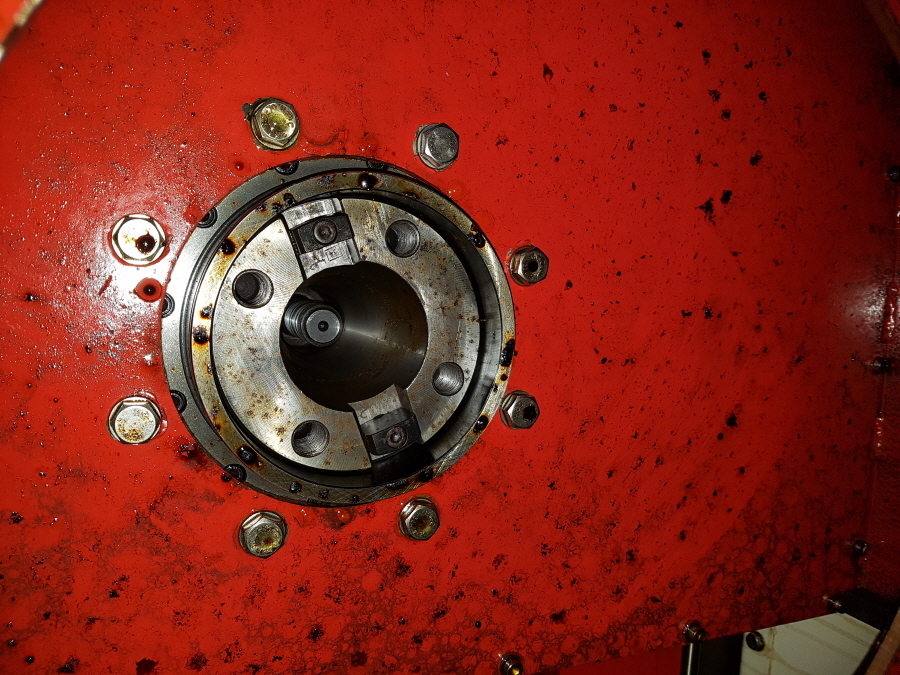

내경장치
바란싱다이

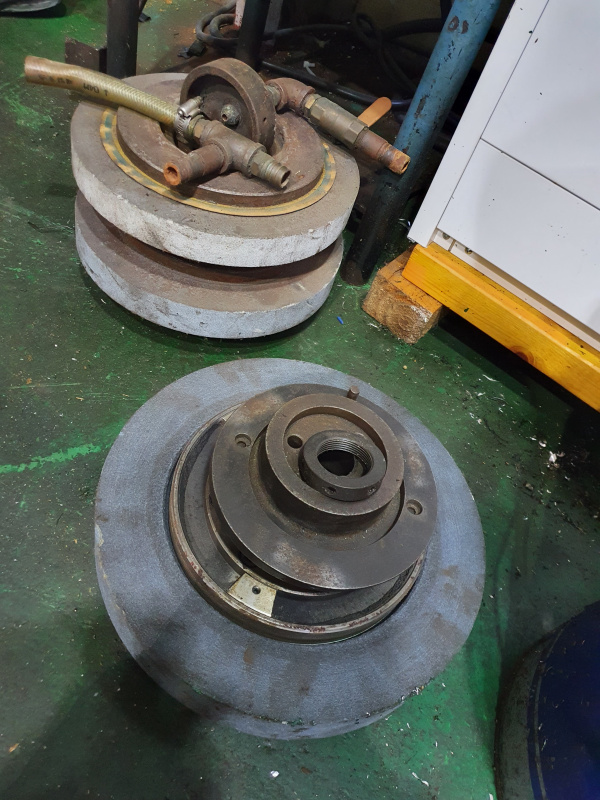

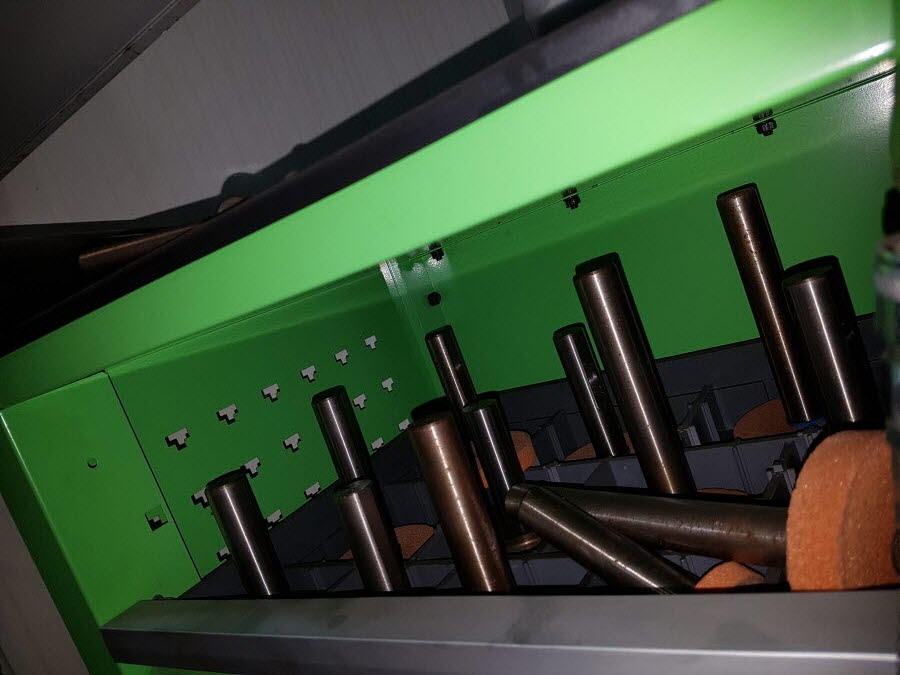

예비숫돌프렌지3개
상태양호

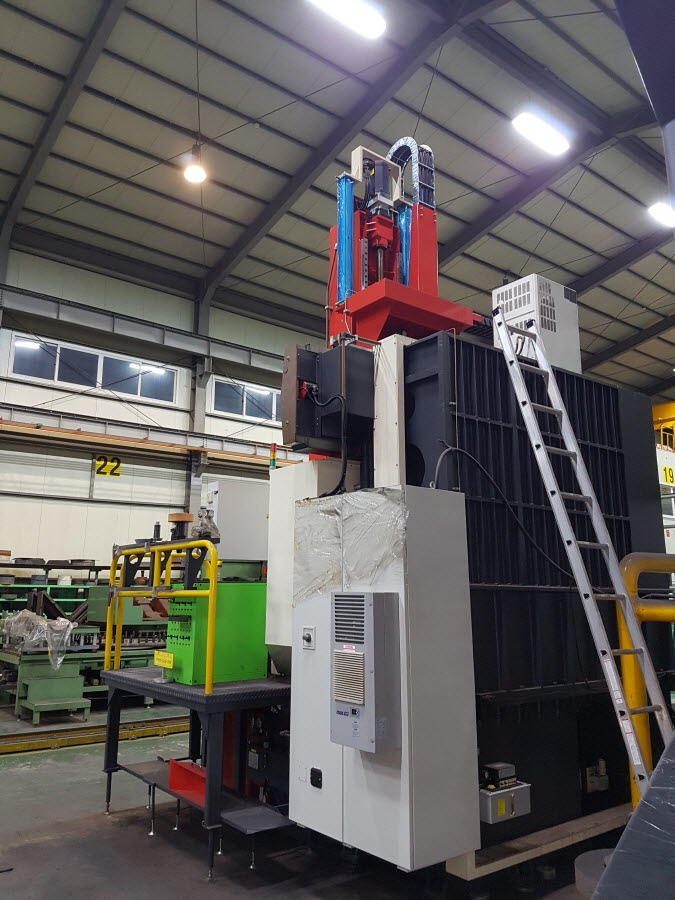

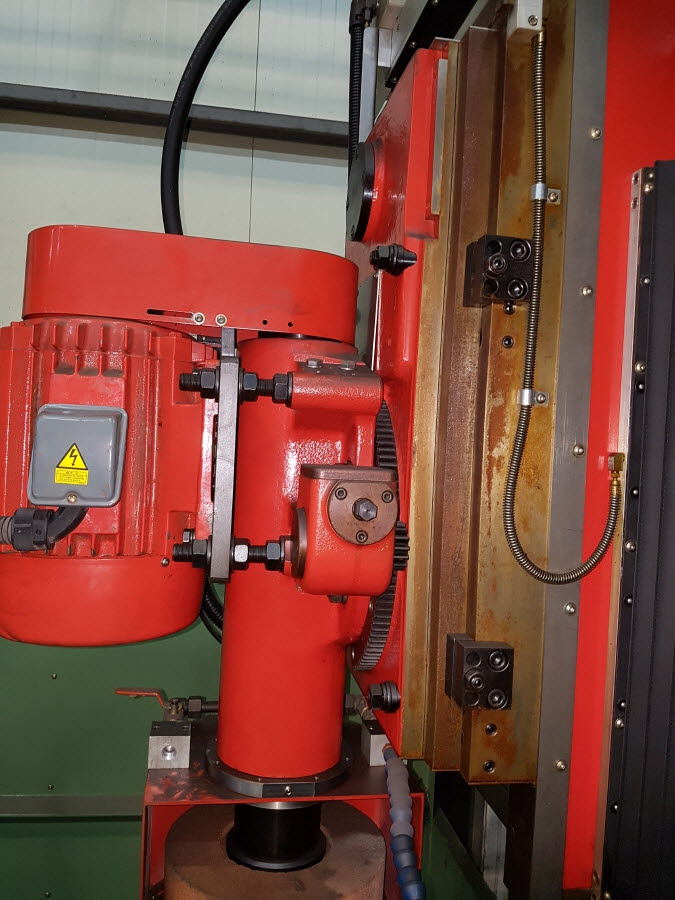

가공 Ø600
가공깊이 1500
현재기계 높이  5700

실린더를  본래대로 부착하면 1800증가하여 기계높이 7500 되고
실린더를 아래로 보내면 6000이내로 가능(추가경비 발생)

테이블 1000*4150
X축이동 4200
최대가공높이 850
문폭 1350(컬럼 커버 없을때 1600)
가공중량 4.5톤

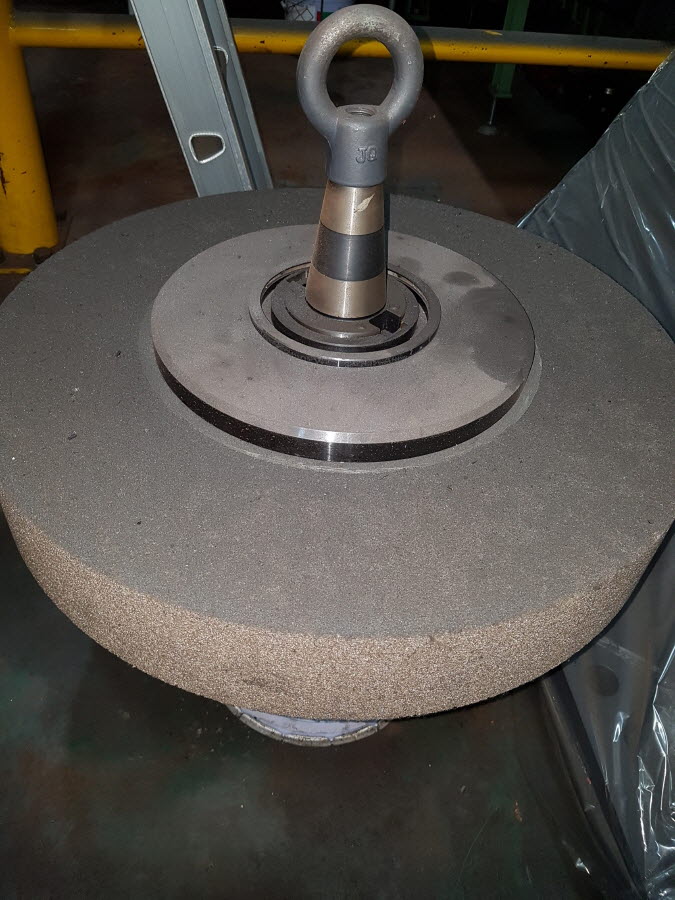

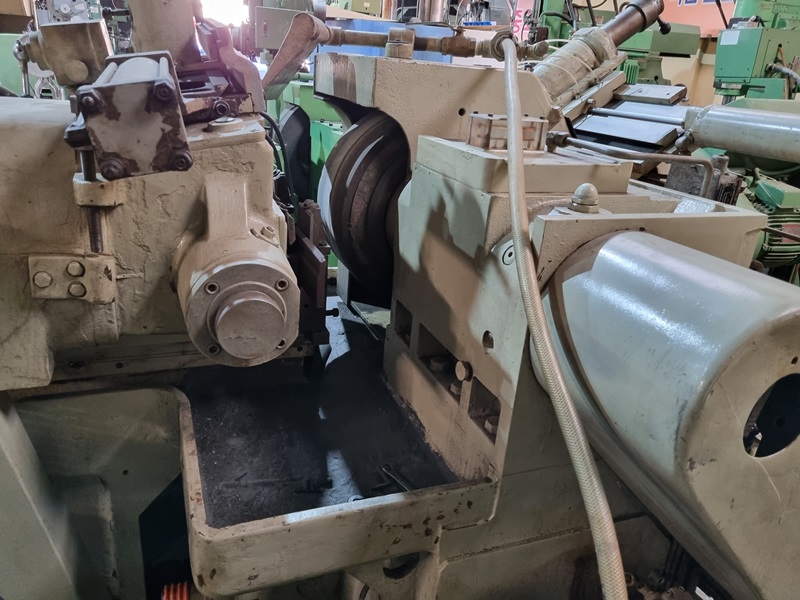

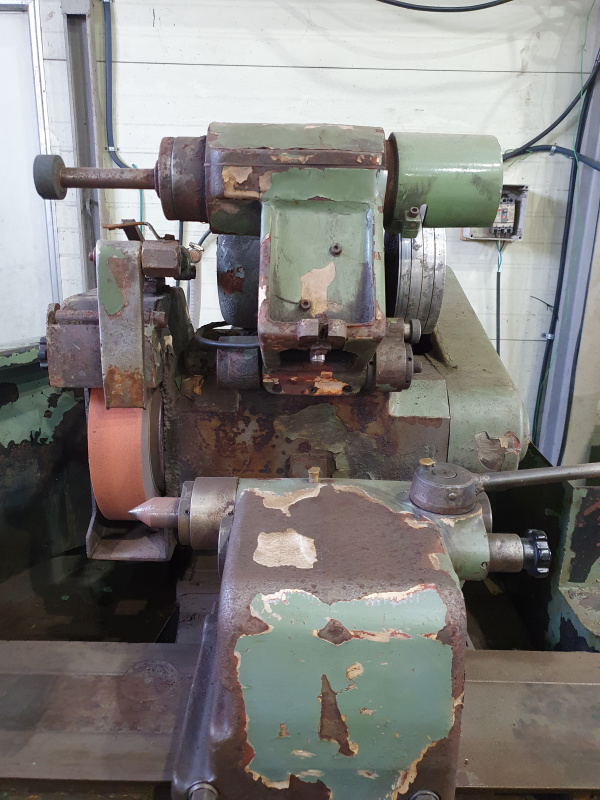

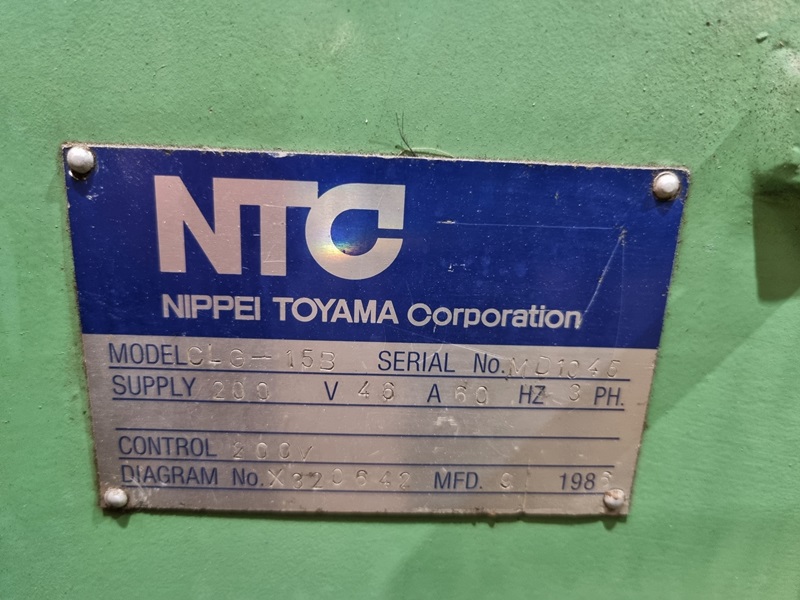

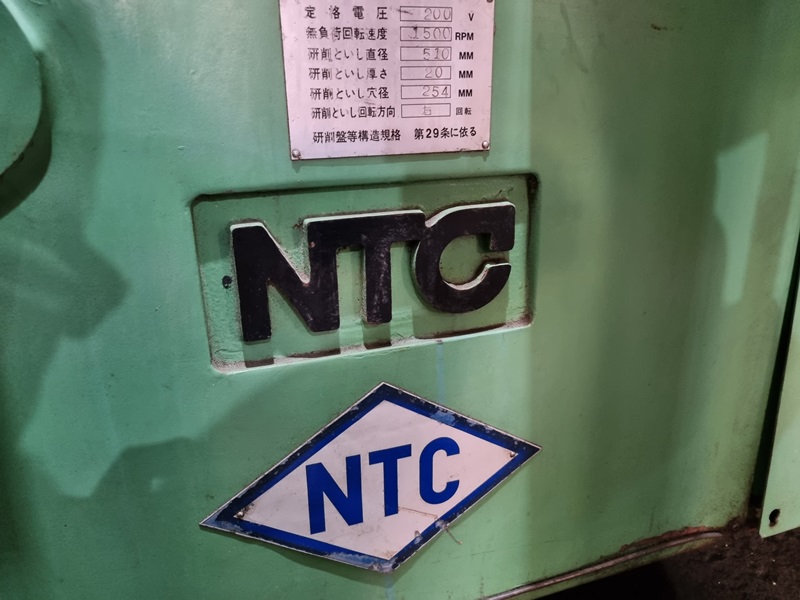

숫돌크기 Ø510*w100*Ø250
숫돌 회전속도 835rpm
숫돌상하이동량 100

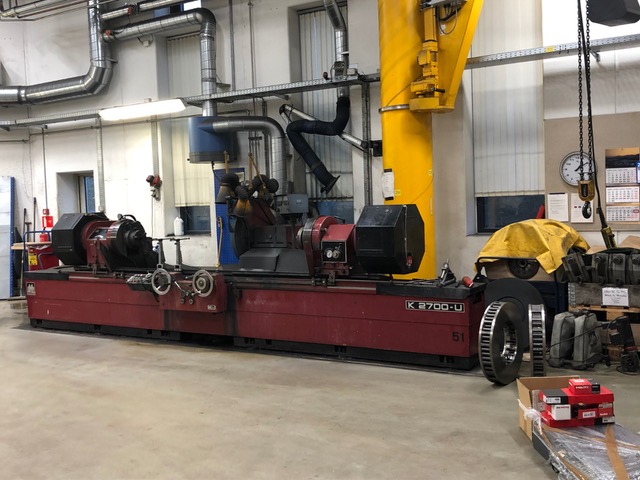

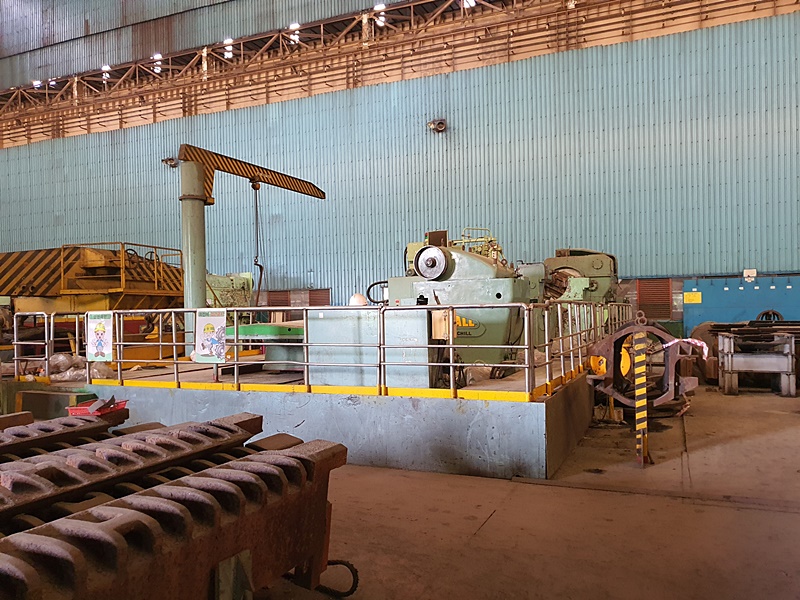

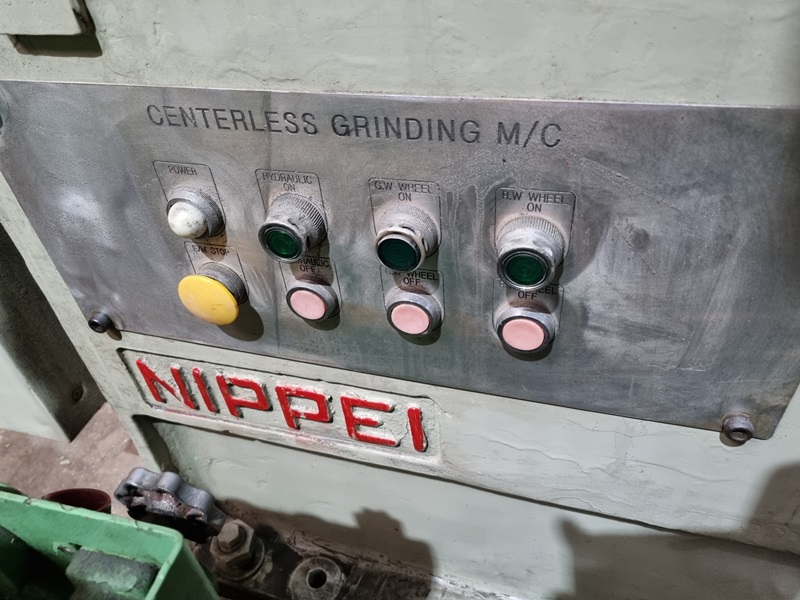

최대베드스윙 690
최대가공길이 2750
숫돌크기 Ø813
기계 총 길이 6000

최대 호닝 직경 200 mm
최소 호닝 직경 25mm
최대 가공 길이 500 mm
테이블 작업 표면 800x500 mm
무게 4000 kg

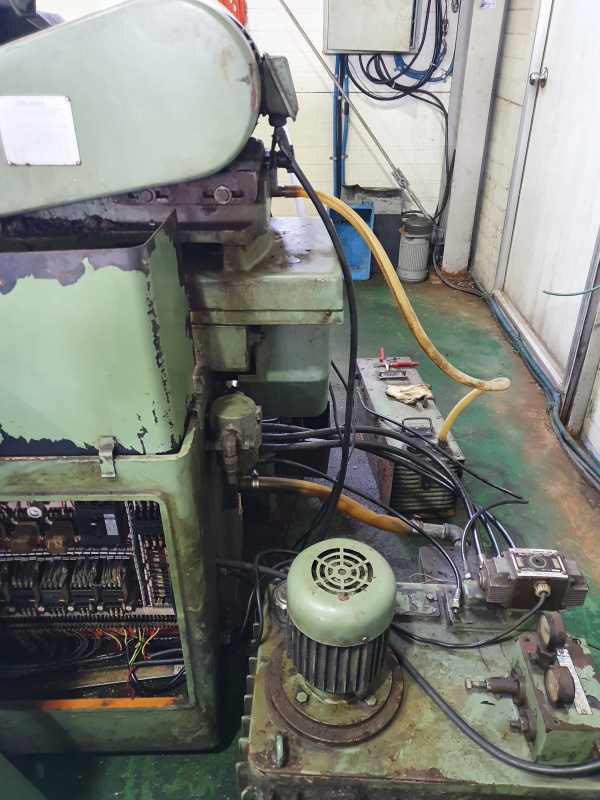

유압장치
220~380V 50Hz
10.5kW

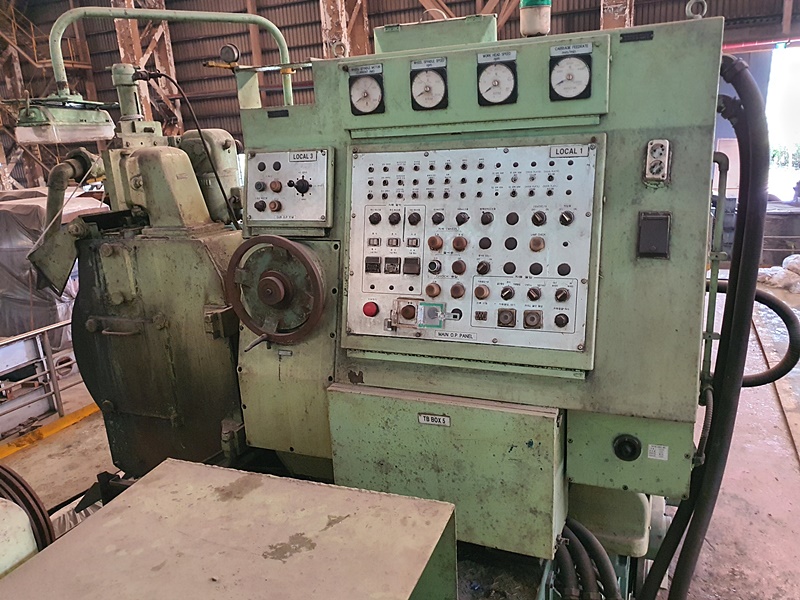

정상가공장비를 수입하였으나

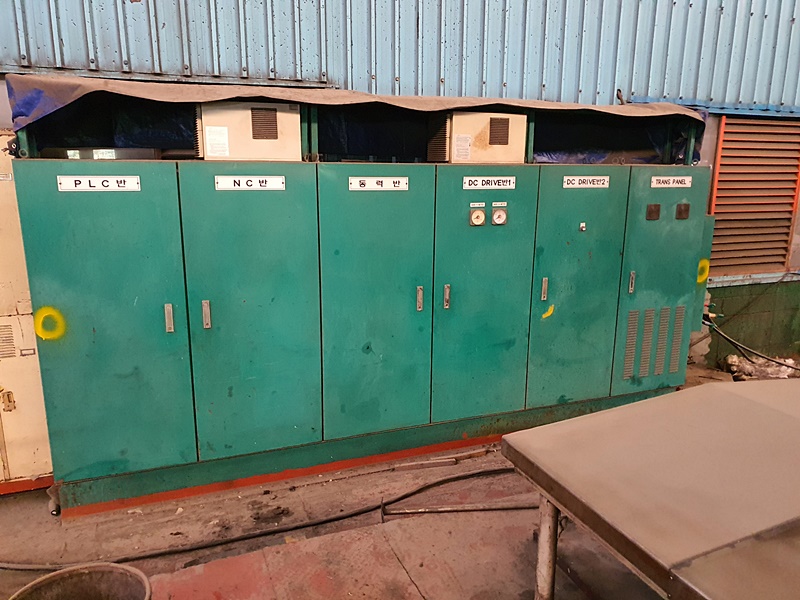

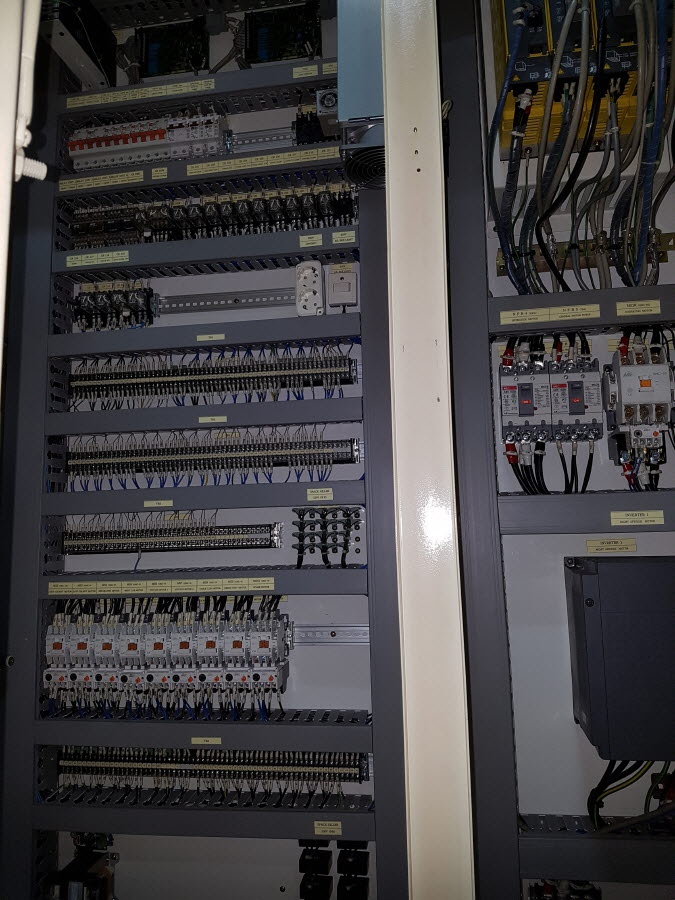

전장 부분 수리요구됨
절삭유 장치 신규 제작 요구됨

수리 설치 시운전 조건 협의가

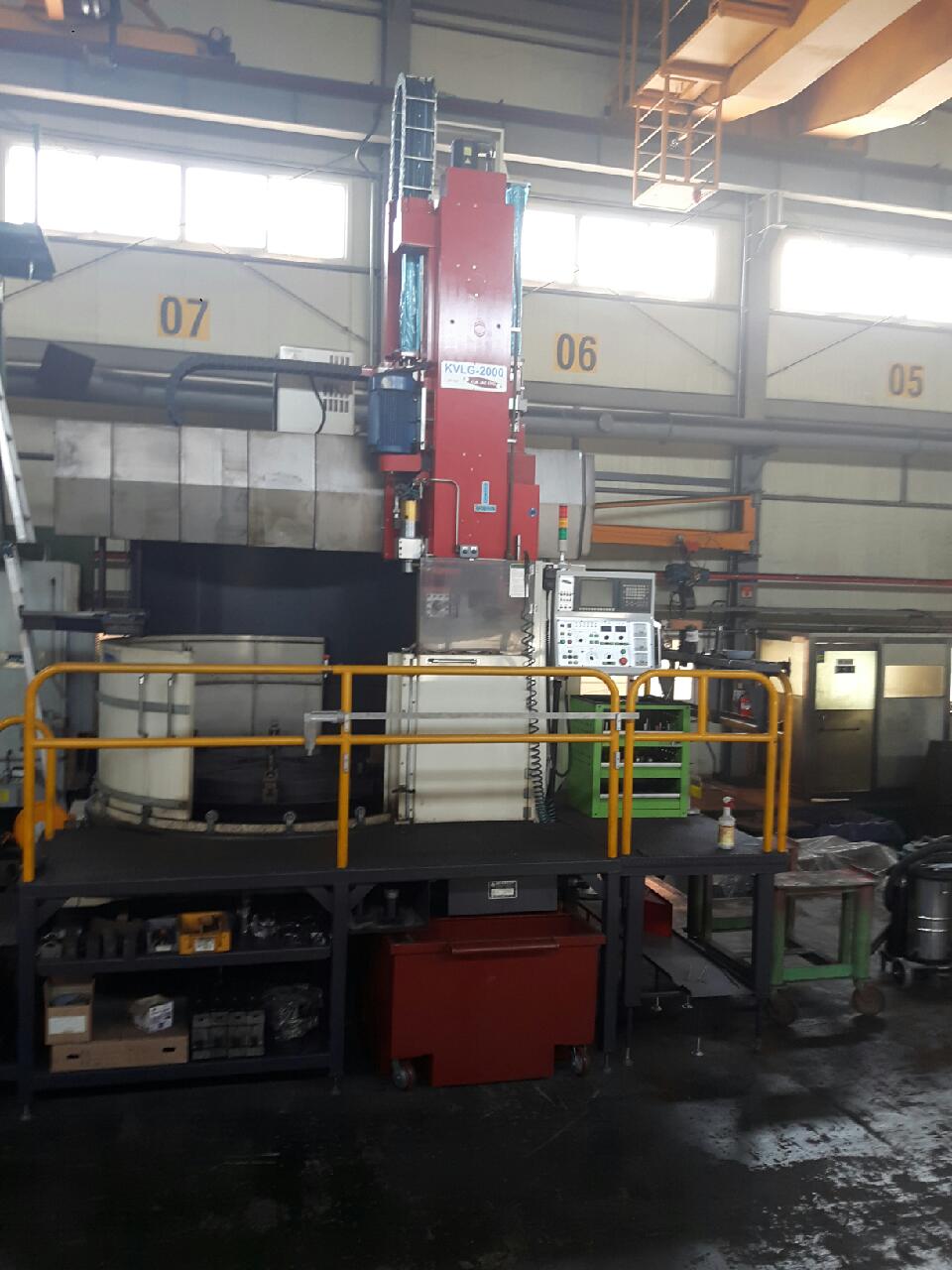

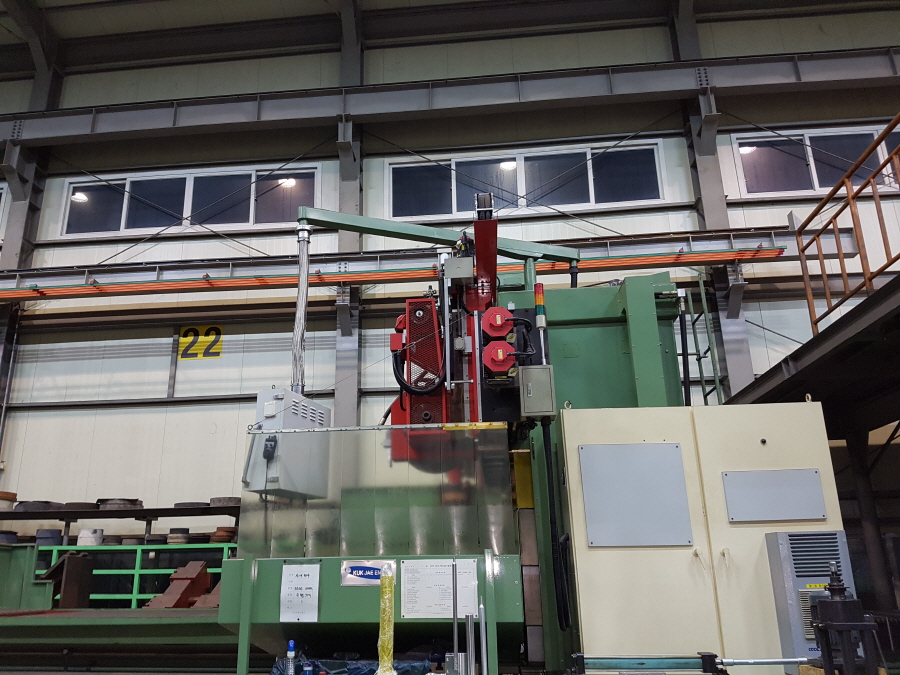

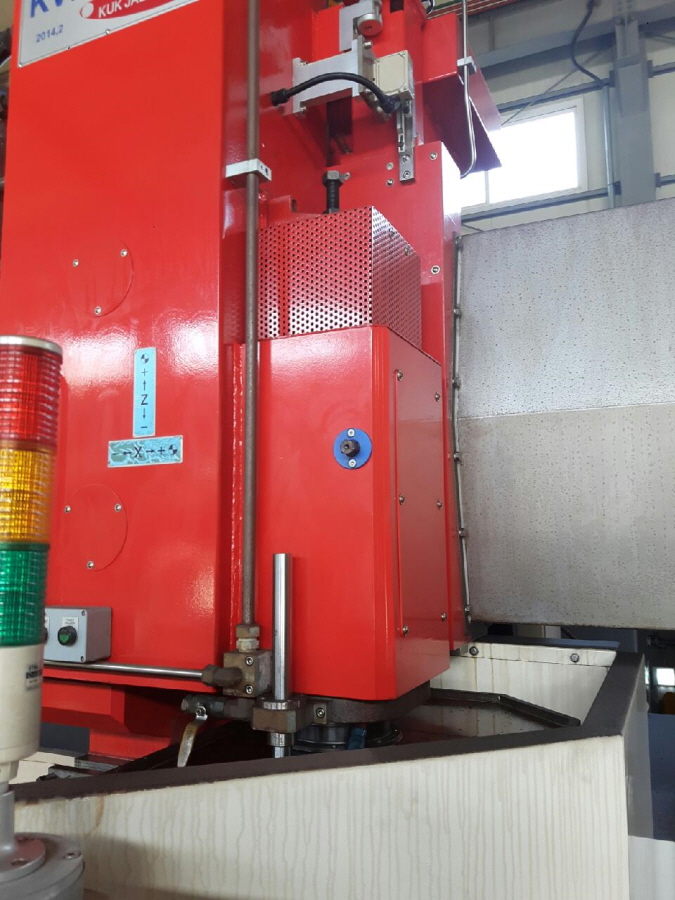

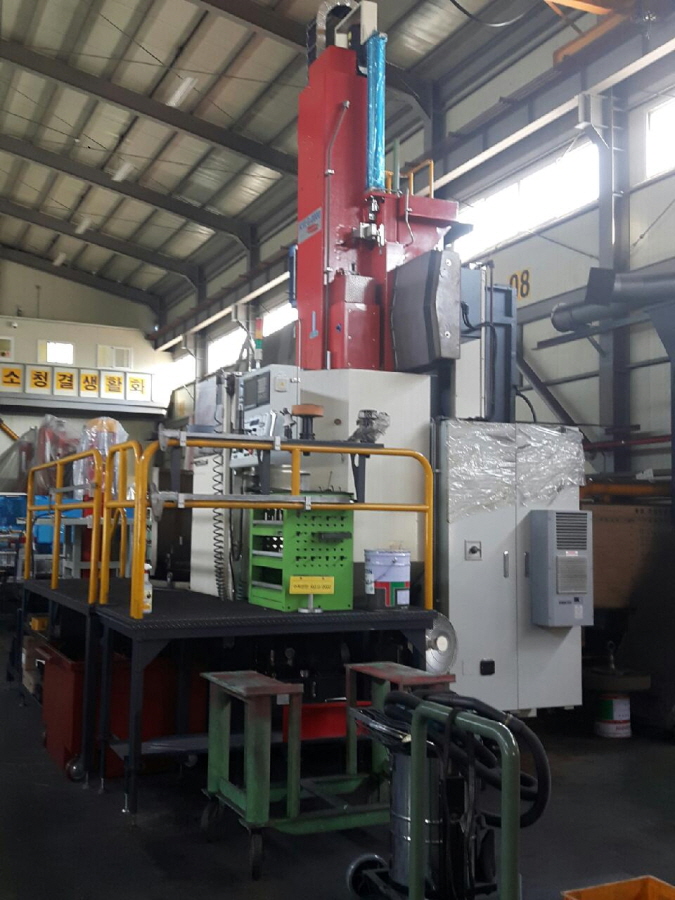

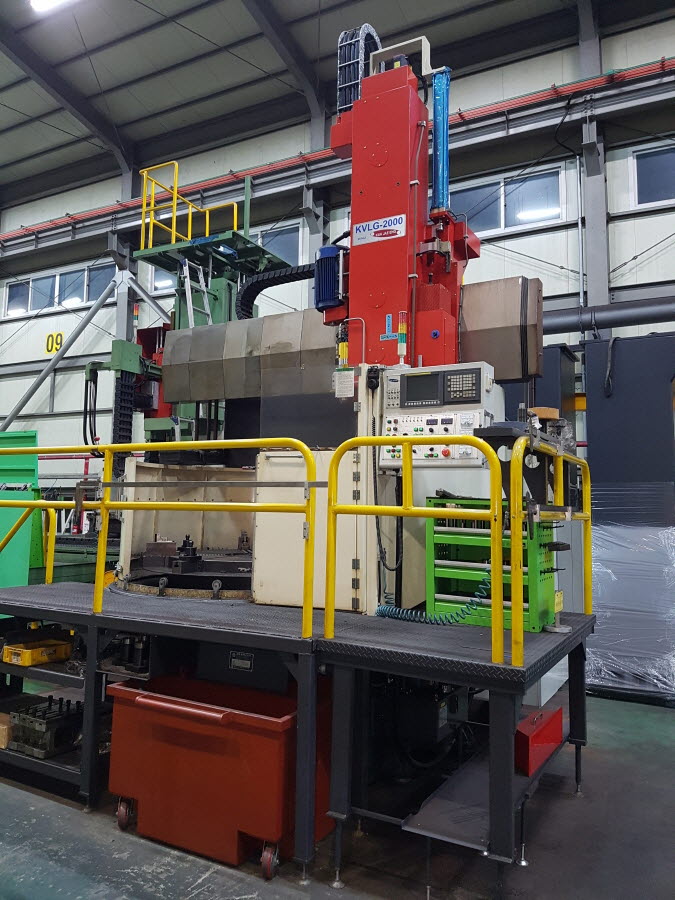

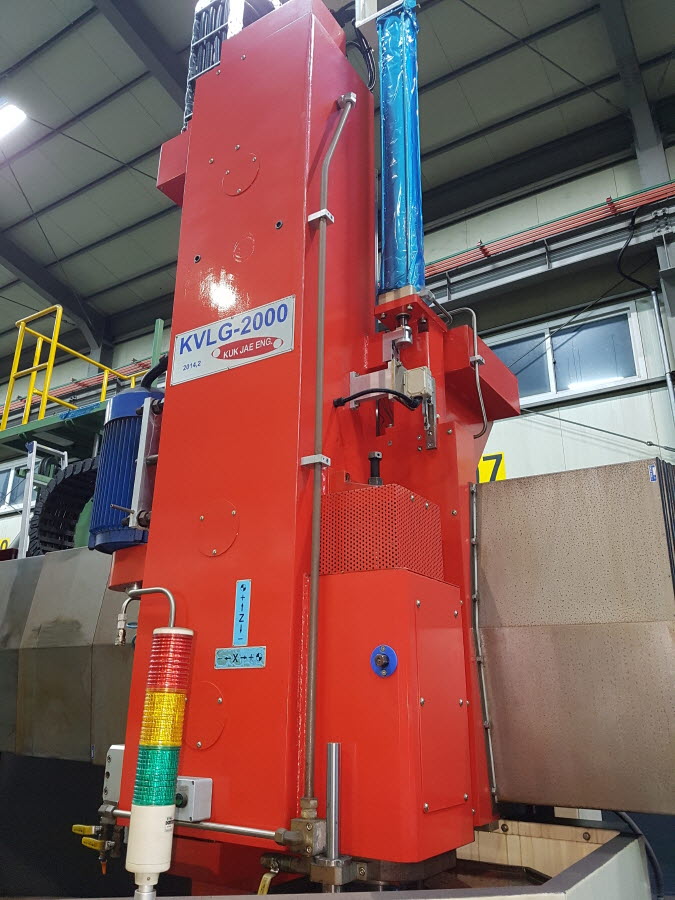

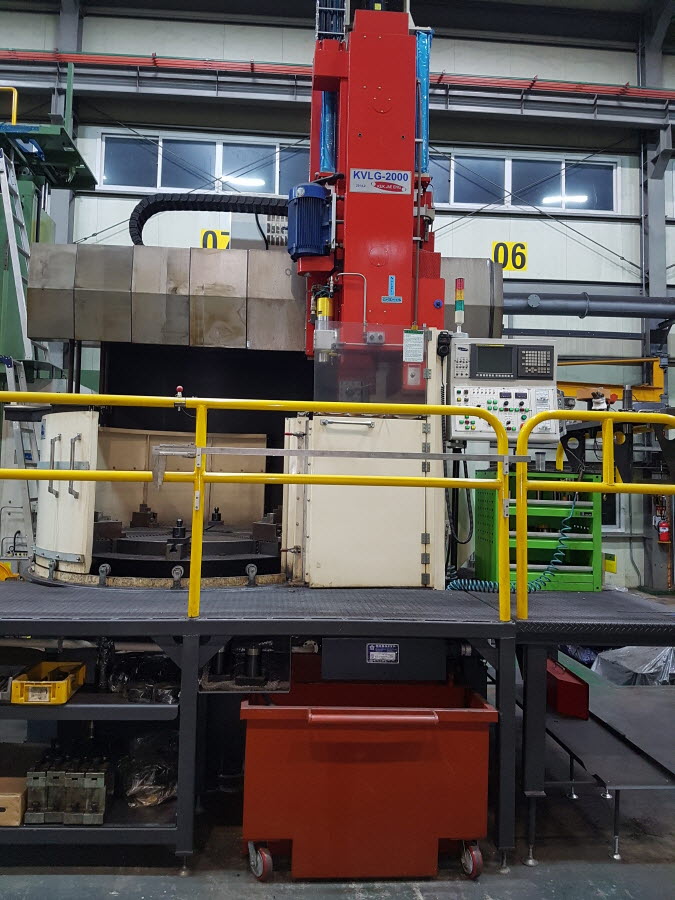

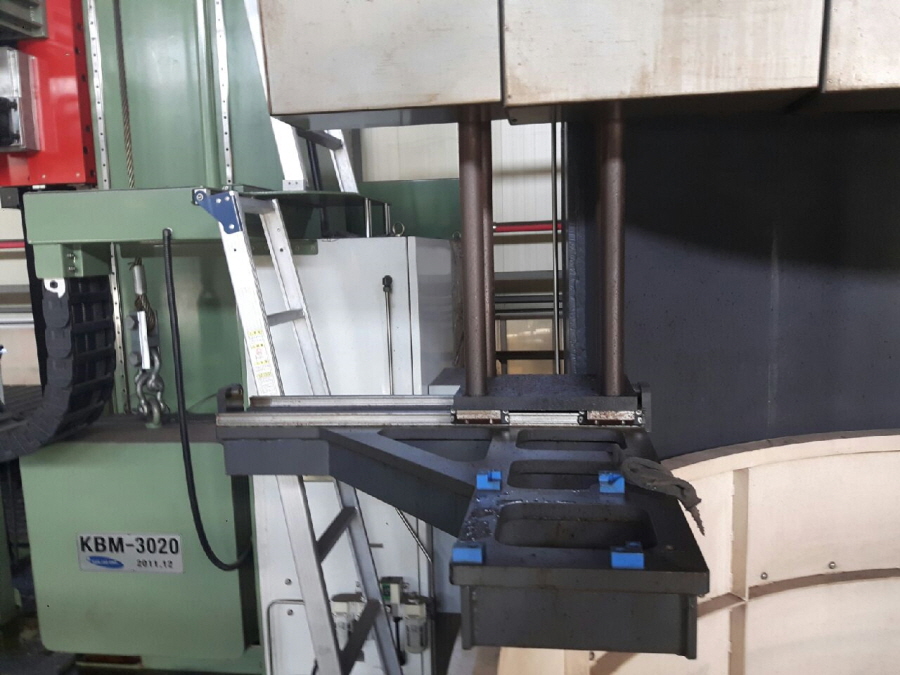

수직내경.외경 .로터리연마기

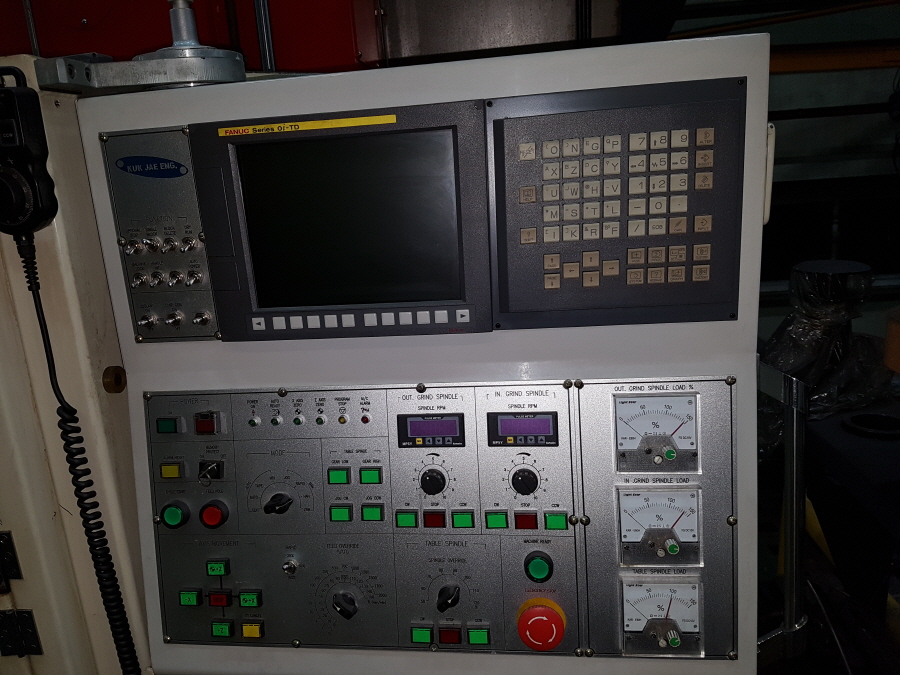

화낙0iTD

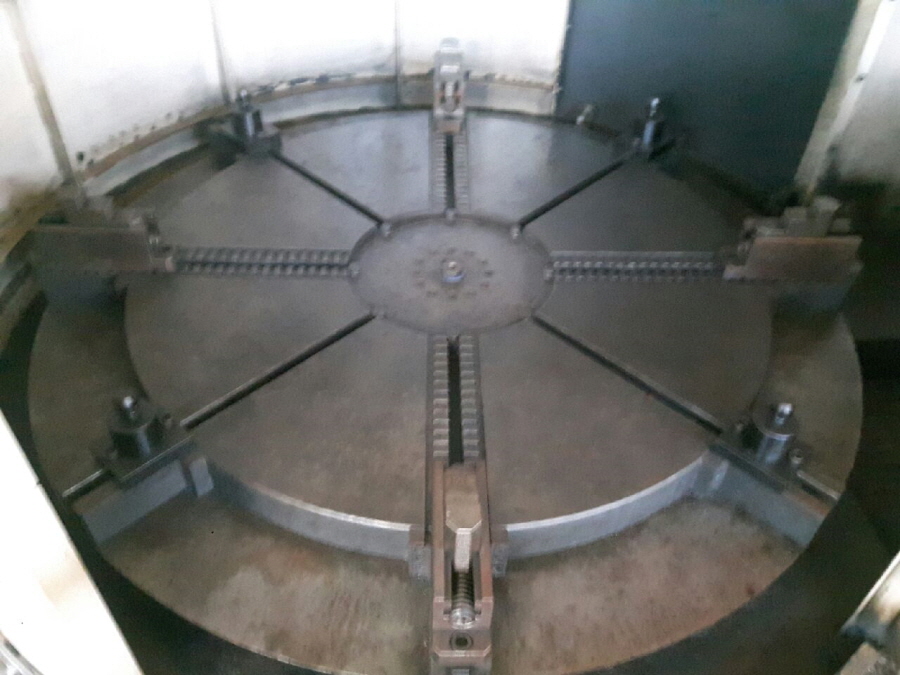

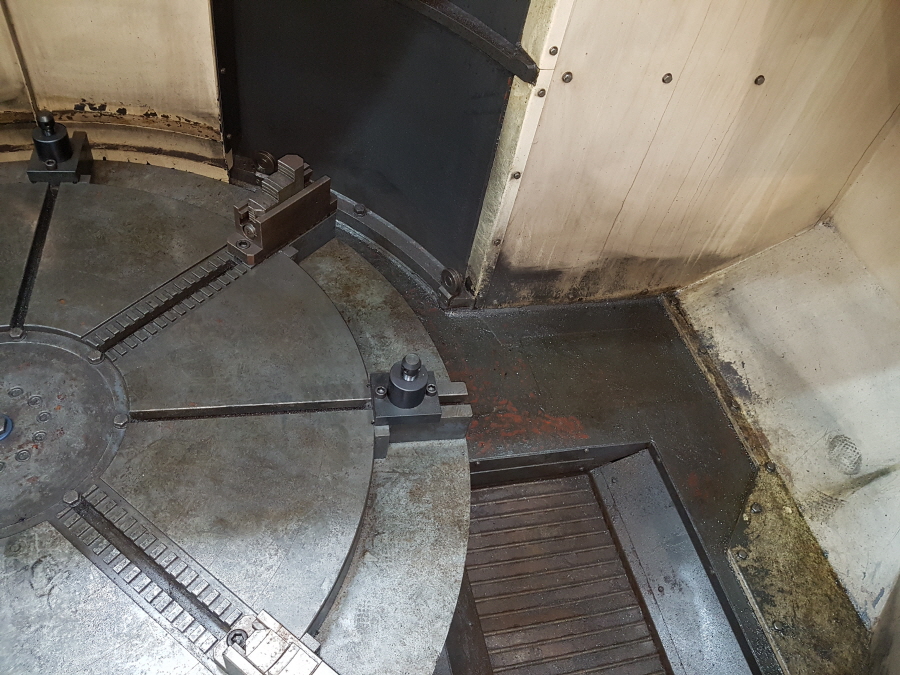

4본척 Ø1400
척킹 사이즈 Ø1800
최대 스윙 Ø2000
램사이즈 520x430
램 상하이동 850
통과높아1000

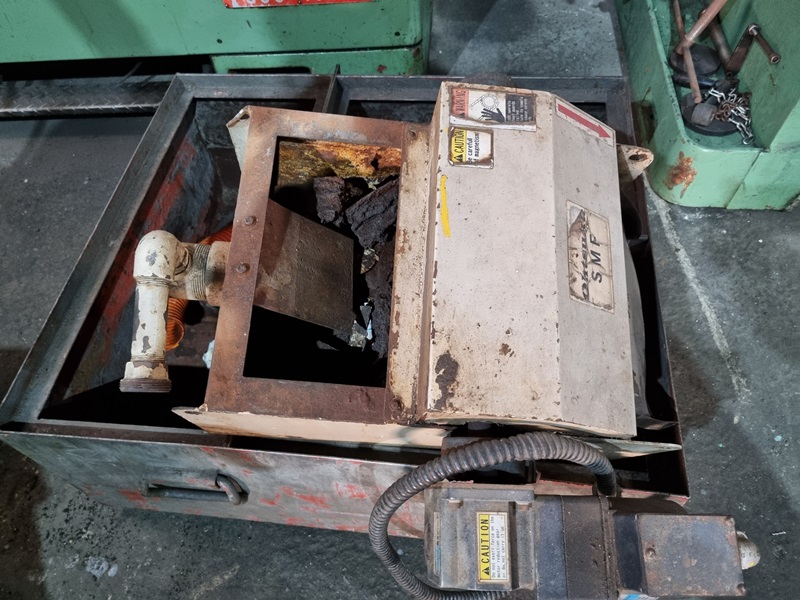

절삭유장치
칩컨베어

●선반가공
외경가공 Ø2000
가공높이 890
램 상하이동 850
내경가공경 Ø510 미만일때 현재의 툴 홀더에 바이트를 직접 체결하는 방식으로 가공시 가공깊이 350이고 바이트 생크 길이에 따라 떨림없이 5000mm 까지 가공됨
내경가공경 Ø630 이상일시 가공깊이 450

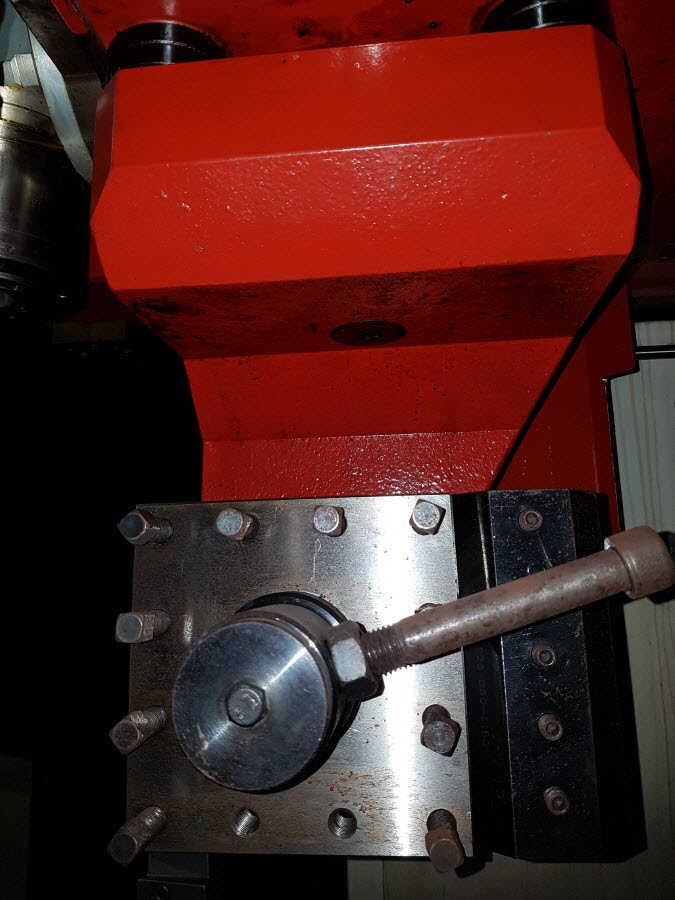

정사각 수동변환 터렛 160x160
툴홀더 유압식 탈부착, 툴홀더 탈거시 좌측 컬럼에 보관

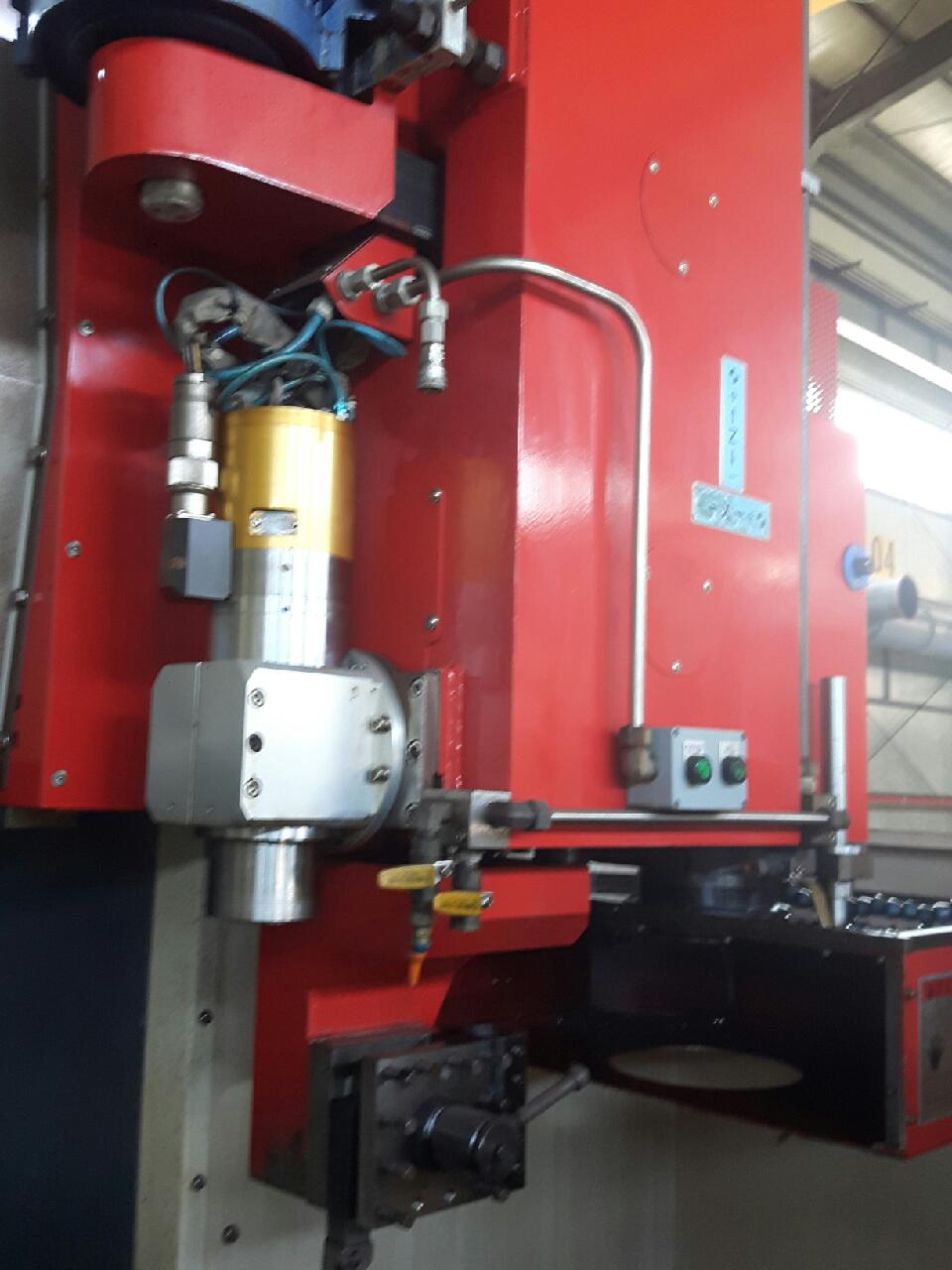

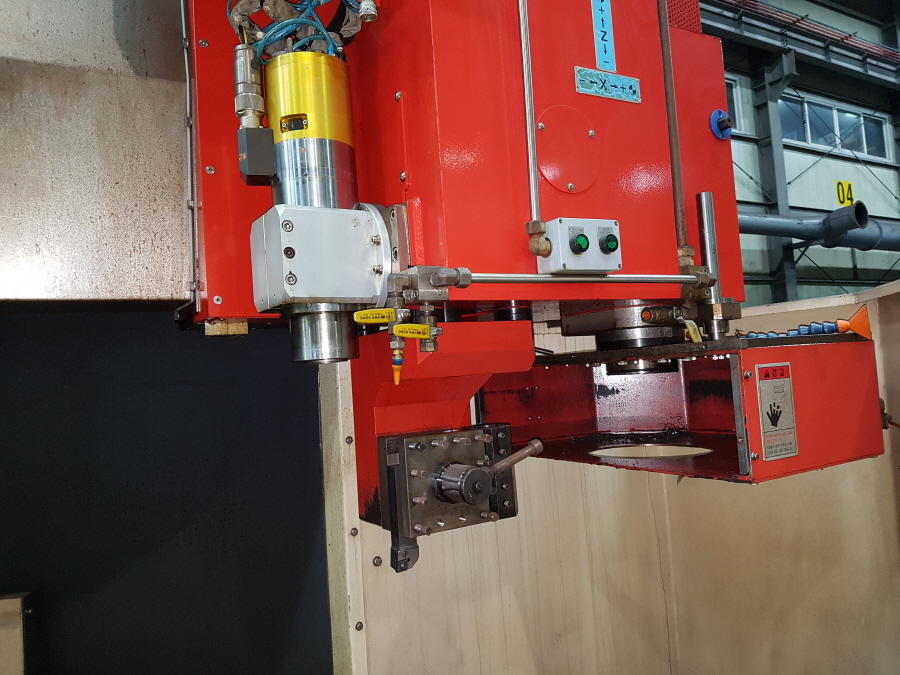

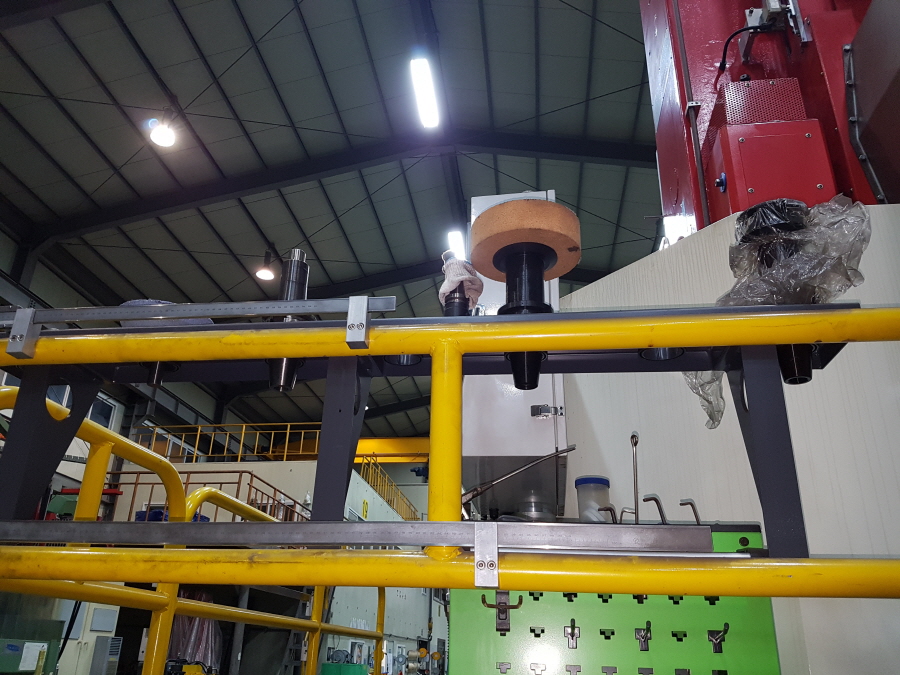

●수직원통연마

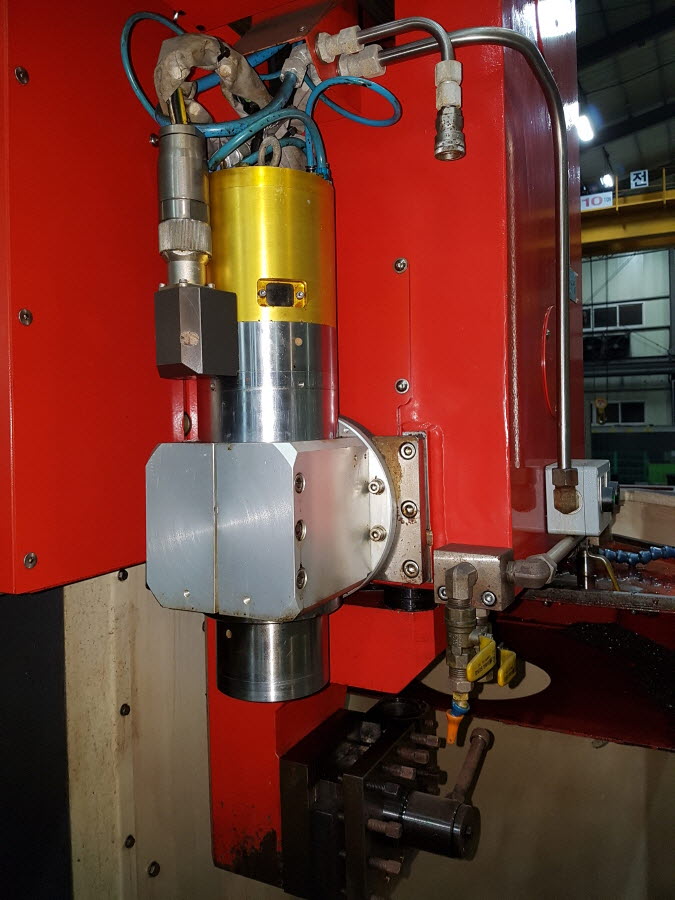

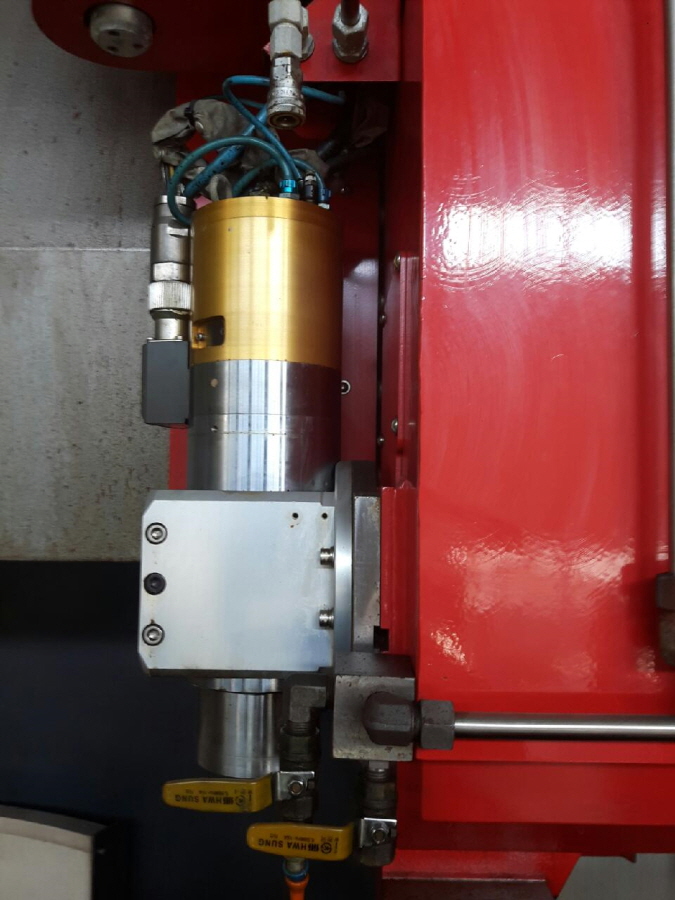

선반용 사각툴홀더는 좌측 컬럼봐홈에 보관후 좌측 내경 작업용 고주파연마 스핀들 사용함
내경가공경 Ø660 까지
24000rpm
BT30
가공깊이450

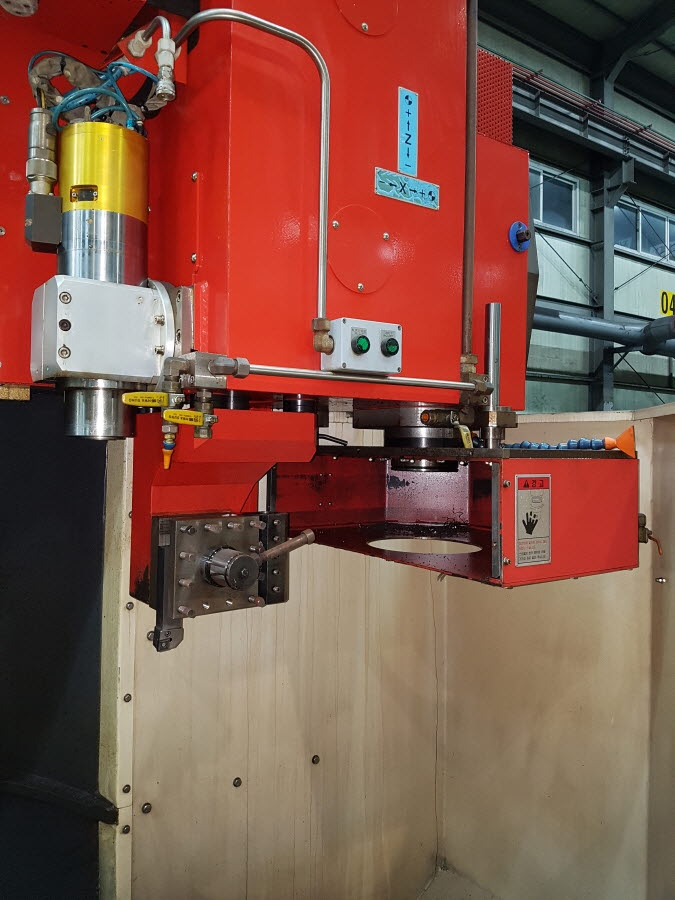

우측 외경가공 및내경연마 스핀들
외경가공경 Ø2000
가공높이 450
내경연마 사양도 동일함
숫돌아바 BT50. 유압탈부착방식

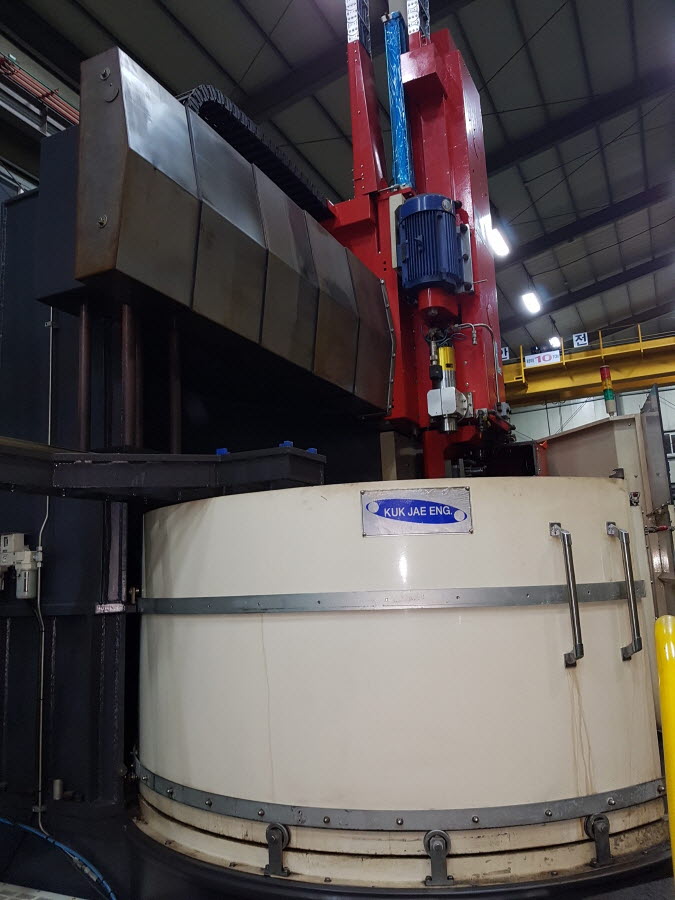

수직내경.외경 .로터리연마기
화낙0iTD
4본척 Ø1400
척킹 사이즈 Ø1800
최대 스윙 Ø2000
램사이즈 520x430
램 상하이동 850
통과높아1000
절삭유장치
칩컨베어

●선반가공
외경가공 Ø2000
가공높이 890
램 상하이동 850
내경가공경 Ø510 미만일때 현재의 툴 홀더에 바이트를 직접 체결하는 방식으로 가공시 가공깊이 350이고 바이트 생크 길이에 따라 떨림없이 5000mm 까지 가공됨
내경가공경 Ø630 이상일시 가공깊이 450

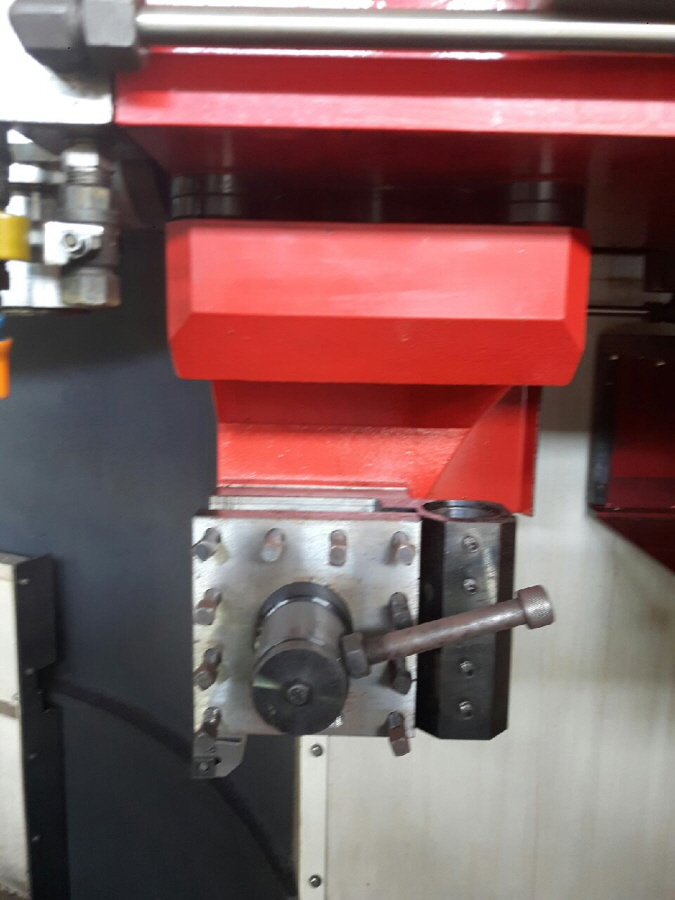

정사각 수동변환 터렛 160x160
툴홀더 유압식 탈부착, 툴홀더 탈거시 좌측 컬럼에 보관

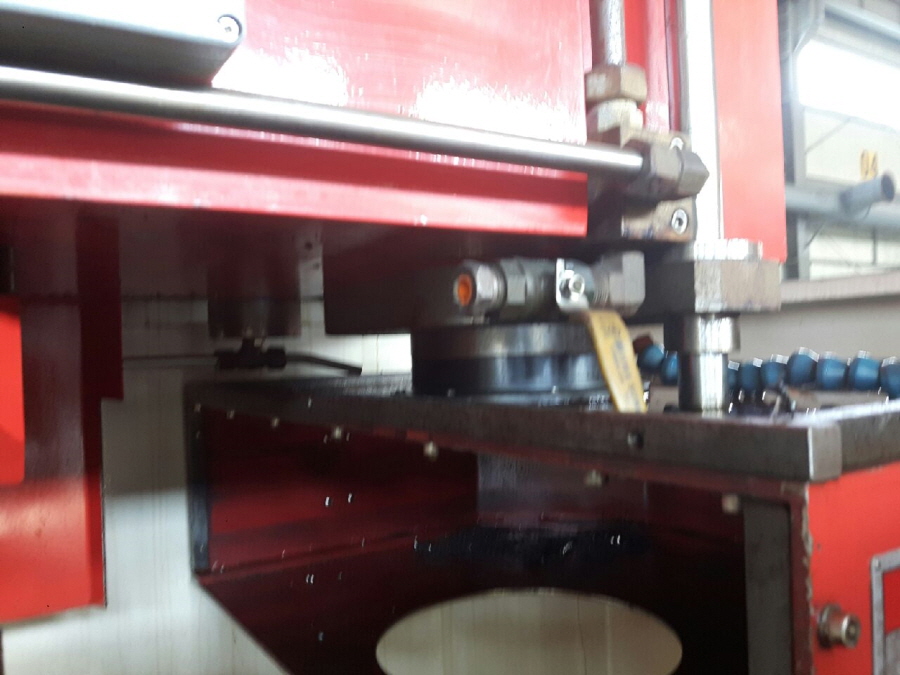

●수직원통연마
선반용 사각툴홀더는 좌측 컬럼봐홈에 보관후 좌측 내경 작업용 고주파연마 스핀들 사용함
내경가공경 Ø660 까지
24000rpm
BT30
가공깊이450

우측 외경가공 및내경연마 스핀들
외경가공경 Ø2000
가공높이 450
내경연마 사양도 동일함
숫돌아바 BT50. 유압탈부착방식

테이블 1500x5860 (작업면적1500×5000)
X축 이동량 5800 (유압실린더방식)
문폭 1850
가공높이 1300
F-15M (오리지날 CNC)
설치면적 7200x15500
높이 5000
장비중량 50톤

테이블 1600x6000
가공폭 2000

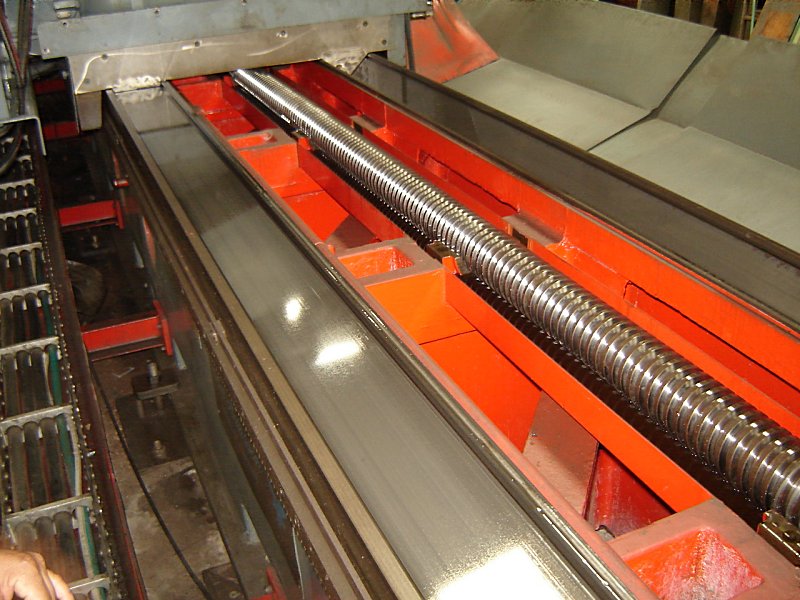

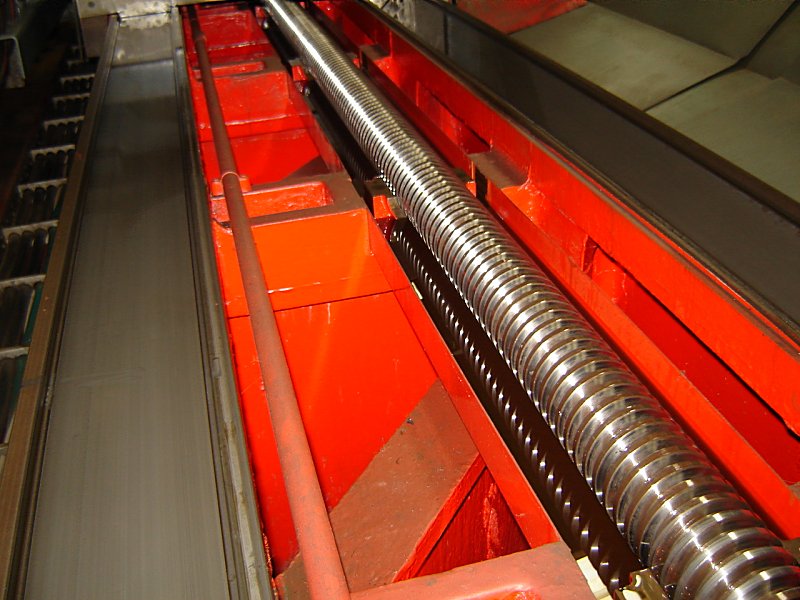

X축 유압실린더방식, 나머지 볼스크류
양쪽헤드 디지탈 장착됨
두산공작기계 신품베드 연마용으로 사용하였음
분해 보관중

화낙18G (11M에서 교체)
테이블 1500x5860
테이블 작업면적 1500x5800
가공높이 1500
문폭 1850
통과높이 2000

가로축 숫돌 Ø630x150xØ304
820rpm

세로축 숫돌 Ø455x65xØ177.8,  스트레이트 컵형 Ø355x100xØ177.8
1200~1300rpm

설치면적 7200x15500x(높이)5000
장비중량 50톤

시스템 교체 시운전 인도조건
